Komponenty urządzenia
2. Komponenty urządzenia
2.1. Obudowa z płytką
Przycisk PROG
Dioda

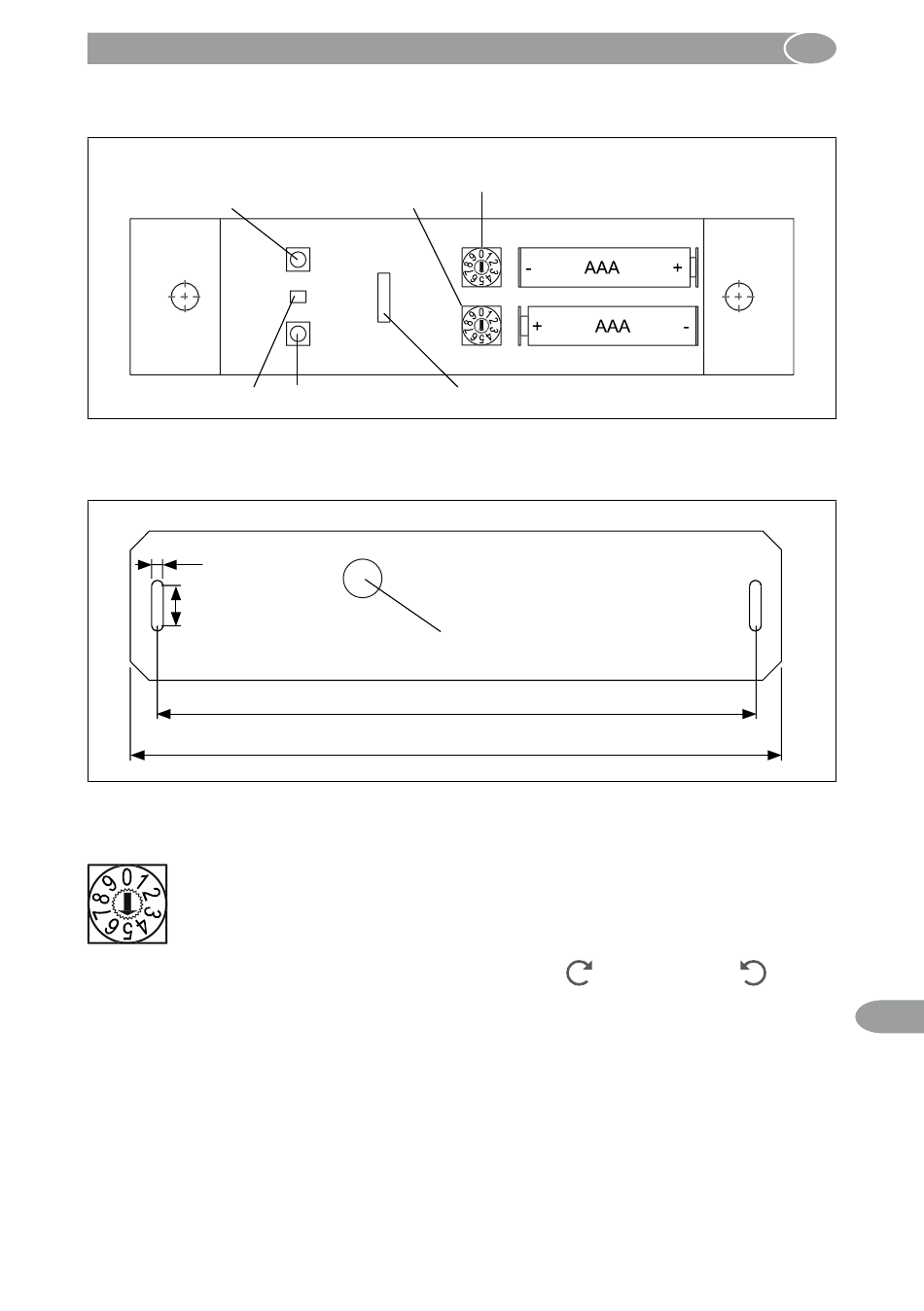

Rys. 1: Obudowa – widok wnętrza z płytką
2.2. Płytka podstawy z magnesem i otworami montażowymi
4,4
10
Rys. 2: Płytka podstawy – wymiary otworów montażowych
2.3. Przełącznik stopniowy prędkości wiatru
• Regulacja czułości na wiatr w 10 stopniach.
• Użyć wkrętaka (końcówka maks. 0,4 × 2,5 mm).
• Przełącznik stopniowy nie ma ogranicznika.
• Przełącznik stopniowy obraca się zgodnie
ruchu wskazówek zegara.
• Urządzenie ustawione jest fabrycznie na poziom „2".
Przełącznik
stopniowy nachylenia
Przycisk TOGGLE
Kontaktron
Magnes
153
167
77
Przełącznik stopniowy
prędkości wiatru
albo przeciwnie
PL
do
PL
