Configuration des bus de terrain en option
L'indicateur 682 peut être raccordé au bus de terrain en option SCT-2200 pour communiquer avec un automate programmable
industriel grâce au protocole réseau nécessaire. Les sections suivantes donnent des précisions sur les communications des
bus de terrain et présentent les procédures requises pour configurer les protocoles réseau disponibles.
REMARQUE : Pour communiquer avec l'indicateur 682, les bus de terrain en option SCT-2200 doivent être équipés d'une
version logicielle 1.25 ou supérieure.
Tableau 10-1. Bus de terrain en option SCT-2200 disponibles pour l'indicateur 682
10.1 Installation du bus de terrain en option
1. Retirez la plaque arrière de l'indicateur 682
2. Branchez un câble RJ45 à extrémité ouverte (non fourni) au connecteur J4 sur la carte UC de l'indicateur 682.
REMARQUE : La longueur maximale du câble RJ45 est de 4 000 pieds.
Broches J4
d'indicateur 682
1-3 (non utilisé)
3. Branchez l'autre extrémité du câble à l'un des ports RJ45 RS-485, sur le module de bus de terrain SCT-2200.
76
Visitez notre site Web
Réf.
182591
Bus de terrain, SCT-2200 Module EtherNet/IP
182592
Bus de terrain, SCT-2200 Module PROFINET
212772
Bus de terrain, SCT-2200 Module PROFIBUS DP
182596
Bus de terrain, SCT-2200 Module DeviceNet
182597
Bus de terrain, SCT-2200 Module CANopen
182598
Bus de terrain, SCT-2200 Module EtherCAT
196694
Bus de terrain, SCT-2200 Module Modbus TCP
(Section 2.3 page
Tableau 10-2. Affectations des broches
Broches RJ45 de
module de bus de
terrain SCT-2200
6-8 (non utilisé)
4 (Z)
5 (B-)
5 (Y)
4 (A+)
–
1-3 (non utilisé)

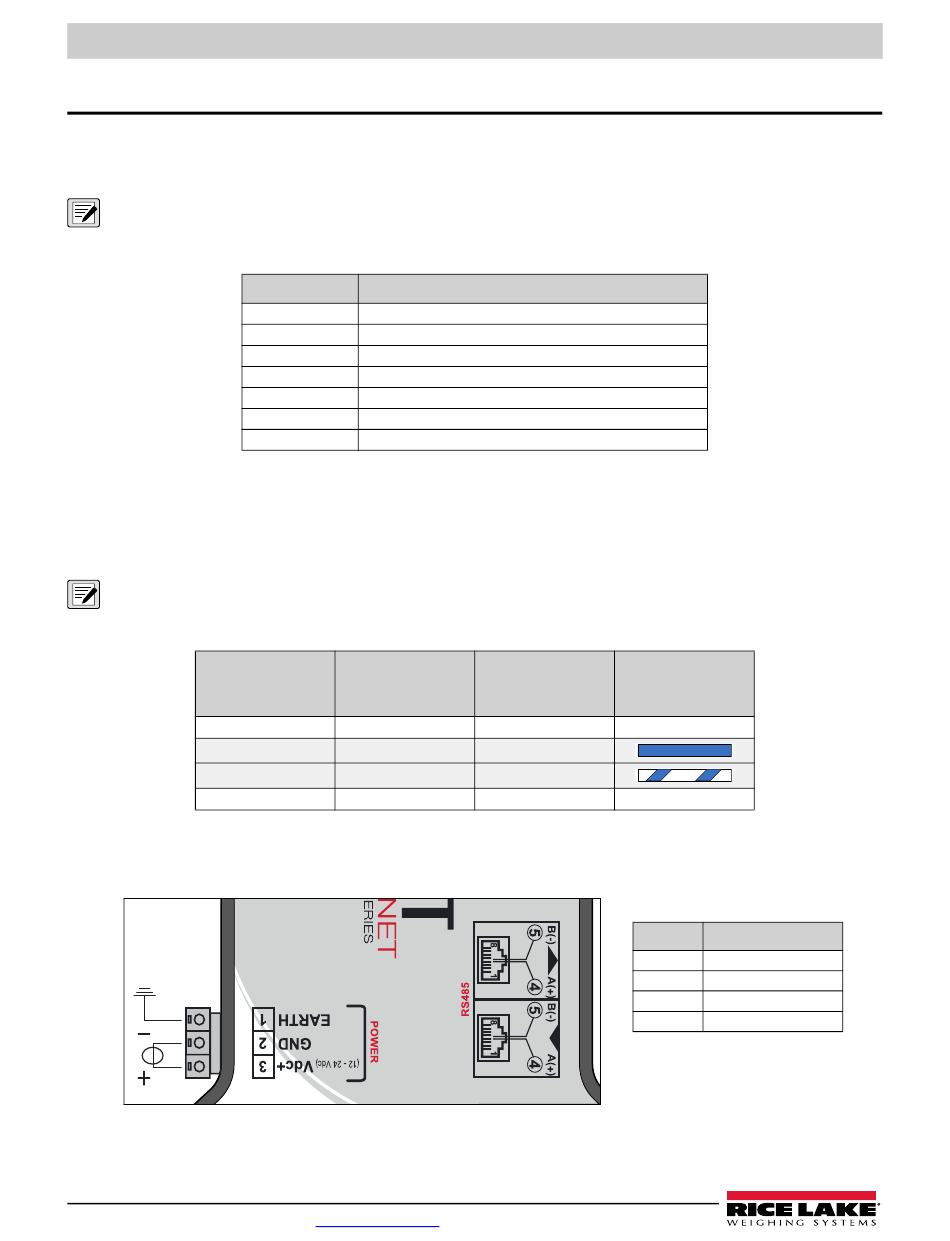

Illustration 10-1. Câblage du module de bus de terrain SCT-2200
www.RiceLake.com
Description
5).
Couleur de fil
Illustration du fil
–
Bleu
Blanc/Bleu
–
Broche
6–8
5
4
1–3
–
–
Ports RJ45
Non utilisée
B-
A+
Non utilisée
