2.4.2
Valeurs de couple
Reportez-vous au
Tableau 2-3
pour les composants de l'indicateur 682.
Vis de plaque arrière
Vis de réglage
Support d'alimentation électrique
Écrou pour presse-étoupe (sur le boîtier)
Écrou en forme de dôme pour presse-étoupe (autour du câble)
Écrou du panneau RJ45 en option
2.4.3
Câble d'alimentation CA
Les versions CA de l'indicateur 682 sont livrées avec le cordon d'alimentation CA déjà installé et mis à la terre sur le

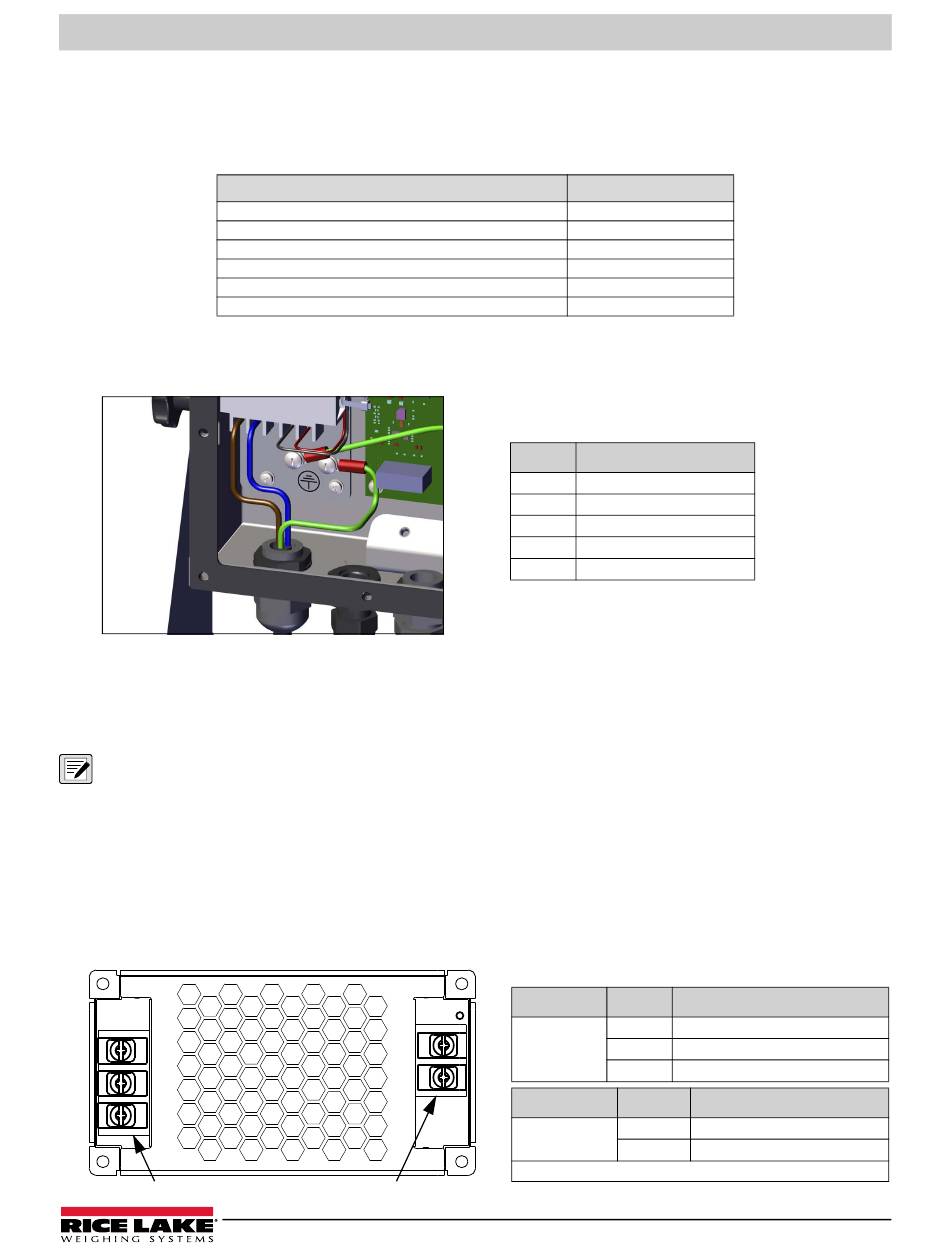

Illustration 2-8. Câblage d'alimentation CA pré-installé
2.4.4
Câble d'alimentation CC
Les versions CC du modèle 682 n'incluent aucun câble d'alimentation. Procédez comme suit pour effectuer la mise à la terre et
raccorder un cordon d'alimentation CC.
1. Faites passer le cordon d'alimentation CC (non inclus) à travers le presse-étoupe.
REMARQUE : Le calibre de fil recommandé pour le câble d'alimentation électrique est de 8-18 AWG. La longueur de
dénudage de câble recommandée est de 7 mm (0,25 po) pour tous les connecteurs de l'indicateur 682. Reportez-vous à
la
Section 2.4.2
pour connaître les couples de serrage corrects du presse-étoupe du câble d'alimentation électrique.
2. L'un des fils sera terminé (avec mise à la terre) au niveau du support d'alimentation électrique, à proximité du presse-étoupe,
avec la vis de mise à la terre de la plaque arrière. La mise à la terre de la plaque arrière est déjà fixée. Retirez-la de façon à
ce que la mise à la terre du cordon d'alimentation se trouve au bas de l'empilage de pièces. Serrez la vis de mise à la terre à
1,13 N-m (10 po-lb).
3. Raccordez les deux autres fils à la borne d'entrée à vis de la carte d'alimentation électrique CC (I/P). Consultez le
tableau
Tableau 2-5
Illustration 2-9. Carte d'alimentation CC (réf. 209417)
1
2
I/P
3
Entrée d'alimentation CC
pendant l'installation et l'utilisation du produit afin de maintenir les valeurs de couple correctes
Tableau 2-3. Valeurs de couple des composants
Composant
pour connaître l'affectation des broches de la borne d'entrée (I/P).
LED
1
O/P
2
Sortie d'alimentation CC
© Rice Lake Weighing Systems ● Tous droits réservés
Valeur de couple
1,4 N-m (12 po-lb)
1,1 N-m (10 po-lb)
0,46 N-m (4 po-lb)
3,7 N-m (33 po-lb)
2,5 N-m (22 po-lb)
2,3 N-m (20 po-lb)
Tableau 2-4. Affectation des broches d'alimentation CA
Broche
Fonction
1
120 V CA (entrée de ligne)
2
Neutre CA
3
Non utilisée
4
Sortie CC (-V)
5
Sortie CC (+V)
Tableau 2-5. Affectation des broches d'alimentation CC
Connecteur
Broche
Borne d'entrée
1
(I/P)
2
3
Connecteur
Broche
Borne de sortie
(O/P)
Le câblage pré-installé connecte la carte d'alimentation électrique à la carte UC.
Installation
boîtier.
Fonction
Entrée V+ CC
Entrée V- CC
Non utilisée
Fonction
1
Sortie V- CC
2
Sortie V+ CC
7
