682 Synergy Plus
4.5.9
Menu d'E/S numériques
La présente section comprend un organigramme et une description du menu d'E/S numériques.
Paramètre
Bit 1-4
Bit 1-4 d'E/S numériques – Spécifie le mode et la fonction des broches d'E/S numériques. Paramètres : Off (par défaut), Print, Zero,
Tare, Units, Primary, Secondary, Clear, Display Accumulator, Display Tare, Clear Accumulator, Clear Tare, Net/Gross, Gross, Net,
Clear Consecutive Number, Keyboard Lock, Batch Run, Batch Start, Batch Pause, Batch Reset, Batch Stop, Output
4.5.10 Menu de sortie analogique
La présente section comprend un organigramme et une description du menu de sortie analogique. Le menu Analog Output
n'est opérationnel que si la carte en option de sortie analogique est installée. Si la carte en option n'est pas installée, le menu,
bien que visible, ne sera pas opérationnel. Si la carte en option de sortie analogique est installée, configurez toutes les autres
fonctions de l'indicateur et étalonnez l'indicateur avant de configurer la sortie analogique. Les instructions d'installation et de
configuration de la carte en option de sortie analogique sont fournies avec le kit de carte en option (réf. 195084).
Digital I/O
Tweak Span
Paramètre
Source
Spécifie la balance surveillée par la sortie analogique ; ne s'affiche que si le paramètre du mode de réglementation est défini
sur Industrial. Paramètres : Scale 1 (par défaut), Remote
Mode
Spécifie les données de poids, brut ou net, surveillées par la sortie analogique lorsque le paramètre Source est affecté à une
balance. Paramètres : Gross (par défaut), Net
Output (Sortie)
Spécifie le type/la plage de la sortie. Paramètres : 0-10V (par défaut), 0-20MA, 4-20MA
Error Action (Action en cas
Spécifie de quelle manière la sortie analogique répond aux conditions d'erreur système : Paramètres :
d'erreur)
Minimum Weight (Poids
Spécifie la valeur de poids minimum surveillée par la sortie analogique. Entrez une valeur : ±9999999.0, 0.0 (par défaut)
minimum)
Spécifie la valeur de poids maximum surveillée par la sortie analogique. Entrez une valeur : ±9999999.0, 10000.0 (par défaut)
Maximum Weight (Poids
maximum)
Tweak Zero (Zéro corrigé) Règle le décalage de la valeur zéro de sortie analogique. Entrez une valeur : 0–65535, 0 (par défaut)
Règle le décalage de la valeur de l'intervalle de mesure de sortie analogique. Entrez une valeur : 0–65535, 59515 (par défaut)
Tweak Span (Intervalle de
mesure corrigé)
54
Visitez notre site Web

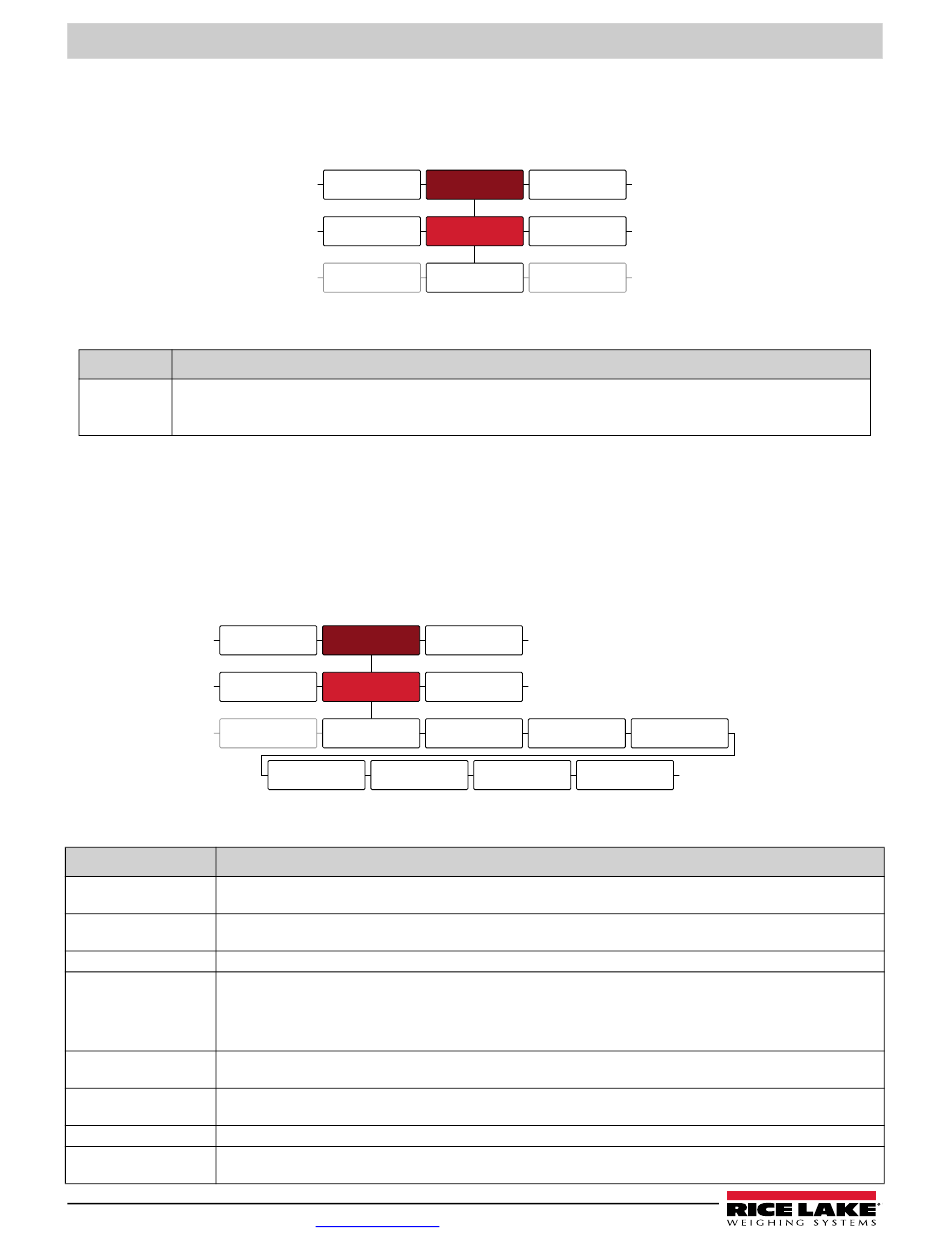

Illustration 4-25. Menu d'E/S numériques
User
Setpoint
Slot 0
Tableau 4-22. Paramètre du menu d'E/S numériques
Illustration 4-26. Menu de sortie analogique
User
Setup
Analog Output
Source
Minimum Weight
Maximum Weight
Tableau 4-23. Paramètres de menu de sortie analogique
Full Scale (par défaut) – Défini sur la pleine valeur (10 V ou 20 mA)
Hold – Maintien de la valeur actuelle
Zero Scale – Défini sur la valeur zéro (0 V, 0 mA ou 4 mA)
www.RiceLake.com
Setup
Tare
Digital I/O
Analog Output
Slot 0
Slot 0
Description
Tare
Softkey
Mode
Output
Tweak Zero
Tweak Span
Description
Error Action
