682 Synergy Plus
2.4.1
Mise à la terre du blindage de câble
Tous les câbles acheminés via les presse-étoupes, à l'exception du cordon d'alimentation, doivent être mis à la terre sur le
boîtier de l'unité.
• Pour installer les serre-blindages sur les supports de mise à la terre au bas du boîtier, utilisez le matériel fourni dans le
kit de pièces.
• N'installez que le nombre de serre-blindages nécessaire aux presse-étoupes à utiliser.
• Retirez les gaines et le blindage en observant les instructions suivantes.
Procédure de blindage
1. Installez les serre-blindages sur le rail de mise à la terre en utilisant les vis des brides. Pour le moment, serrez les vis
à la main.
2. Acheminez les câbles via les presse-étoupes et les serre-blindages afin de déterminer les longueurs de câble
requises pour atteindre les connecteurs de câble adéquats.
3. Marquez les câbles pour retirer la gaine comme décrit ci-après pour les Câbles isolés à feuillard et les Câbles blindés tressés.
Câbles isolés à feuillard
Utilisez la procédure suivante pour protéger le câble isolé à feuillard de mise à la terre.
1. Dénudez la gaine et le feuillard du câble sur 15 mm (0,5 po) depuis le serre-blindage.
2. Dénudez 15 mm (0,5 po) de câble supplémentaire (gaine) pour exposer le feuillard.
3. Repliez le feuillard de blindage sur le câble à l'endroit où le câble traverse la bride.
4. Veillez à orienter le côté argent (conducteur) du feuillard vers l'extérieur.
5. Enroulez le fil de blindage autour du câble de façon à ce qu'il soit en contact avec le feuillard à l'endroit où le câble
traverse la bride.
6. Serrez le serre-blindage à un couple de 1,1 N-m (10 po-lb) de façon à ce qu'il enserre le câble et soit en contact avec
le fil de blindage.
Câbles blindés tressés
Utilisez la procédure suivante pour protéger le blindage tressé de mise à la terre.
1. Dénudez la gaine et le blindage tressé juste après le serre-blindage.
2. Dénudez 15 mm (0,5 po) de gaine supplémentaires pour exposer la tresse au niveau où le câble traverse la bride.
3. Serrez le serre-blindage à un couple de 1,1 N-m (10 po-lb) en vous assurant qu'il est en contact avec le blindage
tressé du câble.
6
Visitez notre site Web

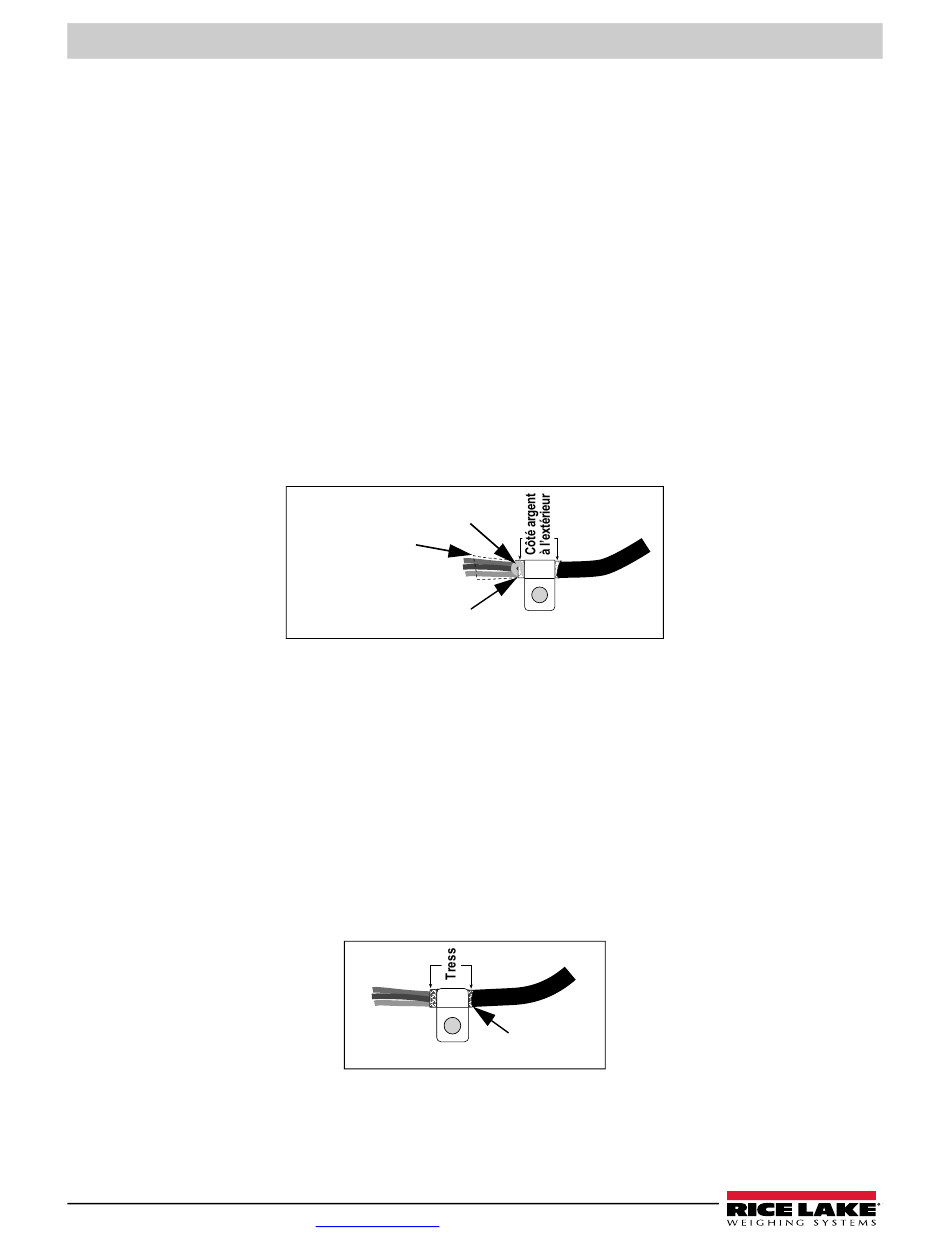

Illustration 2-6. Câble isolé à feuillard
Fil de blindage
Longueur du feuillard
avant pliage sur
l'isolation du câble
Coupez la gaine ici pour
les câbles isolés à
Illustration 2-7. Câble blindé tressé
www.RiceLake.com
Coupez la
gaine ici
