682 Synergy Plus
4.5.4.5 Menu Bus de terrain
La présente section comprend un organigramme et une description du menu de bus de terrain. Le menu de bus de terrain
précise le protocole réseau utilisé et les paramètres associés. Le bus de terrain est activé dans le menu Serial (Série)
(Section 4.5.4.1 page
37).
Paramètre
Network Protocol
Active le protocole réseau. Paramètres : EtherNet/IP (par défaut), Modbus, PROFIBUS, PROFINET, CANopen, DeviceNet,
(Protocole réseau)
EtherCAT
Byte/Word Swap
Active l'échange octet ou mot, active le format Byte et Word. Si les valeurs ne sont pas retournées, ce paramètre permet une
éventuelle correction. Paramètres : None (par défaut), Byte, Word, Both
(Échange octet/
mot)
Paramètres
Sous-paramètres :
EtherNet/IP
Auto IP – Récupère automatiquement les paramètres réseau du réseau (DHCP). Paramètres : Off (par défaut), On
IP Address Addresse IP – Masqué si le paramètre Auto IP est activé. Entrez une valeur : 0.0.0.0 (par défaut)
Subnet Sous-réseau – Masqué si le paramètre Auto IP est activé. Entrez une valeur : 255.255.255.0 (par défaut)
Gateway Passerelle – Masqué si le paramètre Auto IP est activé. Entrez une valeur : 0.0.0.0 (par défaut)
Paramètres
Sous-paramètres :
Modbus TCP
Auto IP – Récupère automatiquement les paramètres réseau du réseau (DHCP). Paramètres : Off (par défaut), On
IP Address Addresse IP – Masqué si le paramètre Auto IP est activé. Entrez une valeur : 0.0.0.0 (par défaut)
Subnet Sous-réseau – Masqué si le paramètre Auto IP est activé. Entrez une valeur : 255.255.255.0 (par défaut)
Gateway Passerelle – Masqué si le paramètre Auto IP est activé. Entrez une valeur : 0.0.0.0 (par défaut)
Paramètres
Sous-paramètres :
PROFIBUS
Node Address Adresse de nœud – Entrez une valeur : 1–126, 1 (par défaut)
Paramètres
Sous-paramètres :
PROFINET
Auto IP – Récupère automatiquement les paramètres réseau du réseau (DHCP). Paramètres : Off (par défaut), On
IP Address Addresse IP – Masqué si le paramètre Auto IP est activé. Entrez une valeur : 0.0.0.0 (par défaut)
Subnet Sous-réseau – Masqué si le paramètre Auto IP est activé. Entrez une valeur : 255.255.255.0 (par défaut)
Gateway Passerelle – Masqué si le paramètre Auto IP est activé. Entrez une valeur : 0.0.0.0 (par défaut)
Paramètres
Sous-paramètres :
CANopen
Node Address Adresse de nœud – Entrez une valeur : 1–128, 1 (par défaut)
Node Rate Débit du nœud – Paramètres : 1 MB (par défaut), 10 KB, 20 KB, 50 KB, 100 KB, 125 KB, 250 KB, 500 KB, 800 KB
Paramètres
Sous-paramètres :
DeviceNet
Node Address Adresse de nœud – Entrez une valeur : 1–64, 1 (par défaut)
Node Rate Débit du nœud – Paramètres : 125 KB, 250 KB, 500 KB (par défaut)
Paramètres
Sous-paramètres :
EtherCAT
None Aucun – EtherCAT ne nécessite aucun sous-paramètre
42
Visitez notre site Web

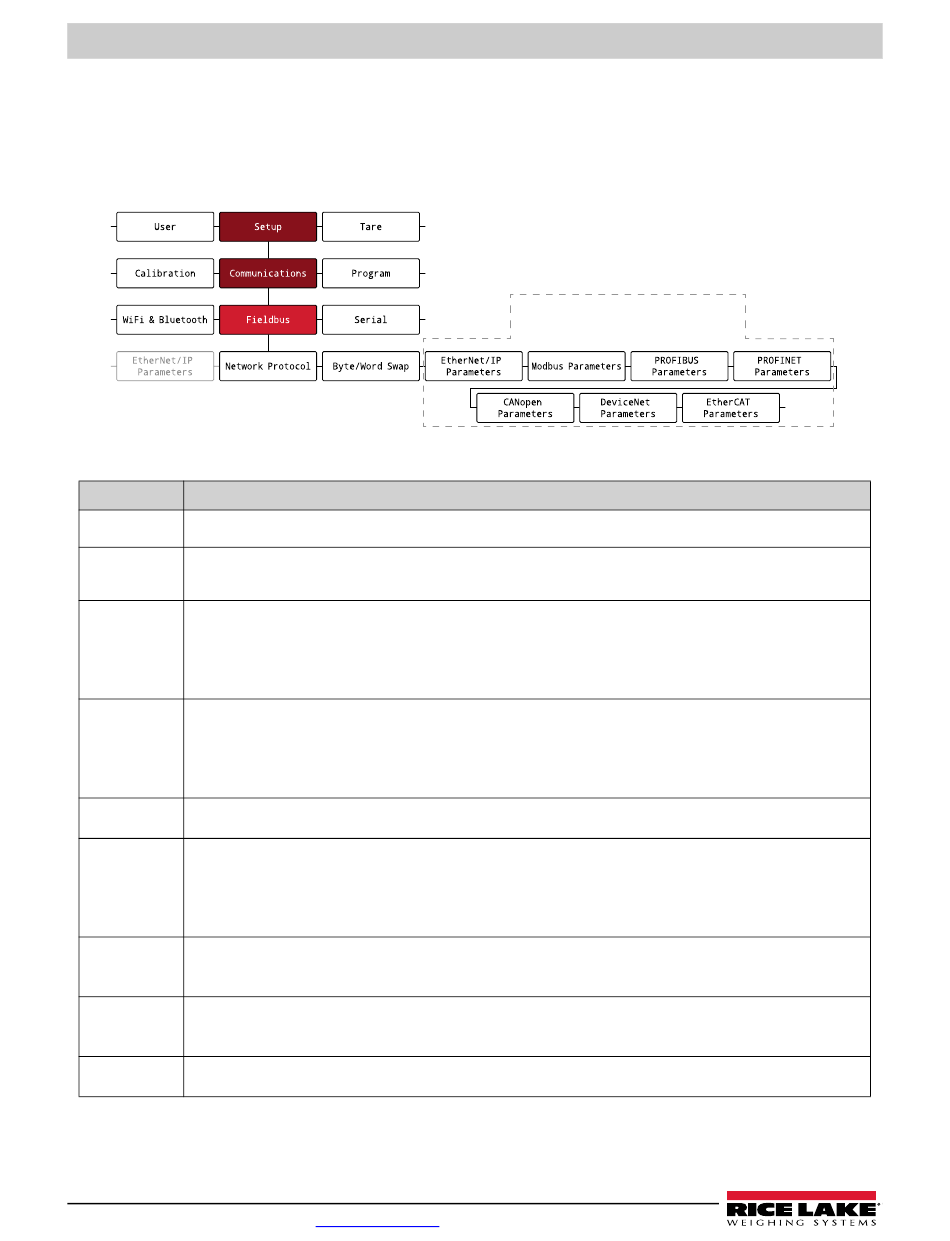

Illustration 4-15. Menu Bus de terrain
Tableau 4-14. Paramètres de menu de bus de terrain
Description
www.RiceLake.com
Les paramètres de protocole sont disponibles lorsque le protocole
est sélectionné pour le paramètre Network Protocol (Protocole
réseau). Le protocole réseauest défini par défaut sur EtherNet/IP.
