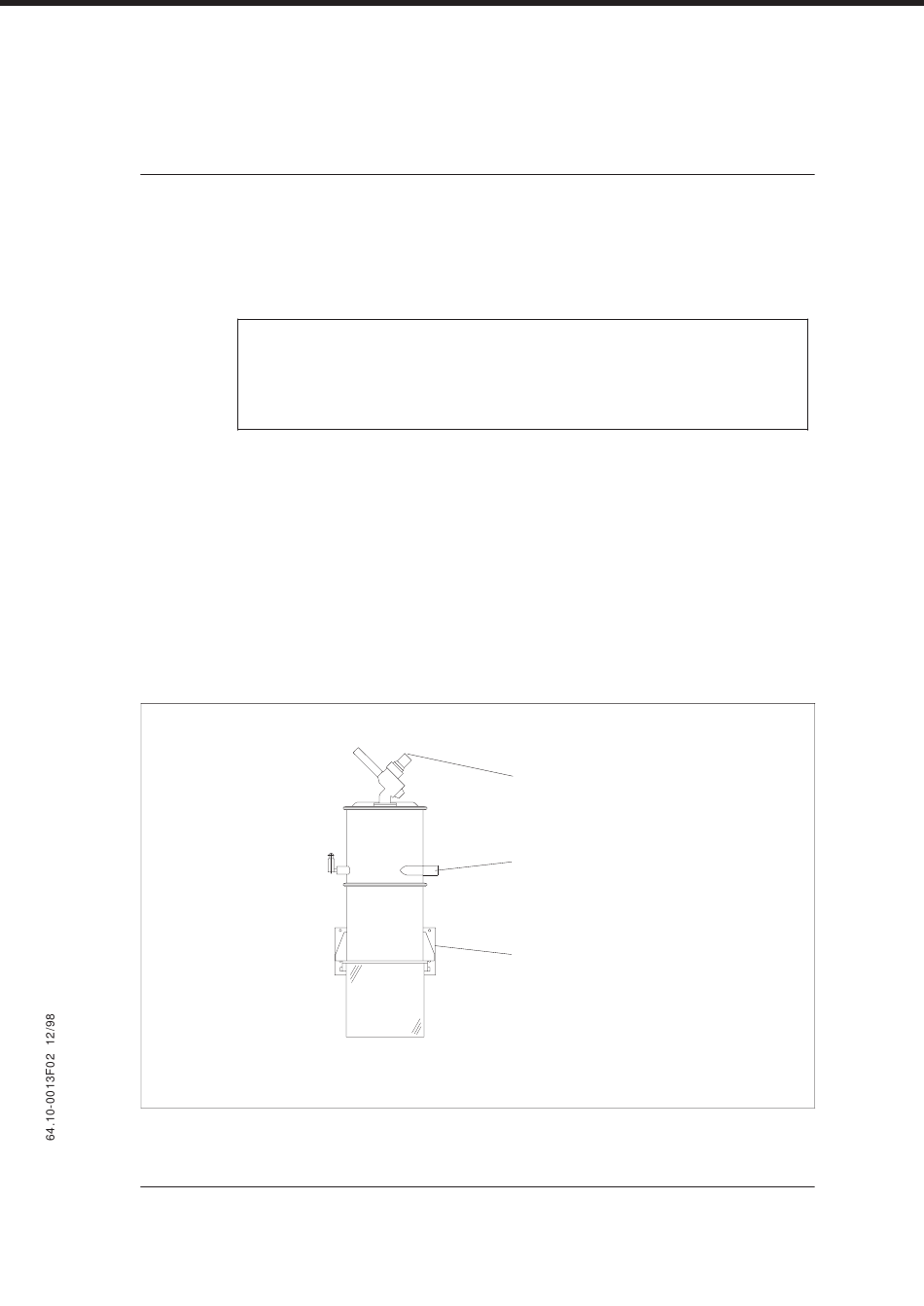

2.2. Montage du filtre de sécurité.
La pièce intermédiaire avec fixation murale (A) est prévue pour le montage.
F
Montez le filtre de sécurité au moyen de cette pièce
intermédiaire avec 4 vis avec un force portative de 100 kg
en minimum.
Montez le filtre de sécurité dans la conduite de dépression, directement en
amont du générateur de vide.
Raccordez la conduite allant vers les appareils de transport au tube du réservoir
de séparateur (B) au moyen d'un tuyau flexible. Vissez les deux pièces à l'aide
d'un collier.
Raccordez la conduite allant vers le générateur de vide au tube du cylindre à air
comprimé (C) au moyen d'un tuyau flexible. Vissez les deux pièces à l'aide d'un
collier.
C
B
A
Instructions de montage. 17
