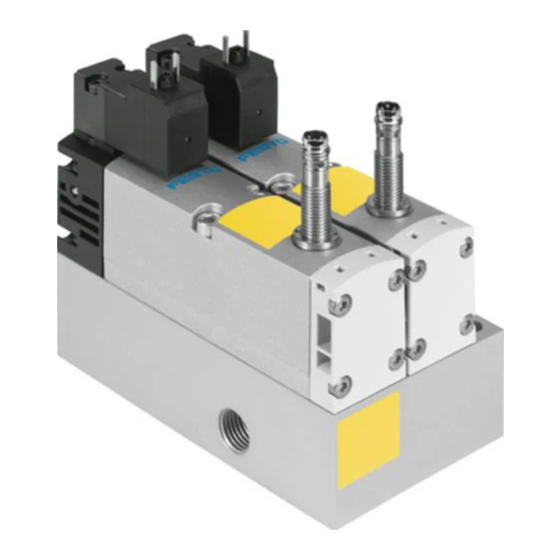

- Page 1 VOFA-L26-T32C-MZ-G14-1C1-... Bloc de commande Mode d'emploi 8178524 2022-06 [8178528]...
- Page 2 Traduction de la notice originale...
-
Page 3: Table Des Matières
10.4 Caractéristiques techniques électriques........25 Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... -
Page 4: Propos De Ce Document
Sécurité À propos de ce document Documents applicables Tous les documents disponibles sur le produit è www.festo.com/sp. Étiquette produit Étiquette produit (exemple) Signification VOFA-L26-T52-MZ-G14-1C1-APP Code de commande 8162034 MM-AAAA : XX Numéro de pièce, numéro de série (MM = mois de fabrication, AAAA = année de fabrication,... -
Page 5: Emploi Inadéquat Prévisible
Le personnel spécialisé possède des connaissances et une expérience en matière de technologie de commande électropneumatique. Informations complémentaires – Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional. è www.festo.com. – Accessoires et pièces de rechange è www.festo.com/catalogue. Catalogue produits Structure Le bloc de commande se compose d’une embase juxtaposable et de 2 électrodistributeurs, et est livré... -
Page 6: Fonction
électrodistributeurs. Grâce à la combinaison logique de signal de pilotage et de changement de signal du capteur de proximité, il est possible de déterminer si les pistons tiroirs des électrodistributeurs atteignent ou quittent la position de repos (attitude d’attente). Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... -
Page 7: Module Électrique Juxtaposable
à l’API. L’API détecte le signal de retour du relais de sécurité et les deux signaux de capteur du bloc de commande. Il est ainsi possible de tester les électrodistributeurs en mode de fonctionnement standard comme en cas de sécurité. Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... -
Page 8: Fonctions De Sécurité
– Débit normal de la purge d’air du bloc de commande, silencieux compris – Volume de la zone à ventiler – Pression de la zone à ventiler – Temps de commutation à la mise hors circuit è 7.3 Comportement de commutation à la désactiva- tion Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... -
Page 9: Défaillance De Cause Commune - Ccf
1. Insérer des disques dentés entre la tête de vis et le bloc de commande pour assurer la mise à la terre du bloc de commande. 2. Fixer le bloc de commande en utilisant les trous de fixation prévus. Consulter les dimensions requises sur la configuration de perçage è Fig. {!nr!} 4. Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... -
Page 10: Installation
3 Configuration de perçage (t correspond à la hauteur du bloc) 2 Vis avec disque denté (M6, non fournie) Installation Installation pneumatique Avant l’installation : éliminer les particules dans les conduites d’alimentation en prenant les mesures appropriées. Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... -
Page 11: Installation, Électrique
Préparation – Ne pas débrancher ou brancher les connecteurs sous tension pour éviter des dommages fonction- nels. – Procéder à la mise en service seulement lorsque les blocs de commande sont entièrement montés et câblés. Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... -
Page 12: Comportement De Commutation À La Mise Sous Tension
Au moment t = 0, les deux bobines sont mises hors tension. Au bout de 54 ms, la pression du raccord (2) chute à 0 MPa. Au bout de 58 ms, les capteurs de proximité signalent que les pistons tiroirs des électrodistributeurs ont pris la position de repos. Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... -
Page 13: Test De Fonctionnement
Les périodes individuelles des séquences d’étapes dépendent de l’application et ne sont pas prises en compte ici. L’installation pneumatique et électrique au niveau du bloc de commande doit être effectuée. 1. Activer la pression de pilotage. 2. Activer la pression de service. 3. Appliquer la tension de service. Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... - Page 14 être utilisé en toute sécurité. Ä Des dysfonctionnements se sont produits lors du test de fonctionnement è 9 Dépannage. Fig. 7 : Test de fonctionnement, étape 1 et 2 Fig. 8 : Test de fonctionnement, étape 3 et 4 Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06...
-
Page 15: Maintenance
– Une fois un fluide sélectionné, p. ex. de l’air comprimé non lubrifié, l’utiliser tout au long de la durée de vie du produit. – Couper la tension de service et l’air comprimé pendant un nettoyage externe. Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... -
Page 16: Remplacer Les Électrodistributeurs
8. Raccorder les bobines et les capteurs de proximité è Tab. {!nr!} 3 Brochage des capteurs de proximité. 9. Effectuer un test fonctionnel pour s’assurer du bon fonctionnement du bloc de commande è 7 Mise en service. Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... - Page 17 1 Œilleton du côté pilotage 12 3 Languette de désignation Dans la position correcte, le marquage 2 Joint visible dans l’œilleton du côté pilotage « ISO » est visible sur la languette de dési- gnation. Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06...
-
Page 18: Dépannage
3. Vérifier la commande des bobines et les capteurs de proximité, les raccords pneumatiques et les tuyauteries è 4.2 Fonction. 4. Effectuer un test fonctionnel pour s’assurer du bon fonctionnement du bloc de commande è 7.4 Test de fonctionnement. Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... -
Page 19: Caractéristiques Techniques
– Nombre moyen de cycles par an (n – Niveau de couverture du diagnostic par canal de 99 % – CCF avec une valeur de 65 points – En mode de réglage avancé, limitation de la valeur MTTF à 2500 a Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... - Page 20 Tab. 6 : Valeur exemple PFH en fonction du nombre moyen de cycles par an n La valeur PFH a été calculée avec SISTEMA en réglage avancé avec une limitation de la valeur MTTF à 2500 a. Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06...
-
Page 21: Caractéristiques Techniques, Générales
Acier, galvanisé Boîtier de connecteur mâle Laiton chromé du capteur de proximité Boîtier de capteur Acier fortement allié, inoxydable Gaine de câble du capteur de proximité Film de recouvrement Ressort Acier inoxydable Logement du ressort Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... -
Page 22: Caractéristiques Techniques Pneumatiques
Tab. 8 : Accentuation du niveau de sévérité (NS 2) 10.3 Caractéristiques techniques pneumatiques VOFA-L26-T32C-MZ-G14-1C1 Type de construction d’un distributeur Structure de la construction Distributeurs à embase avec pistons tiroirs Principe d’étanchéité Cartouche, à joint souple Recouvrement Recouvrement positif Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... - Page 23 Fonctionnement lubrifié possible, nécessaire pour la suite du fonctionnement < 0,1, soit ISO 8573:2010 [–:–:2] Teneur en huile résiduelle [mg/m en cas d’utilisation d’huiles d’ester Commande manuelle auxi- Aucune liaire Débit nominal normal du [l/min] 1050 raccordement Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06...
- Page 24 Temps de réponse [ms] MARCHE Temps de réponse ARRÊT [ms] Chute du signal PNP [ms] Montée du signal PNP [ms] Tab. 10 : Temps de commutation à pression de service et pression de pilotage identiques Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06...
-
Page 25: Caractéristiques Techniques Électriques
1) Le courant de retombée est la limite inférieure de courant qui, lorsqu’elle est franchie, déclenche le retour de l’induit depuis sa position finale à sa position de course initiale Tab. 12 : Caractéristiques techniques : électrodistributeurs Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06... - Page 26 Raccordement électrique Connecteur mâle M8x1, à 3 pôles selon EN 61067-2-104 Tab. 13 : Caractéristiques techniques capteur de proximité Fig. 15 : Symbole de commutation du capteur de proximité PNP pour la version d’électrodistributeur ...-APP Festo — VOFA-L26-T32C-MZ-G14-1C1-... — 2022-06...
- Page 28 Copyright: Festo SE & Co. KG 73734 Esslingen Ruiter Straße 82 Deutschland Phone: +49 711 347-0 Internet: © 2022 Tous droits réservés à la Festo SE & Co. KG www.festo.com...
