dieser erst durch einen anerkannten Schornsteinfeger
fachkundig gefegt und kontrolliert werden. Eventuell
vorhandene Ventile müssen entfernt werden.
• Der Rauchgasabzug des Ofens muss ohne Umwege
direkt an den Rauchgaszugskanal angeschlossen
werden.
• Der Unterdruck im
mindestens 12 Pa oder 0,12 mbar betragen.
• Der Rauchabzugskanal muss immer in 1 ausmünden.
Siehe untenstehende Skizzen und Tabellen.
• Der Schornsteinkanal muss bei der Montage sauber
und ohne Behinderung einen Durchmesser von 150
mm haben.

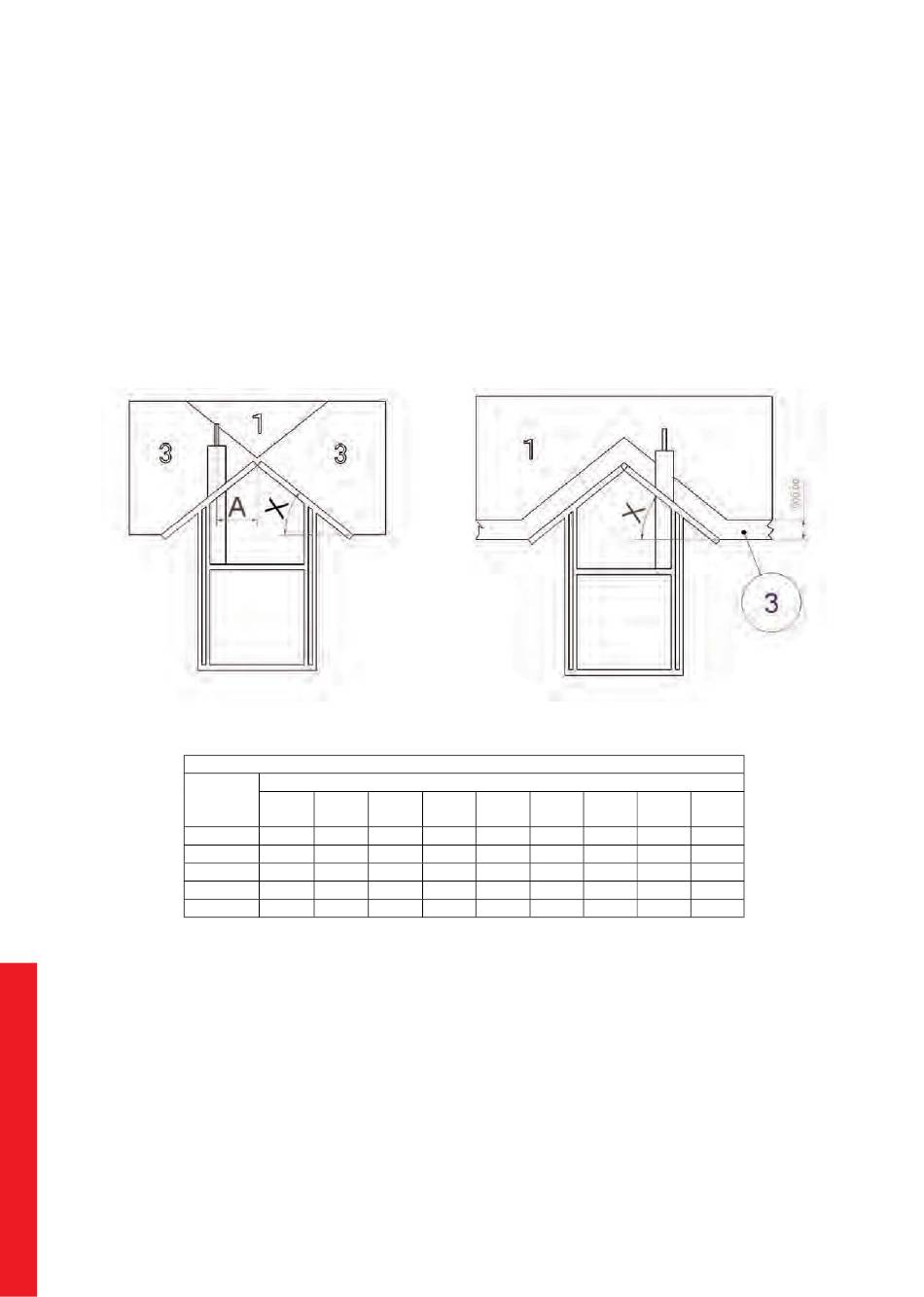

Dachneige x größer als 23°
Schornsteinhöhe über Dach auf horizontalem Abstand A ab dem Giebel
Dachneige
X
Im
Giebel 0,5 m
o
25 0,5
o
30 0,5
o
35 0,5
o
40 0,5
o
45 0,5
Brandschutzvorrichtung
Im Zusammenhang mit Brandschutz ist es wichtig, dass
Sie die unten erwähnten Vorschriften beachten, bevor
der Ofen montiert wird.
1. Der freie Abstand zur rückwärtigen Wand muss, in
jeder geschwenkten Position, mindesten 10 Zen-
timeter betragen.
2. Halten Sie mindestens 80 cm Abstand zwischen
Ofen und brennbaren Materialen ein. Denken
Sie dabei an Gardinen, Gegenstände aus Holz
(Schränke und Gemälde) und Glasgegenstände.
Halten sie den gleichen Abstand vom Rauchabzug-
46
Rauchabzugskanal muss
Horizontaler Abstand A ab Giebel in Meter
0,75 m 1 m
0,75 0,85 1,0
0,85 1,2 1,6
1,0 1,8 2,4
1,2 2,4 3,2
1,5 3,0 4,0
• Eventuelle Biegungen im Rauchabzugskanal dürfen
nicht mehr als 45 Grad betragen.
• Sie müssen sicher stellen, dass der Rauchabzugskanal
die Rauchgase gut genug und auf sichere Weise
abziehen kann.
• Für die Berechnung des Rauchgasabzugkanals finden
Sie die Werte unter den Technischen Angaben auf
dieser Seite.
Dachneige x kleiner als 23°
1,25 m 1,5 m 2 m 3 m
1,1 1,2 1,6 2,5
2,0 2,4 3,2 4,9
3,0 3,6 4,8 7,3
4,0 4,8 6,4 10
5,0 6,0 8,0 12
skanal ein
3. Die Wand hinter dem Kamin muss aus feuerfestem
Material sein oder muss damit isoliert werden. Das
Isolationsmaterial muss eine Temperatur von 700
Grad Celsius vertragen können und eine Dichte
von, 80 Kg/m³ haben. (Siehe Seite 50).
4. Wenn der Rauchgasabzug durch die Decke und/
oder das Dach führt welche aus brennbarem Mate-
rial bestehen, müssen diese rundum + 80 cm mit
feuerfestem Material bekleidet werden. Achten sie
hierbei auf Zwischenbalken und eventuell elek-
trische Leitungen.
4 m
3,3
6,5
10
13
16
