Commande externe
7 À propos de la commande externe
Ce moniteur a trois prises de commande externe.
• Prise MAKE/TRIGGER (RJ-45): Les systèmes de commande externe suivants sont disponibles.
(1) Système MAKE (établissement de contact): Commande le moniteur par court-circuitage de la borne
correspondante avec la borne GND ou par sa déconnexion (ouverture).
(2) TRIGGER (système à déclenchement): Commande le moniteur par l'entrée d'un signal à impulsion
instantanément aux bornes correspondantes.
☞ "Utilisation du système MAKE/TRIGGER" à la page 17
• Prises RS-485 (RJ-45): Commande le moniteur avec le système RS-485. (☞ "Utilisation de la communication
série" à la page 18)
• Prise RS-232C (D-sub 9-broches): Commande le moniteur avec le système RS-232C. (☞ "Utilisation de la
communication série" à la page 18)
Réglez les options suivantes de "REMOTE SETTING" dans le menu SET-UP MENU en fonction de la commande
externe et du système de commande (☞ "SERIAL TYPE", "PARALLEL TYPE" à la page 15).
Commande externe
Système de commande
Prise MAKE/TRIGGER
MAKE
TRIGGER
Prise RS-485
Communication
série
Prise RS-232C
*
1
Pour le moniteur connecté à l'ordinateur personnel, etc., choisissez la prise à laquelle l'équipement est actuellement
connecté. Pour les autres moniteurs, choisissez "RS485".
Les réglages de cet appareil
Réglage "SERIAL TYPE"
Réglage "PARALLEL TYPE"
—
—
RS-485
RS485*
1
RS-232C
RS232C*
1
La priorité des commandes est comme suit:
MAKE > TRIGGER = communication série = touches et le menu sur le moniteur
• Vous pouvez utiliser la commande externe quand "CONTROL LOCK" est réglé sur "ON" (☞ page 15).
• Quand le moniteur est hors tension (en attente), la commande externe n'est pas disponible. Mais certaines
commandes externes (démarrer/terminer la communication, mise sous tension du moniteur) sont disponibles à
travers la communication série (☞ page 18).
<Système MAKE/TRIGGER>
Vous pouvez commander le moniteur à partir d'un ordinateur personnel ou d'un appareil de commande
spécialisé*
2
.
• Pour les détails, référez-vous à la page 17.
*
2
Le contrôleur n'est pas en vente dans le commerce. Consultez votre revendeur si nécessaire.

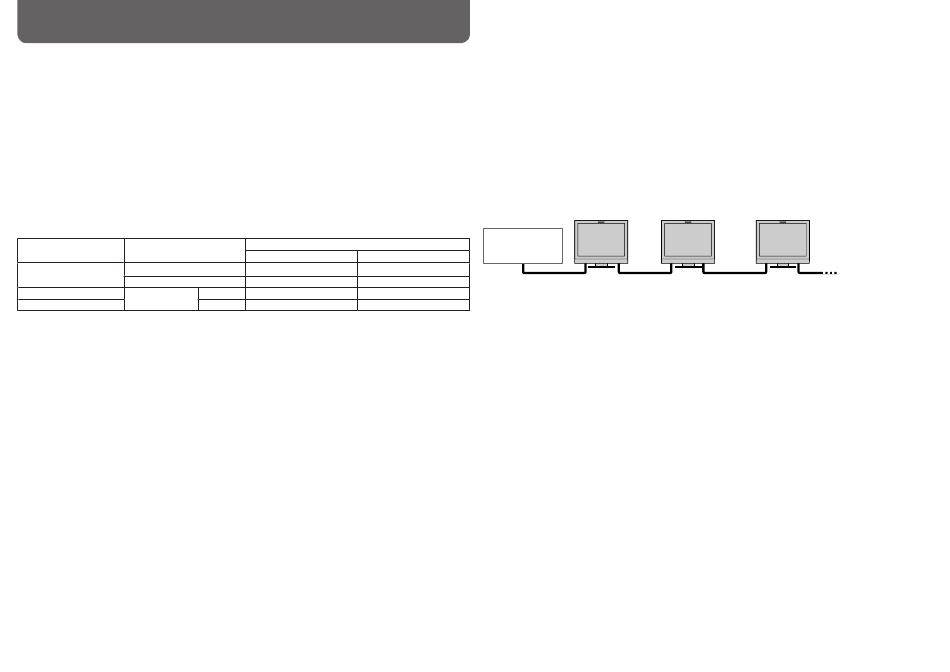

<Communication série>
Ordenateur, etc.
MAKE
TRIGGER
RS-485 IN
—
ou
RS-232C
—
• Pour les détails, référez-vous à la page 18.
RS-485
RS-485
RS-485
RS-485
OUT
IN
OUT
IN
16
RS-485
OUT
