Schéma de raccordement
4 ... 20 mA/HART
Schéma de raccordement
PA/FF
PBD-51041412

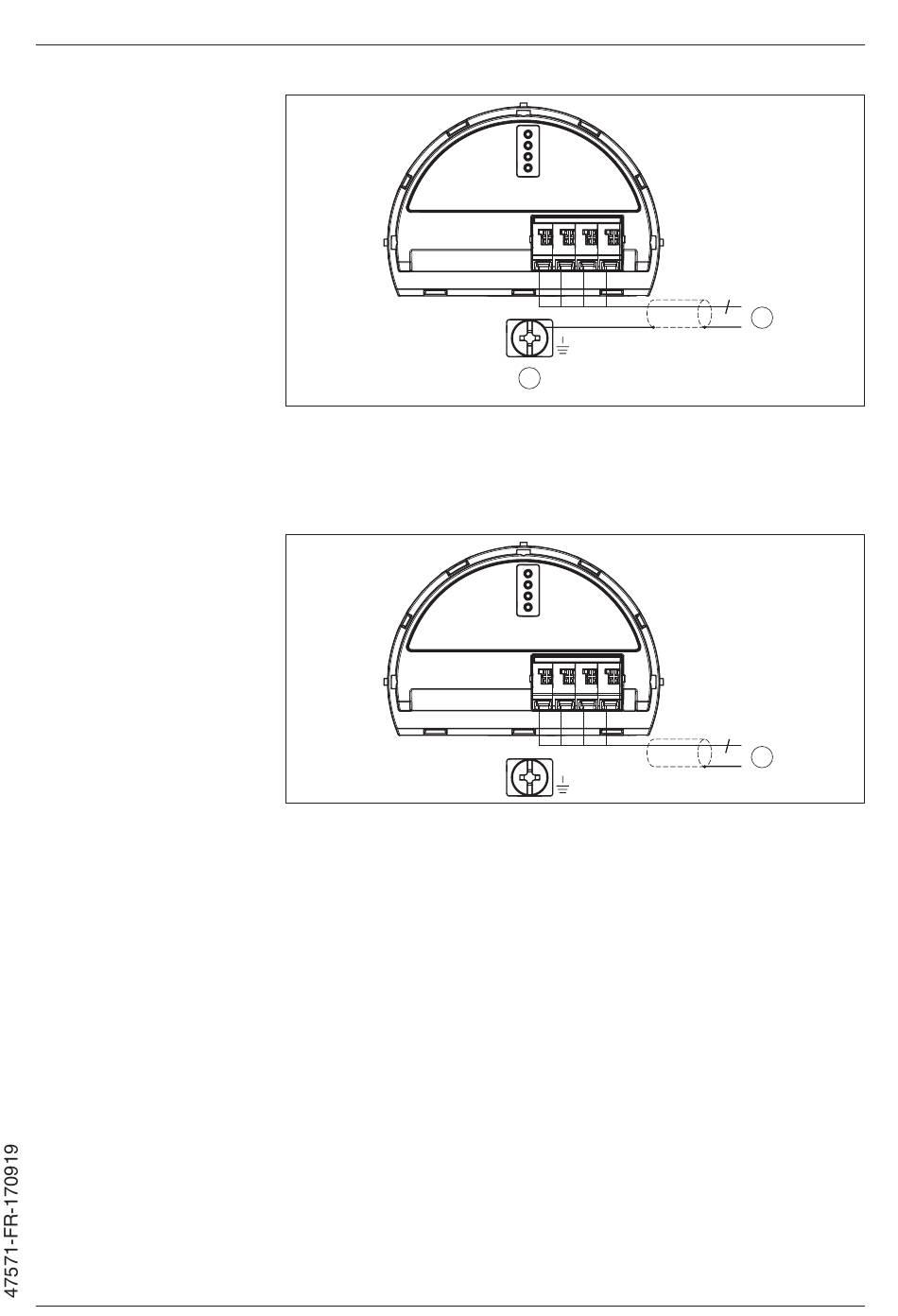

Fig. 10: Schéma de raccordement LG Remote Interface pour capteurs
4 ... 20 mA/HART
1
Vers le capteur
2
Borne de terre pour le raccordement du blindage du câble
Fig. 11: Schéma de raccordement LG Remote Interface pour capteurs PA/FF
1
Vers le capteur
Le blindage est à raccorder ici. La borne de terre à l'extérieur du boîtier doit
1)
être mise à la terre selon les règles d'installation électrique. Les deux bornes
sont reliées galvaniquement.
LG Remote Interface - Mise en service
5 6 7 8
2
Display
5 6 7 8
4
1
1)
4
1
17
