16 INSTALLATION
Boîte de jonction
h
Si la surface de cuisson est utilisée
dans une nouvelle installation de
circuit de dérivation (NEC 1996), une
maison mobile ou un véhicule
récréatif, ou lorsque les codes locaux
ne permettent pas la mise à la terre
par le fil neutre (blanc)
Respectez tous les codes et règlements locaux.
1
Débranchez l'alimentation.
2
Au boîtier du disjoncteur, au boîtier à fusibles
ou à la boîte de jonction, connectez les fils de
l'appareil et du câble d'alimentation comme
indiqué.
AVERTISSEMENT
• En cas de connexion à un système électrique
avec câble d'alimentation à quatre fils, le fil de
mise à la terre connecté au cadre de l'appareil
NE DOIT PAS être connecté au fil neutre du
système électrique à quatre fils.

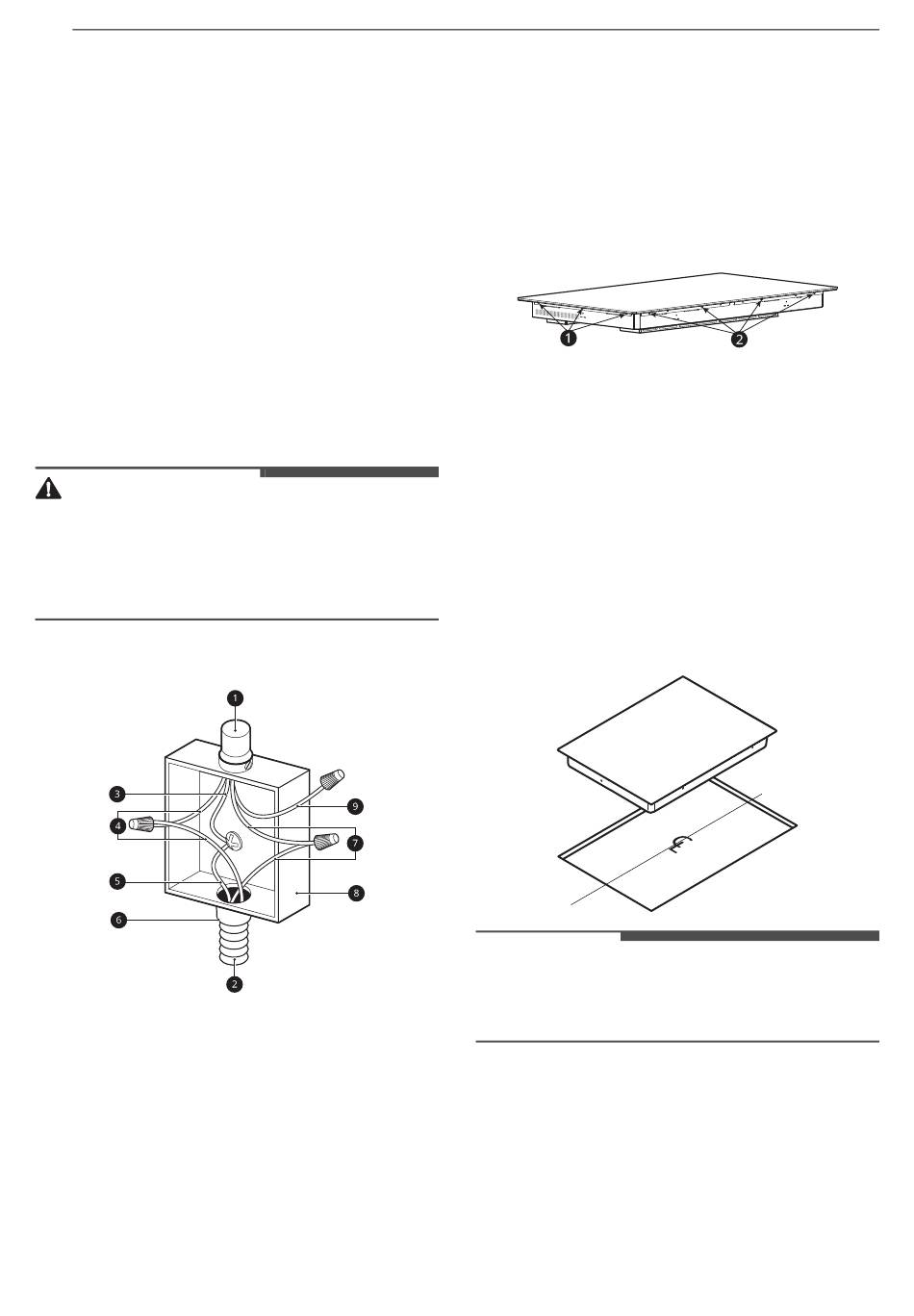

Boîte de jonction à quatre fils avec mise à la
terre
Câble de l'alimentation électrique
a
Câble de la surface de cuisson
b
Fil de mise à la terre
c
Fils rouges
d
Fil vert (terre)
e
Connecteur pour conduit homologué UL
f
Fils noirs
g
Boîte de jonction
h
Fil blanc (pas de connexion)
i
Installation de la surface de cuisson
1
Vérifiez visuellement que la surface de
cuisson n'est pas endommagée. Assurez-vous
que toutes les vis de la surface de cuisson
sont bien serrées (voir ci-dessous pour
connaître les emplacements).
3 vis (identiques des deux côtés)
a
4 vis (identiques des deux côtés)
b
2
Vérifiez et préparez l'emplacement
d'installation.
• Voir la section Dimensions et
dégagements.
3
Abaissez prudemment la surface de cuisson
pour la faire entrer dans la découpe du
comptoir, en vous assurant de ne pas coincer
de fils.
REMARQUE
• N'utilisez pas de produit de calfeutrage. La
surface de cuisson doit être amovible pour
pouvoir en faire l'entretien si nécessaire.
4
Installez les plaques de retenue
la surface de cuisson, puis serrez les boulons
contre la base du comptoir, comme illustré.
au bas de
a
