Composants Principaux Et Schema Electrique De L'installation - fadini DARDO 430 Notice D'instructions

DARDO 430 DARDO 430

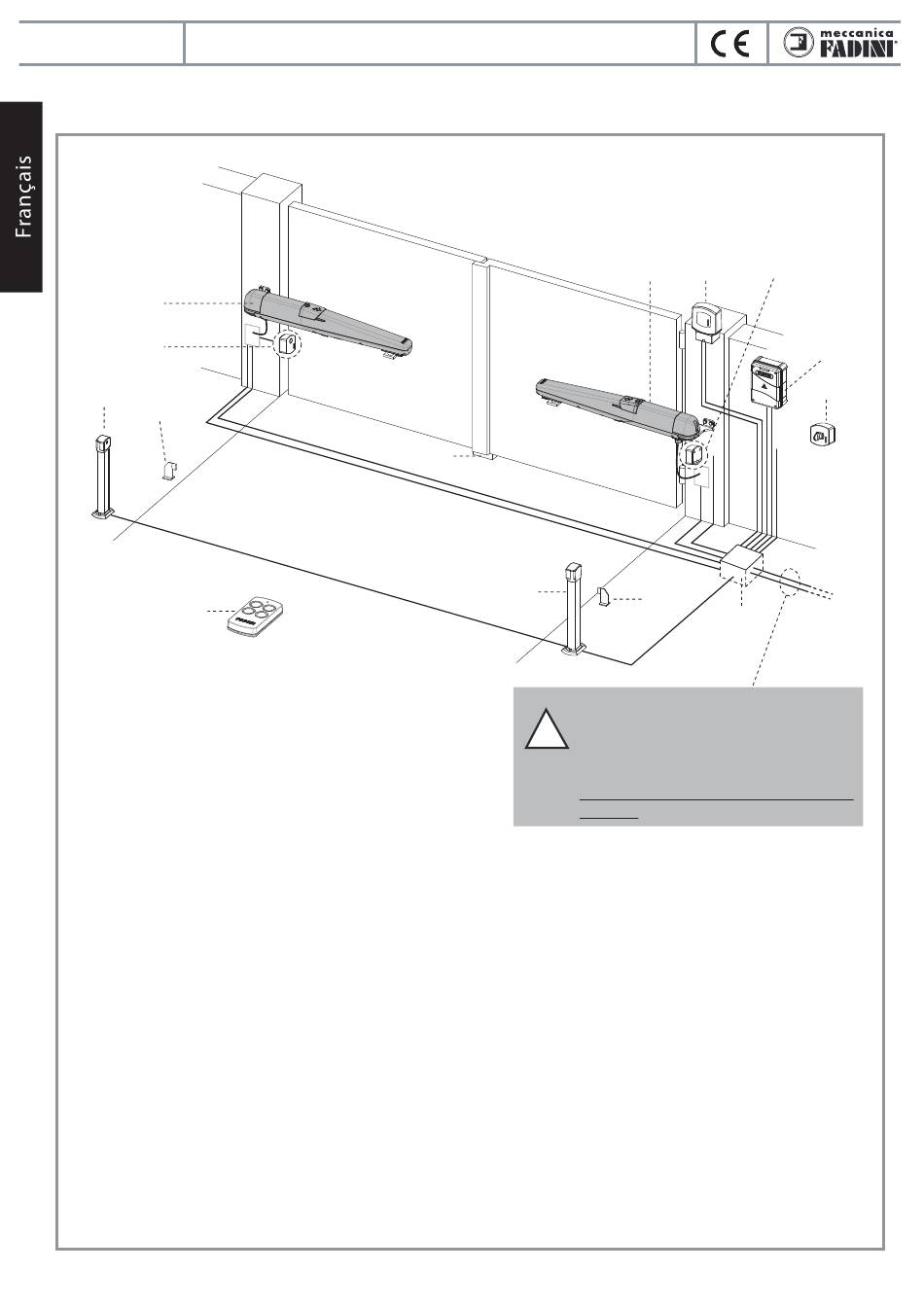

COMPOSANTS PRINCIPAUX ET SCHEMA ELECTRIQUE DE L'INSTALLATION

Préparer les conduites souterraines, adaptées à l'installation et à la typologie du sol, selon le schéma indiqué.
1
2
4
3
5
LEGENDE
1 - Automatisme électromécanique Dardo 430: câbles 4G x 1,5 mm² + 3 x 0,5 mm²
2 - Photocellule Emetteur (2 x 0,5 mm²)
3 - Butée d'arrêt à l'ouverture (pas fournie)
4 - Photocellule récepteur (4 x 0,5 mm²)
5 - Emetteur radio
6 - Butée d'arrêt à la fermeture (pas fournie)
7 - Puits souterrain qu'on peut inspecter
8 - Sélecteur à clé ou boîte bouton-poussoirs de commande (4 x 0,5 mm²)
9 - Programmateur avec récepteur radio enfichable
10 - Lampe clignotante avec antenne (2 x 0,5 mm² + RG58)
Type de câbles à utiliser (pas fournis):
Alimentation moteurs, accessoires de sécurité et de commande: FROR CEI 20-20 CEI EN 50267-2-1.
Antenne: RG58.
REMARQUE: au-delà de 50 m de distance, augmentez la section des câbles électriques en fonction des besoins réels
d'absorbtion des différents dispositifs, conformément à la norme CEI EN 60204-1.
automatisme électromécanique pour portails à battant
Fig. 3
Schéma indicatif, l'installateur doit préparer de façon responsable,
d'une manière appropriée et adéquate, les tuyaux des raccordements.
6
2
L'installation doit être alimentée à 230 V
50Hz, à travers un intérrupteur de ligne
!
magnéto-thermique différentiel à 0,03 A
(au-delà de 100 m il est recommandé un
câble de section 2,5 mm²).
Toute l'installation doit être raccordée mise
à la terre.
32
1
10 4
3
7
9
8
