Connexion à la tension secteur
Commuter la ten-
L'alimentation standard du PC SIMATIC est calculée pour un réseau
sion secteur
115/230V. Le commutateur de tension se situe sur la face arrière de
l'unité système sous la grille de ventilation.
Assurez-vous que la tension réglée au commutateur s'accorde avec la
tension secteur locale.
Choix de la ten-
Si la tension au commutateur est différente de la tension locale, vous
devez modifier la tension au commutateur de sorte à ce que la valeur
sion secteur
de la tension soit lisible sous le triangle à droite. Pour ce faire, sortez la
partie comprenant les valeurs de tension à l'aide d'un petit tounevis plat
et réinsérez-la de manière adaptée.

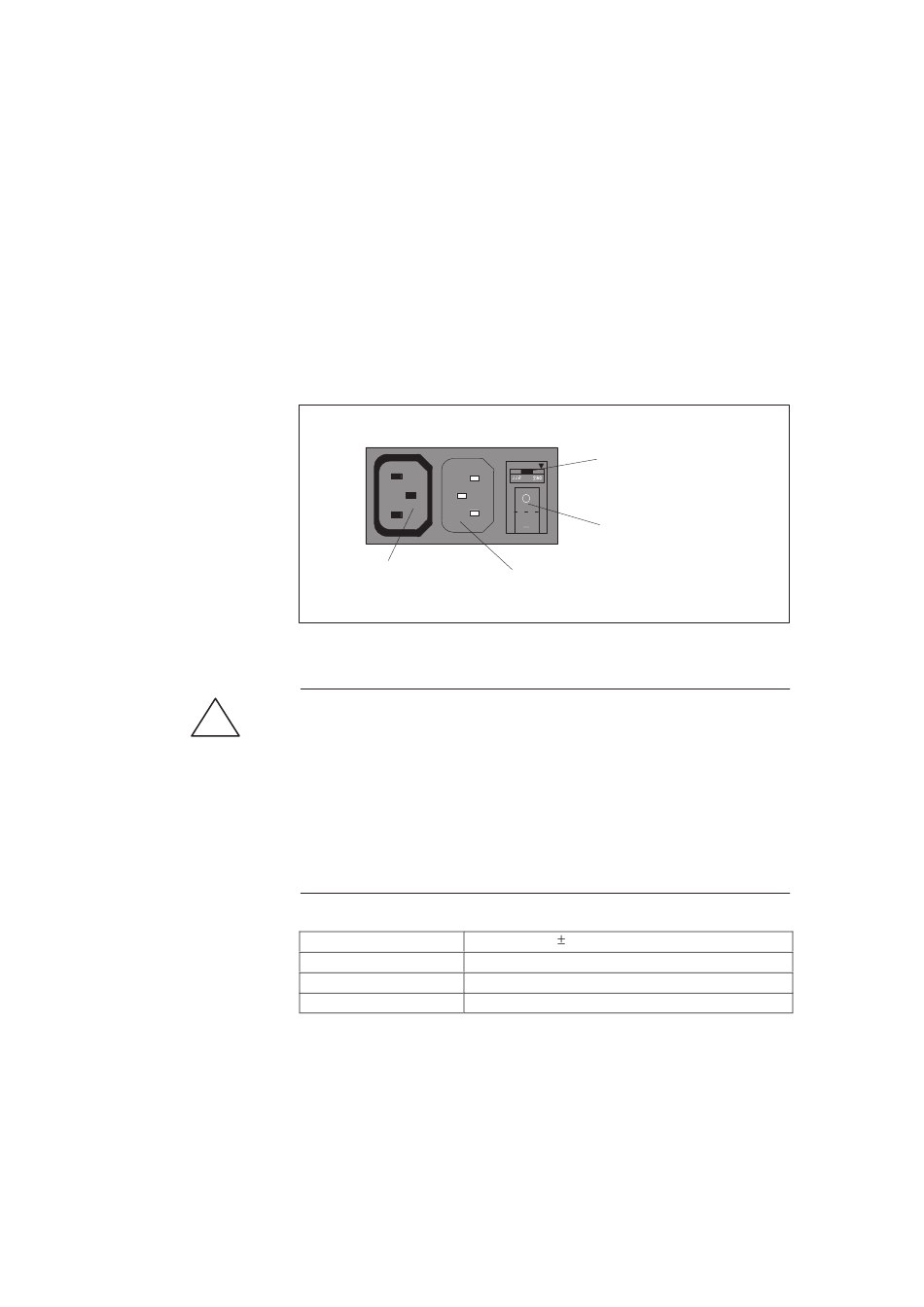

Figure 2-5 Connexions à la tension secteur
Avertissement
!
Risque d'endommagement de l'appareil !
Le fonctionnement du PC avec une tension secteur mal réglée peut
endommager l'appareil. La tension de sortie est identique à la tension
d'entrée.
En ce qui concerne le moniteur, respectez les indications du fabricant.
Les courants d'entrée pour le moniteur sont décrits dans le tableau
ci-après.
Tension à l'entrée
Courant à l'entrée
Tension à la sortie
Courant max. à la sortie
Bulletin d'informations techniques PC FI25
C79000-K7077-C81 1-02
Entrée, connecteur
Sortie, connecteur
d'appareil
d'appareil
120 V / 240 V 10%
8A / 4A
identique à l'entrée
3A / 1,5A
Commutateur de tension
Interrupteur Marche / Arrêt
