matériau, autrement qu'à 90°. Réglez la butée d'onglet à l'angle
voulu, vissez-la et procédez comme pour l'opération de découpe
en travers décrite à la rubrique précédente.
COUPE D'ONGLET COMBINÉE
Remarque : la coupe d'onglet combinée correspond à une
découpe de matériau avec un outil dont la lame est inclinée par
rapport à la verticale et une butée d'onglet réglée sur un certain
angle d'inclinaison. La coupe combinée est un mélange de coupe
en onglet et de coupe en biseau. (Fig. 29)
• Réglez la butée d'onglet à l'angle d'inclinaison voulu.
• Inclinez la lame à l'angle voulu et verrouillez-la en serrant le
bouton de verrouillage de l'angle d'inclinaison.
• Vérifiez que la butée d'onglet passe à côté de la lame de scie
sans la toucher. En cas de besoin, réglez la plaque de contact de
la butée d'onglet.
• Plaquez et maintenez fermement le matériau à découper contre
la plaque de contact de la butée d'onglet, puis procédez à la
découpe du matériau.
COUPE D'ONGLET RÉCURRENTE
La coupe d'onglet récurrente désigne la procédure de découpe de
plusieurs pièces de même longueur, sans être obligé de marquer
chaque pièce individuellement.
Remarque : nous vous recommandons de procéder aux coupes
d'onglet récurrentes en plaçant la butée d'onglet du côté gauche
de l'outil et la butée parallèle du côté droit. (Fig. 30)
AVERTISSEMENT : la butée parallèle ne peut servir de butée
longitudinale qu'après avoir été correctement réglée et configurée.
Pour configurer la butée parallèle en vue d'une coupe en
travers récurrente :
• Réglez la butée parallèle à la distance requise de la lame de la
scie.
• Réglez et alignez l'arrière de la plaque de contact de la butée
parallèle sur l'avant de la lame de scie. (Fig. 31) Ce réglage
servira de dégagement au matériau traversé par la scie. Il
permettra au matériau découpé de s'écarter latéralement de la
lame de la scie, réduisant au minimum le risque de coincement
ou d'éjection.
Plaquez et maintenez le matériau à découper contre la plaque
de contact de la butée d'onglet ; plaquez également le matériau
légèrement contre la butée parallèle. Calez fermement le matériau
et la butée d'onglet de la main gauche. Poussez doucement la
pièce à découper sur la scie. Servez-vous d'une tige poussoir si
nécessaire, que vous tiendrez de la main droite pour guider la pièce
à découper du côté droit de la lame.

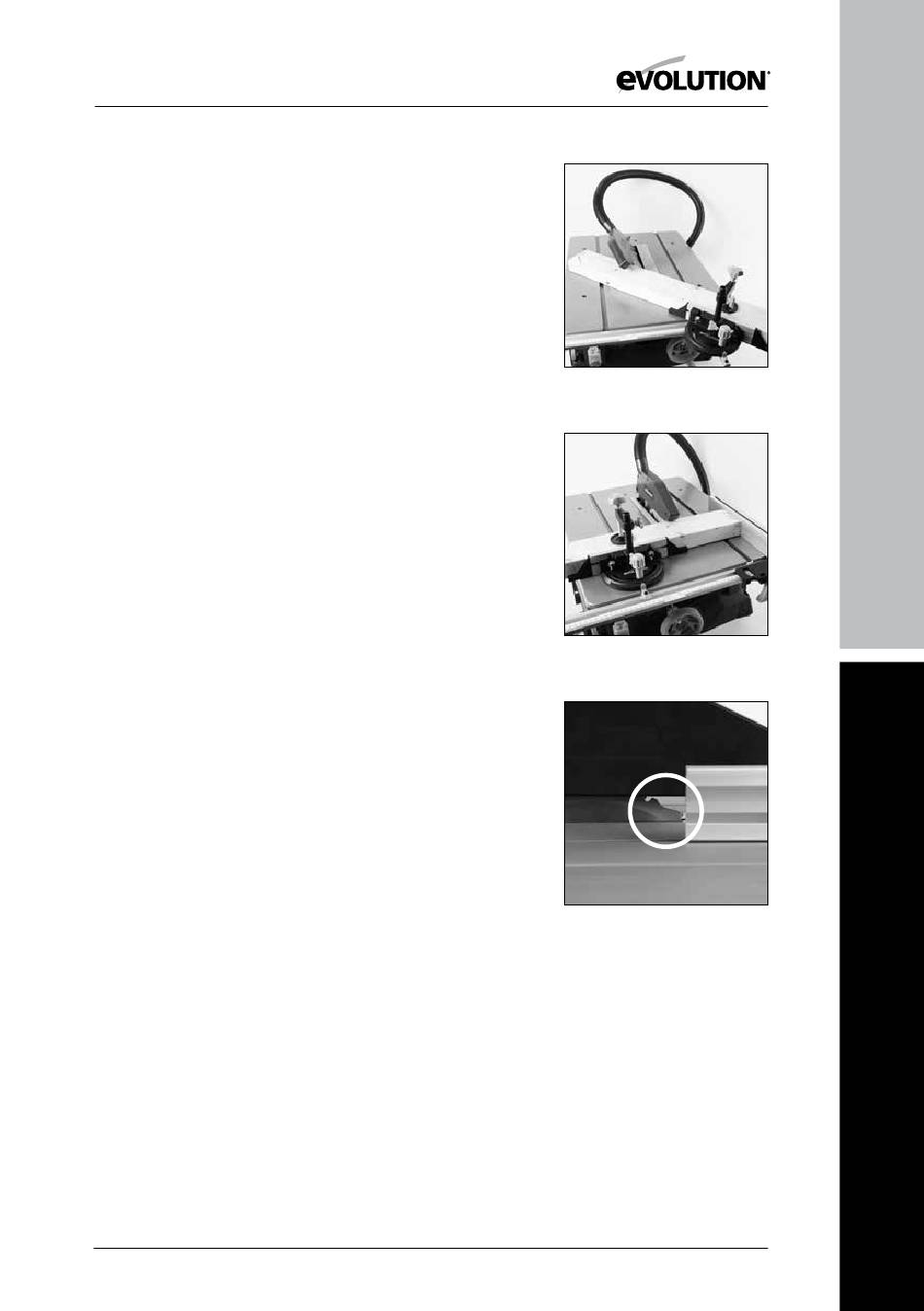

Fig. 29
Fig. 30
Fig. 31
