retenant le rail de butée parallèle contre l'outil.

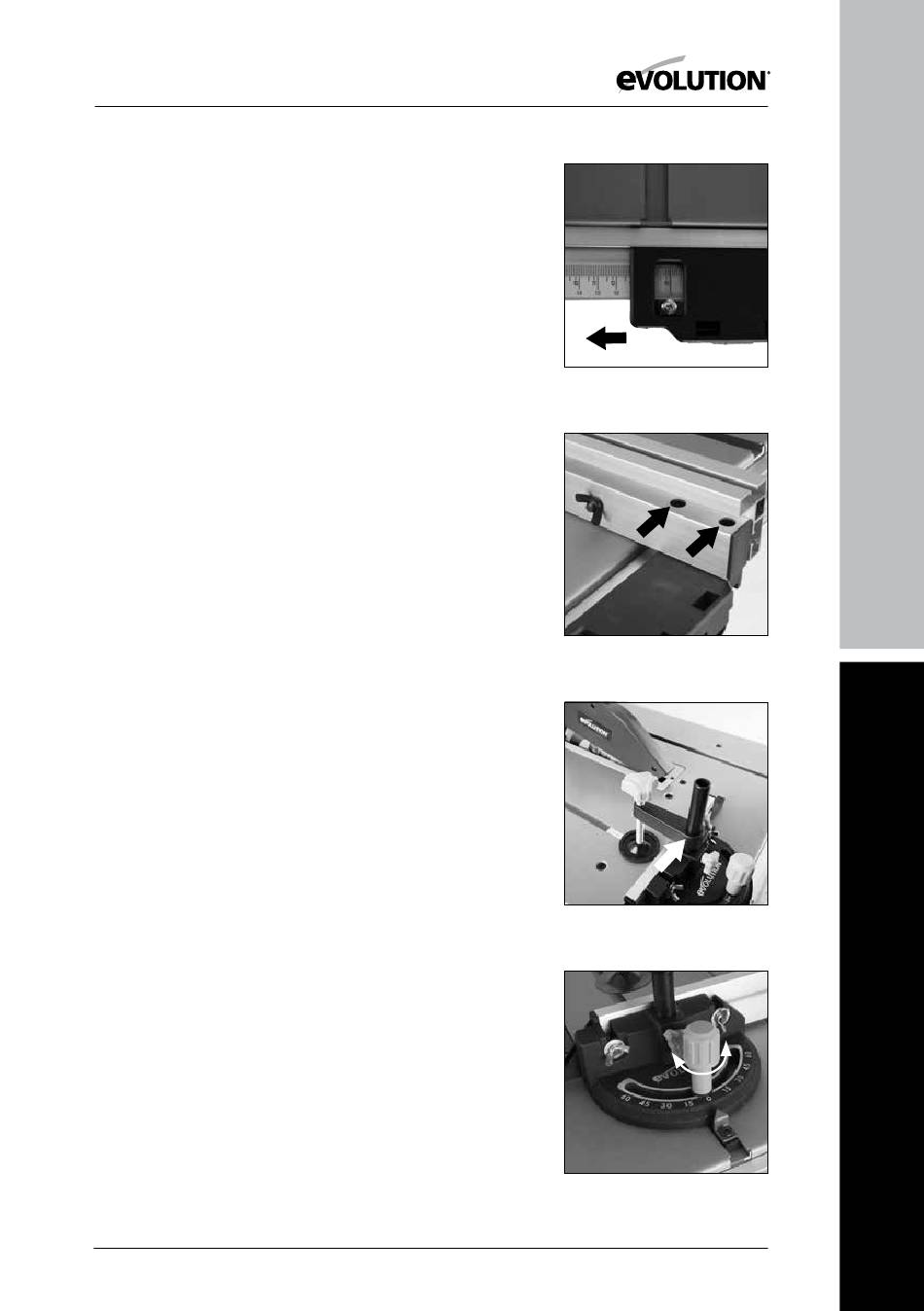

• Déplacez doucement le rail de butée parallèle vers la droite ou
vers la gauche, jusqu'à ce que le point « 0 » de l'échelle graduée
coïncide avec la ligne de référence de la loupe. (Fig. 5)
• Vérifiez et lorsque vous êtes satisfait du réglage obtenu, vissez
solidement les sept écrous de rail de butée parallèle (H) .
• Baissez la lame.
Remarque : la butée parallèle s'insère tout simplement dans le rail
de butée parallèle. Elle peut être verrouillée en place à n'importe
quel endroit le long des rails et d'un côté ou de l'autre de l'outil, en
appuyant sur le levier de verrouillage.
CONTRÔLE/RÉGLAGE DE LA BUTÉE PARALLÈLE
Après avoir installé le rail de butée parallèle et la butée parallèle sur
l'outil, vérifiez que la butée est bien parallèle à la lame.
• Levez à fond la lame.
• Posez une règle ou un accessoire similaire contre la lame.
• Faites avancer la butée parallèle jusqu'à la règle et vérifiez
le parallélisme.
• Si un réglage s'impose, accédez aux deux vis à tête hexagonale à
travers les deux trous du chariot. (Fig. 6)
• Desserrez ces vis à l'aide de la clé hexagonale qui convient et
réglez la butée selon vos besoins.
• Vissez et vérifiez de nouveau la butée parallèle, après avoir
obtenu l'alignement qui convient.
• Baissez la lame.
BUTÉE D'ONGLET COULISSANTE
Remarque : la butée d'onglet coulissante (D) peut être installée
sur n'importe quelle fente en « T » inversé de la table de l'outil.
La plaque de contact réglable en aluminium est maintenue dans la
base du rapporteur de la butée d'onglet, par deux vis mécaniques
et des écrous à serrage à main.
Le dispositif anti-rebond (B) peut être installé dans la douille
d'emboîtement incorporée à la base de la butée d'onglet. (Fig. 7)
Faire tourner la poignée de verrouillage dans le sens anti-horaire
(Fig. 8) permet de régler l'angle de la butée d'onglet. Utilisez
l'échelle graduée du rapporteur, le pointeur et réglez la butée
d'onglet à l'angle désiré. Vissez la poignée verticale après avoir
sélectionné l'angle recherché.
Fig. 5
Fig. 6
Fig. 7
Fig. 8
