Débitmètre Proline 10 HART
4
Montage
Pour plus d' i nformations sur le montage du capteur, voir les Instructions condensées du
capteur → 3
4.1

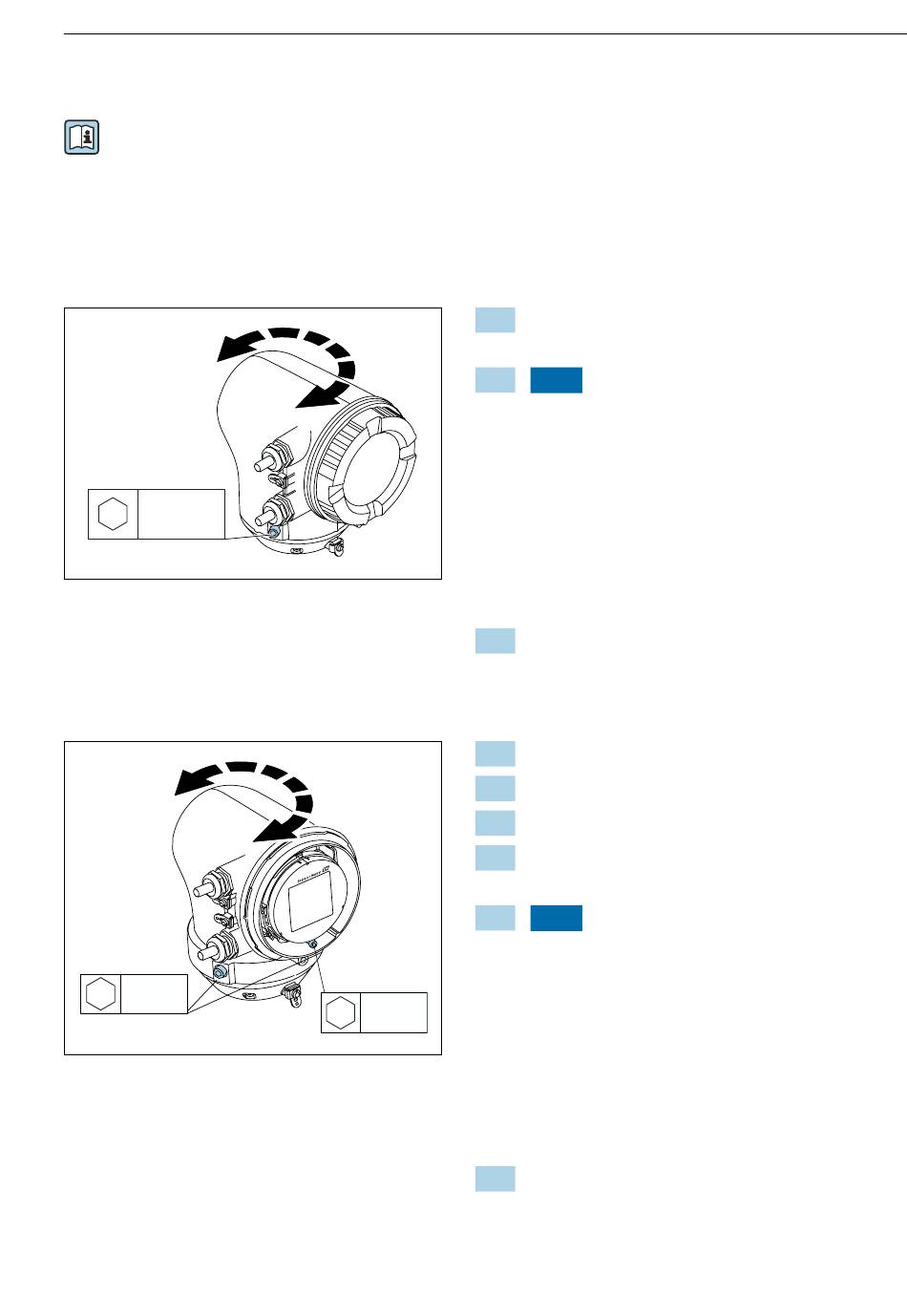

Rotation du boîtier du transmetteur
Caractéristique de commande "Boîtier",
option "Aluminium"
5 mm
Caractéristique de commande "Boîtier",
option "Polycarbonate"
5 mm
Endress+Hauser
1.
Desserrer les vis de fixation des deux côtés
du boîtier du transmetteur.
2.
AVIS
Rotation excessive du boîtier du
transmetteur !
Les câbles internes sont endommagés.
‣
Tourner le boîtier du transmetteur dans la
A0041095
position souhaitée.
3.
Serrer les vis en procédant dans l' o rdre
inverse.
1.
Desserrer la vis sur le couvercle du boîtier.
2.
Ouvrir le couvercle du boîtier.
3.
Desserrer la vis de terre (sous l' a fficheur).
4.
Desserrer les vis de fixation des deux côtés
du boîtier du transmetteur.
5.
AVIS
Rotation excessive du boîtier du
transmetteur !
Les câbles internes sont endommagés.
3 mm
‣
A0050149
Tourner le boîtier du transmetteur dans la
position souhaitée.
6.
Serrer les vis en procédant dans l' o rdre
inverse.
Tourner le boîtier du transmetteur au
maximum de 180° dans chaque
direction.
Tourner le boîtier du transmetteur au
maximum de 180° dans chaque
direction.
Montage
11
