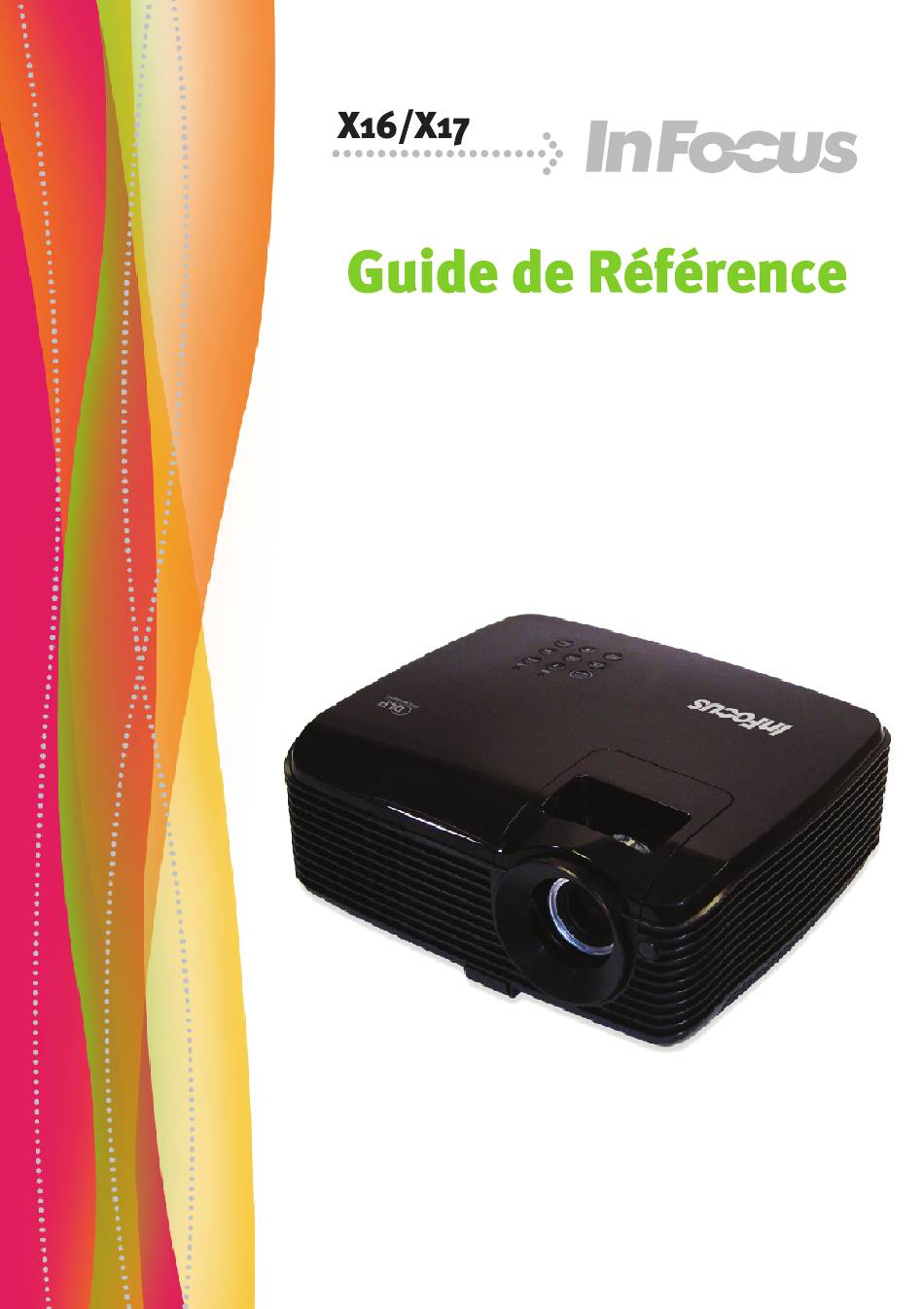

- Page 1 Téléchargé sur www.lampe-videoprojecteur.info...
-
Page 2: Table Des Matières
Table des matières Introduction....3 Fonctionnement en altitude..37 Réglage du son ......38 Caractéristiques du projecteur ..3 Personnalisation de l’affichage Contenu de l’emballage....4 des menus du projecteur....38 Vue extérieure du projecteur ..5 Arrêt du projecteur ....... 39 Commandes et fonctions....6 Utilisation des menus .... -
Page 3: Introduction
Introduction Caractéristiques du projecteur D’une convivialité sans pareille, ce projecteur à moteur optique hautes performances garantit une projection fiable en toute simplicité. Il présente les caractéristiques suivantes. • Correction de la couleur du support de projection permettant la projection sur des surfaces de différents coloris prédéfinis •... -
Page 4: Contenu De L'emballage
Contenu de l’emballage Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci-dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés. -

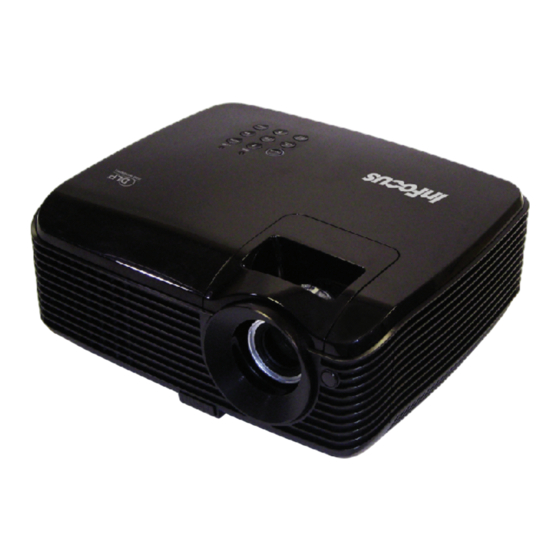

Page 5: Vue Extérieure Du Projecteur
Vue extérieure du projecteur Tableau de commande externe Face avant / supérieure (Voir "Projecteur et télécommande" à la page 6 pour plus d’informations.) Système de ventilation (sortie d’air chaud) Bouton à dégagement rapide Couvercle de l’objectif Molettes de mise au point et de zoom Capteur à... -
Page 6: Commandes Et Fonctions
Commandes et fonctions Projecteur et télécommande Molette de mise au point POWER Règle la mise au point de l’image Permet de faire basculer le projecteur projetée. Voir "Réglage fin de la taille et entre les modes veille et activé. Voir de la netteté... - Page 7 MENU/EXIT 13. SOURCE Permet d’activer l’affichage des Affiche la barre de sélection de la menus à l’écran. Retourne au menu source. Voir "Changement de signal précédent de l’affichage des menus à d’entrée" à la page 25 pour plus l’écran, quitte et enregistre les d’informations.
-
Page 8: Portée Efficace De La Télécommande
Portée efficace de la télécommande Le capteur à infrarouge (IR) de la télécommande se trouve à l’avant du projecteur. La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au capteur infrarouge du projecteur pour un fonctionnement optimal. -
Page 9: Positionnement Du Projecteur
Plafond avant Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l’envers devant l’écran. Procurez-vous le kit de montage au plafond InFocus chez votre revendeur afin de fixer votre projecteur au plafond. Sélectionnez Plafond avant dans le menu CONFIG. -
Page 10: Identification De La Taille De Projection Souhaitée
à la distance de projection. InFocus vous fournit un tableau de dimensions pour écrans 4:3 afin de vous aider à déterminer l’emplacement optimal de votre projecteur. Deux dimensions sont à... -
Page 11: Comment Déterminer La Position Du Projecteur Pour Une Taille D'écran Donnée
Comment déterminer la position du projecteur pour une taille d’écran donnée Sélectionnez votre taille d’écran. Reportez-vous au tableau et sélectionnez la taille qui se rapproche le plus de celle de votre écran dans les colonnes de gauche intitulées "Diagonale d’écran 4:3". -
Page 12: Dimensions De Projection
Une tolérance de 3% s’applique à ces chiffres en raison des variations des composants optiques. Si vous avez l’intention d’installer le projecteur de façon permanente, InFocus vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en... -
Page 13: Connexion
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : Mettez préalablement tous les appareils hors tension. Utilisez les câbles appropriés pour chaque source. Branchez les câbles correctement. Pour les raccordements illustrés ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir "Contenu de l’emballage"... - Page 14 Le chemin de connexion final doit être similaire à celui du diagramme suivant : Ordinateur portable ou de bureau Câble Câble VGA audio De nombreux ordinateurs portables n’activent pas automatiquement leur port vidéo externe lorsqu’ils sont connectés à un projecteur. Pour activer ou désactiver l’affichage externe, vous pouvez généralement utiliser la combinaison de touches FN + F3 ou CRT/LCD.
-
Page 15: Pour Connecter Le Projecteur À Un Moniteur
Connexion d’un moniteur Si vous souhaitez visualiser un gros plan de votre présentation sur un moniteur en plus de l’écran, vous pouvez connecter la sortie de signal D-SUB OUT du projecteur à un moniteur externe avec un câble VGA en suivant les instructions ci-dessous. -
Page 16: Connexion D'appareils Vidéo Composantes
Connexion d’appareils vidéo composantes Vous pouvez connecter votre projecteur à plusieurs appareils vidéo composantes équipés des prises de sortie suivantes : • Vidéo composantes • S-Video • Vidéo (composite) Il suffit de connecter le projecteur à un appareil vidéo en utilisant l’une des méthodes de connexion citées ci-dessus. -
Page 17: Connexion D'un Appareil Vidéo Composantes
Connexion d’un appareil vidéo composantes Examinez votre appareil vidéo composantes pour déterminer s’il est équipé d’une série d’interfaces de sortie vidéo composantes inutilisées : • Si c’est le cas, vous pouvez continuer à suivre cette procédure. • Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique. -
Page 18: Connexion D'un Périphérique S-Vidéo
Connexion d’un périphérique S-Vidéo Examinez votre périphérique vidéo pour déterminer s’il est équipé d’une sortie S-Vidéo inutilisée : • Si c’est le cas, vous pouvez continuer à suivre cette procédure. • Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique. -
Page 19: Connexion D'un Périphérique Vidéo Composite
Connexion d’un périphérique vidéo composite Examinez votre périphérique vidéo pour déterminer s’il est équipé d’une série de sorties vidéo composite inutilisées : • Si c’est le cas, vous pouvez continuer à suivre cette procédure. • Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique. -
Page 20: Fonctionnement
Fonctionnement Mise en marche du projecteur Branchez le cordon d’alimentation au projecteur et à une prise murale. Allumez l’interrupteur de la prise murale (le cas échéant). Vérifiez que le POWER (Voyant de l’alimentation) du projecteur est orange une fois l’appareil mis sous tension. Retirez le couvercle de l’objectif. - Page 21 Si vous êtes invité à entrer un mot de passe, utilisez les touches fléchées pour saisir les six chiffres du mot de passe. Voir "Utilisation de la fonction de mot de passe" à la page 23 pour plus d’informations. Mettez tous les appareils connectés sous tension. Le projecteur commence à...
-
Page 22: Utilisation Des Menus
Alim. auto. désact. Désactiver Zoom numérique Minuteur d'inactivité Désactiver Verr. touches panneau Désact. Contrôleur du minuteur Désactiver Écran d'accueil InFocus RVB analogique MENU Quitter RVB analogique MENU Quitter Appuyez MENU/EXIT deux Utilisez pour choisir le menu fois* sur le projecteur ou la CONFIG. -
Page 23: Utilisation De La Fonction De Mot De Passe
Utilisation de la fonction de mot de passe À des fins de sécurité, le projecteur est doté d’une fonction de protection par mot de passe afin d’empêcher toute utilisation non autorisée. Le mot de passe peut être défini via le menu à l’écran. Pour plus d’informations sur l’utilisation du menu à l’écran, reportez-vous à... -
Page 24: Oubli Du Mot De Passe
Veuillez noter le code de rappel, 3 secondes. Le projecteur affiche un code à puis contactez le service à la clientèle de InFocus. l’écran. Notez le numéro et éteignez votre Code de rappel : projecteur. -
Page 25: Désactivation De La Fonction De Mot De Passe
Confirmez le nouveau mot de passe en entrant à nouveau le nouveau mot de passe. Vous venez d’attribuer un nouveau mot de passe au projecteur. N’oubliez pas d’entrer ce nouveau mot de passe au prochain démarrage du projecteur. Pour quitter le menu à l’écran, appuyez sur MENU/EXIT. Désactivation de la fonction de mot de passe Pour désactiver la protection par mot de passe, retournez au menu CONFIG. -
Page 26: Ajustement De L'image Projetée
• Le type de signal d’entrée détermine les options disponibles pour le Mode prédéfini. Voir "Sélection d’un mode d’image" à la page 30 pour plus d’informations. • La résolution native de ce projecteur est dans un format 4:3. Pour les meilleurs résultats d’affichage de l’image, sélectionnez et utilisez un signal d’entrée avec cette résolution. -
Page 27: Réglage Fin De La Taille Et De La Netteté De L'image
Réglage fin de la taille et de la netteté de l’image Réglez la taille de l’image projetée à l’aide de la molette de zoom. Ensuite, réglez la netteté de l’image à l’aide de la molette de mise au point. Correction trapézoïdale La distorsion trapézoïdale correspond au fait qu’une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. -
Page 28: Agrandir Et Rechercher Des Détails
Agrandir et rechercher des détails Si vous souhaitez afficher plus de détails concernant l’image projetée, agrandissez- la. Utilisez les touches de direction pour vous déplacer dans l’image. • Utilisation de la télécommande Appuyez sur Digital Zoom +/- pour afficher la barre de Zoom. Appuyez sur Digital Zoom + pour agrandir le centre de l’image. -
Page 29: Sélection Du Format
Sélection du format Le format correspond au rapport entre la largeur de l’image et sa hauteur. Le format de la plupart des téléviseurs analogiques et ordinateurs est de 4:3, ce qui correspond à la valeur par défaut pour ce projecteur, et le format des téléviseurs numériques et des DVD est généralement de 16:9. -
Page 30: Optimisation De L'image
16:9: Met une image à l’échelle afin qu’elle s’affiche au centre de l’écran en respectant un format de 16:9. Cette option est recommandée pour les images auxquelles le rapport hauteur/ Image 16:9 largeur 16:9 est déjà appliqué, telles que les images des téléviseurs haute définition, ce qui permet de conserver le rapport lors de l’affichage. -
Page 31: Utilisation De Couleur Du Support De Projection
Signaux d’entrée vidéo : S-Video, Video, D-Sub / Comp. (YPbPr) Mode Luminosité max. : Ce mode idéal pour les jeux vidéo dans un environnement normalement éclairé. Mode Standard (Par défaut) : Ce mode est adapté pour les films et séquences vidéo aux couleurs vivantes des appareils photos ou caméscopes numériques. -
Page 32: Réglage Précis De La Qualité De L'image Dans Les Modes Utilisateur
Réglage précis de la qualité de l’image dans les modes utilisateur En fonction du type de signal sélectionné, des fonctions définissables par l’utilisateur sont disponibles lorsque le mode Mode Util. 1 ou Mode Util. 2 est sélectionné. Vous pouvez ajuster ces fonctions selon vos besoins. Ajustement de Luminosité... -
Page 33: Ajustement De Couleur Brillante
Ajustement de Couleur brillante Choisissez Couleur brillante dans le menu IMAGE et sélectionnez en appuyant sur le projecteur ou la télécommande. Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevée tout en offrant des couleurs plus vraies et plus éclatantes dans l’image. - Page 34 La Gestion couleur 3D fournit six groupes de couleurs (RGBCMY) à ajuster. Lorsque vous sélectionnez chaque couleur, vous pouvez ajuster sa plage et sa saturation en fonction de vos préférences. Si vous acheté un disque de test contenant différents modèles de test des couleurs, il peut être utilisé...
-
Page 35: Réglage Du Minuteur De Présentation
Réglage du minuteur de présentation Le minuteur de présentation permet d’indiquer à l’écran la durée d’une présentation afin de vous permettre de mieux gérer votre temps. Suivez les étapes ci-dessous pour utiliser cette fonction : Allez au menu CONFIG. SYSTÈME: de Minuteur de présentation base >... -
Page 36: Masquage De L'image
Pour annuler le minuteur, procédez comme suit. Accédez au menu CONFIG. SYSTÈME: de base > Minuteur de présentation et choisissez Désact.. Appuyez surMODE/ENTER. Un message de confirmation s’affiche. Choisissez Oui et appuyez sur MODE/ENTER pour confirmer. Le message «Le minuteur est désactivé» s’affichera à l’écran. Masquage de l’image Pour attirer l’attention du public sur le présentateur, vous pouvez utiliser BLANK sur le... -
Page 37: Arrêt Sur Image
• Lorsque le verrouillage des touches du panneau est activé, les touches de la télécommande peuvent toujours être utilisées. • Si vous appuyez POWER pour éteindre le projecteur sans désactiver le verrouillage des touches du panneau, celui-ci sera toujours activé lors de la prochaine mise sous tension du projecteur. -
Page 38: Réglage Du Son
Réglage du son Les réglages du son effectués comme suit auront effet sur le haut-parleur du projecteur. Assurez-vous d’avoir établi les connexions appropriées à l’entrée audio du projecteur. Voir "Connexion" à la page 13 pour la connexion de l’entrée audio. Désactivation du son Pour désactiver temporairement le son: Appuyez sur MENU/EXIT, puis appuyez sur... -
Page 39: Arrêt Du Projecteur
Arrêt du projecteur Appuyez sur POWER et un message de confirmation s’affiche. Si vous n’y répondez pas en quelques secondes, le message disparaît. Appuyez une seconde fois sur le bouton POWER. Le POWER (Voyant de l’alimentation) clignote en orange, la lampe s’éteint et les ventilateurs continuent à... -
Page 40: Utilisation Des Menus
Utilisation des menus Système de menus Notez que les menus à l’écran varient en fonction du type de signal sélectionné. Les options des menus ne sont disponibles que lorsque le projecteur détecte au moins un signal valide. S’il n’y a pas d’équipement connecté au projecteur ou qu’aucun signal n’est détecté, seules certaines options sont accessibles. - Page 41 Désactiver/5 min/10 min/15 min/ Minuteur d'inactivité 20 min/25 min/30 min Verr. touches panneau Activ./Désact. Désactiver/30 min/1 h/2 h/3 h/ Contrôleur du minuteur 4 h/8 h/12 h Écran d'accueil Noir/Bleu/InFocus Refroidissement rapide Activ./Désact. Mode Haute altitude Activ./Désact. Muet Activ./Désact. Param. audio Volume Durée aff.
-
Page 42: Description De Chaque Menu
Description de chaque menu FONCTION DESCRIPTION (paramètre par défaut/valeur) (valeur ou paramètre par défaut) Couleur du Corrige la couleur de l’image projetée si le support de support de projection n’est pas blanc. Voir "Utilisation de Couleur du projection support de projection" à la page 31 pour plus d’informations. - Page 43 FONCTION (valeur ou DESCRIPTION (paramètre par défaut/valeur) paramètre par défaut) Règle les teintes des couleurs rouge et verte de l’image. Voir Teinte "Ajustement de Teinte" à la page 32 pour plus d’informations. La fonction n’est disponible que lorsque Video ou S-Video avec le système NTSC est utilisé.
- Page 44 Permet de sélectionner le logo à afficher lors de la phase de d'accueil démarrage du projecteur. Trois options sont disponibles: Logo InFocus, écran Noir ou écran Bleu. (logo InFocus) La sélection de Activ. active la fonction et raccourcit le temps Refroidissem de refroidissement du projecteur de quelques secondes.
-
Page 45: Sous-Titrage
FONCTION (valeur ou DESCRIPTION (paramètre par défaut/valeur) paramètre par défaut) Activer Ss-tit. codé (Désact.) Active la fonction en sélectionnant Activ. lorsque le signal d’entrée sélectionné comporte du sous-titrage. • Sous-titrage : Un affichage à l’écran du dialogue, des commentaires et des effets sonores des émissions de Sous-titrage télévision et vidéos qui sont sous-titrées. - Page 46 FONCTION (valeur ou DESCRIPTION (paramètre par défaut/valeur) paramètre par défaut) Source Indique la source actuelle du signal. Mode prédéfini Indique le mode sélectionné dans le menu IMAGE. Résolution État système Indique la résolution native du signal d’entrée. actuel Système de couleurs Indique le format du système vidéo: NTSC, PAL, SECAM ou RVB.
-
Page 47: Entretien
Entretien Entretien du projecteur Votre projecteur ne nécessite que peu d’entretien. La seule chose à laquelle vous devez veiller est la propreté de la lentille. La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur si d’autres pièces doivent être remplacées. Nettoyage de la lentille Nettoyez la lentille dès que vous remarquez que sa surface est sale ou poussiéreuse. -
Page 48: Informations Relatives À La Lampe
Informations relatives à la lampe Familiarisation avec les heures de la lampe Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. La méthode de calcul de l’équivalent heures lampe est la suivante: (Équivalent) heures lampe totales = 1 (heures d’utilisation en mode économique) +4/3 (heures d’utilisation en mode normal) -
Page 49: Quand Remplacer La Lampe
Quand remplacer la lampe Lorsque le voyant de la lampe est rouge ou qu’un message conseillant de remplacer la lampe s’affiche, installez une nouvelle lampe ou consultez votre revendeur. L’utilisation d’une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projecteur, voire une explosion. ATTENTION Lorsque la lampe est trop chaude, le voyant de la lampe et le voyant d’avertissement de surchauffe s’allument. -
Page 50: Remplacement De La Lampe
Faites attention aux bords acérés dans le compartiment de la lampe. Lavez-vous les mains après le remplacement de la lampe. • Seules les lampes certifiées InFocus sont testées avec ce projecteur. L’utilisation d’autres pause un risque d’électrocution et d’incendie. Mettez le projecteur hors tension et débranchez-le de la prise murale. - Page 51 Desserrez la vis qui tient la lampe en place. Tirez le connecteur de la lampe d’une fente dans le compartiment de la lampe. Débranchez-le du projecteur comme illustré. Levez la poignée de sorte qu’elle soit placée verticalement. Tirez doucement sur la poignée pour retirer la lampe du projecteur.
- Page 52 Insérez la nouvelle lampe dans son compartiment en vous assurant qu’elle tient bien dans le projecteur. Reconnectez le connecteur de la lampe et replacez-le dans sa fente pour être à niveau avec le projecteur. Serrez la vis qui tient la lampe en place.
-
Page 53: Réinitialiser Le Compteur De La Lampe
Réinitialiser le compteur de la lampe 14. Après le logo de démarrage, ouvrez le Avis menu à l’écran. Allez au menu CONFIG. Réinit. compteur de SYSTÈME: avancée > Param. lampe. lampe ? Appuyez surMODE/ENTER. La page Réinit. Annul. Param. lampe s’affiche. Appuyez sur pour sélectionner Réinit. - Page 54 Voyants Voyant État et description Power Temp Lampe Événements - alimentation Le projecteur vient d’être connecté à une prise Orange Orange Orange secteur. Orange Désact. Désact. Mode veille Vert Désact. Désact. Mise en marche Clignotant Vert Désact. Désact. Fonctionnement normal 90 secondes de refroidissement sont nécessaires au projecteur car il n’a pas été...
-
Page 55: Dépannage
Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise CA située à l’arrière du projecteur et Le cordon d’alimentation n’alimente branchez-le sur la prise secteur. Si la prise pas l’appareil en électricité. secteur est dotée d’un interrupteur, assurez- vous que celui-ci est activé. -
Page 56: Caractéristiques
Caractéristiques Caractéristiques du projecteur Toutes les caractéristiques peuvent être modifiées sans notification préalable. Général Nom de produit Projecteur numérique Nom de modèle Caractéristiques optiques Résolution 800 x 600 SVGA 1024 x 768 XGA Système d’affichage 1-CHIP DMD Ouverture (nombre F) F=2,56 à... -
Page 57: Dimensions
Dimensions 264 mm (L) x 113 mm (H) x 225 mm (P) Fréquences de fonctionnement Fréquences de fonctionnement pour l’entrée PC Fréquence Fréquence Fréquence Résolution horizontale des pixels Mode verticale (Hz) (kHz) (MHz) 31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 640 x 480 37,500... -
Page 58: Fréquences De Fonctionnement Pour Les Entrées Vidéo Et S-Vidéo
Fréquences de fonctionnement pour l’entrée YP composantes Fréquence horizontale Format du signal Fréquence verticale (Hz) (kHz) 480i(525i)@60Hz 15,73 59,94 480p(525p)@60Hz 31,47 59,94 576i(625i)@50Hz 15,63 50,00 576p(625p)@50Hz 31,25 50,00 720p(750p)@60Hz 45,00 60,00 720p(750p)@50Hz 37,50 50,00 1080i(1125i)@60Hz 33,75 60,00 1080i(1125i)@50Hz 28,13 50,00 L’affichage d’un signal 1080i(1125i) à... -
Page 59: Informations De Copyright
InFocus Corporation exclut toute garantie, expresse ou implicite, quant au contenu du présent document, notamment en termes de qualité et d’adéquation à un usage particulier. Par ailleurs InFocus Corporation se réserve le droit de réviser le présent document et d’y apporter des modifications à tout moment sans notification préalable.
