Sommaire des Matières pour InFocus XS1

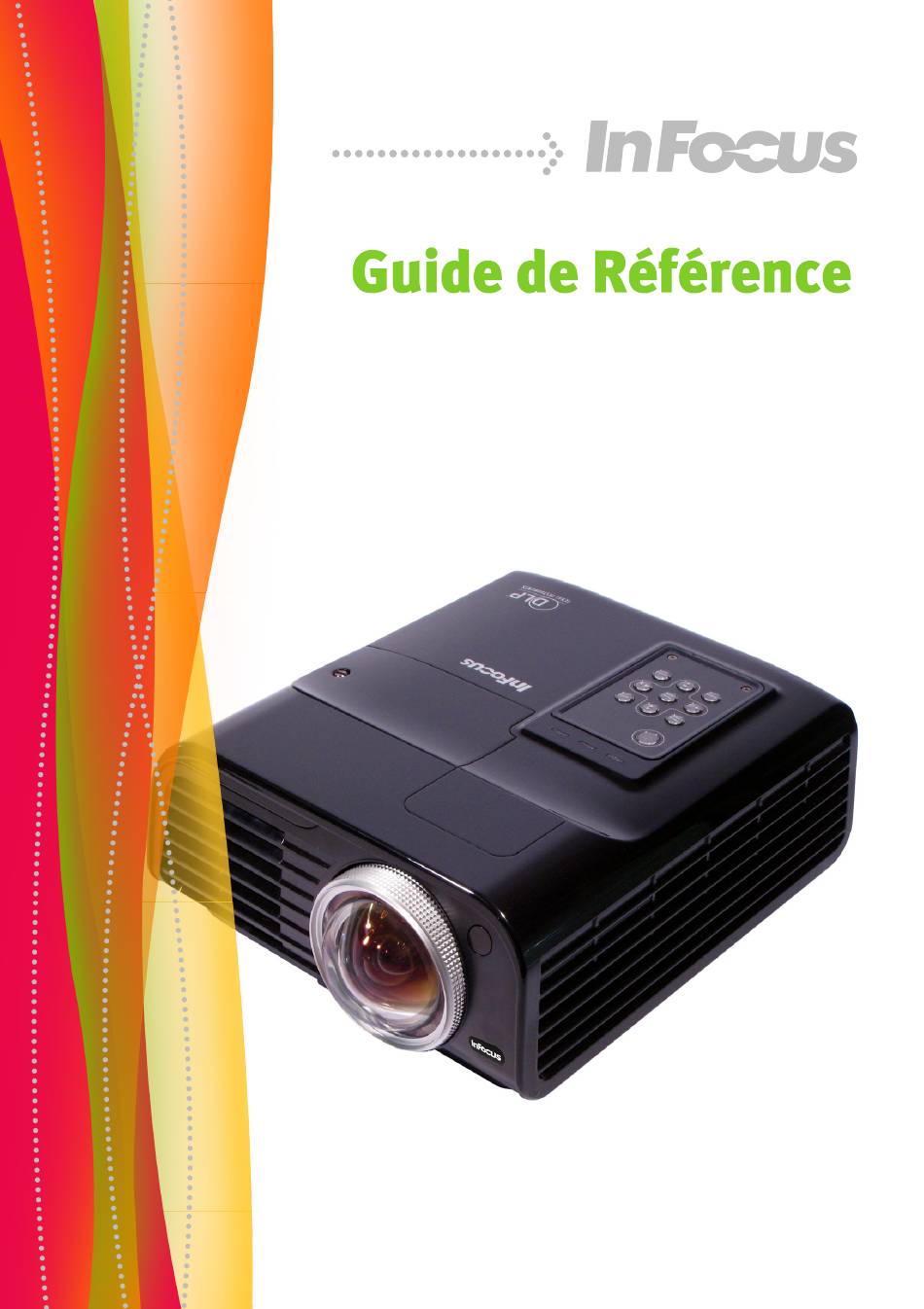

- Page 1 Téléchargé sur www.lampe-videoprojecteur.info...
-
Page 2: Table Des Matières
Table des matières Masquage de l’image....42 Introduction....3 Fonctionnement en altitude ..42 Caractéristiques du projecteur ..3 Réglage du son......43 Contenu de l’emballage ....4 Personnalisation de l’affichage Vue extérieure du projecteur..5 des menus du projecteur ..... 43 Commandes et fonctions .... -
Page 3: Introduction
Introduction Caractéristiques du projecteur D’une convivialité sans pareille, ce projecteur à moteur optique hautes performances garantit une projection fiable en toute simplicité. Il présente les caractéristiques suivantes. • Correction de la couleur du support de projection permettant la projection sur des surfaces de différents coloris prédéfinis •... -
Page 4: Contenu De L'emballage
Contenu de l’emballage Le projecteur est livré avec les câbles requis pour une connexion à un PC ou à du matériel vidéo. Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci-dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. -
Page 5: Vue Extérieure Du Projecteur
Vue extérieure du projecteur Couvercle de la lampe Face avant / supérieure Système de ventilation (sortie d’air chaud) Lentille de projection Bouton à dégagement rapide Tableau de commande externe (Voir "Projecteur" à la page 6 pour plus d’informations.) Molette de mise au point Système de ventilation (entrée d’air froid) Capteur à... -
Page 6: Commandes Et Fonctions
Commandes et fonctions Projecteur Menu/Exit Permet d’activer l’affichage des menus à l’écran. Retourne au menu précédent de l’affichage des menus à l’écran, quitte et enregistre les paramètres de menu. Voir "Utilisation des menus" à la page 24 pour plus d’informations. Gauche Sélectionne les différentes options et effectue les réglages nécessaires. - Page 7 12. SOURCE Affiche la barre de sélection de la source. Voir "Changement de signal d’entrée" à la page 29 pour plus d’informations. 13. Mode/Enter Sélectionne un mode de configuration de l’image disponible. Voir "Sélection d’un mode d’image" à la page 35 pour plus d’informations.
-
Page 8: Télécommande
Télécommande Boutons Digital Zoom (+, -) Agrandissent ou réduisent la taille de l’image projetée. Voir "Agrandir et rechercher des détails sur l’image projetée" à la page 33 pour plus d’informations. Menu/Exit Permet d’activer l’affichage des menus à l’écran. Quitte et enregistre les paramètres de menu. -
Page 9: Portée Efficace De La Télécommande
Portée efficace de la télécommande Les capteurs à infrarouge (IR) de la télécommande se trouvent à l’avant et à l’arrière du projecteur. La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au capteur infrarouge du projecteur pour un fonctionnement optimal. -
Page 10: Positionnement Du Projecteur
à l’envers devant l’écran. Procurez-vous le kit de montage au plafond InFocus chez votre revendeur afin de fixer votre projecteur au plafond. Sélectionnez Plafond avant dans le menu CONFIG. SYSTÈME : de base > Position du projecteur après avoir allumé... -
Page 11: Identification De La Taille De Projection Souhaitée
Identification de la taille de projection souhaitée La distance entre la lentille du projecteur et l’écran, le réglage du zoom et le format vidéo ont chacune une incidence sur la taille de l’image projetée. 4:3 est le format natif de ce projecteur. Pour projeter une image au format complet 16:9 (grand écran), le projecteur peut redimensionner et adapter une image grand écran à... -
Page 12: Comment Déterminer La Position Du Projecteur Pour Une Taille D'écran Donnée
à la distance de projection. InFocus vous fournit un tableau de dimensions pour écrans 4:3 afin de vous aider à déterminer l’emplacement optimal de votre projecteur. Deux dimensions sont à... - Page 13 Une tolérance de 3% s’applique à ces chiffres en raison des variations des composants optiques. Si vous avez l’intention d’installer le projecteur de façon permanente, InFocus vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en...
-
Page 14: Connexion
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : Mettez préalablement tous les appareils hors tension. Utilisez les câbles appropriés pour chaque source. Branchez les câbles correctement. Pour les raccordements illustrés ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir "Contenu de l’emballage"... - Page 15 Le chemin de connexion final doit être similaire à celui du diagramme suivant : Ordinateur portable ou de bureau i. Câble VGA ii. Câble VGA vers DVI-A iii. Câble audio De nombreux ordinateurs portables n’activent pas automatiquement leur port vidéo externe lorsqu’ils sont connectés à...
- Page 16 Connexion d’un moniteur Si vous souhaitez visualiser un gros plan de votre présentation sur un moniteur en plus de l’écran, vous pouvez connecter la sortie de signal D-SUB OUT du projecteur à un moniteur externe à l’aide d’un câble VGA ou VGA vers DVI-A en suivant les instructions ci-dessous.
-
Page 17: Connexion D'appareils Vidéo Composantes
Connexion d’appareils vidéo composantes Cette section explique comment connecter le projecteur à des périphériques vidéo au moyen de câbles vidéo. Il est recommandé d’utiliser des connexions par câble pour vos présentations vidéo. Vous pouvez connecter votre projecteur à plusieurs appareils vidéo composantes équipés des prises de sortie suivantes : •... -
Page 18: Connexion Du Son
Connexion du son Le projecteur est équipé d’un haut-parleur mono intégré, conçu pour offrir une fonction sonore de base, afin d’accompagner les présentations professionnelles uniquement. Il n’est ni conçu ni prévu pour la reproduction sonore stéréo, contrairement à d’autres applications telles que le Home Cinéma. Toute entrée audio stéréo (le cas échéant) est mixée dans une sortie audio mono commune, par l’intermédiaire du haut-parleur du projecteur. - Page 19 Le chemin de connexion final doit être similaire à celui du diagramme suivant : Périphérique AV Câble DVI-D Câble ou DVI-I audio Dans le cas peu probable où vous connectez le projecteur à un lecteur DVD via l’entrée DVI-D du projecteur et l’image projetée affiche les mauvaises couleurs, veuillez changer l’espace couleur en YUV.
-
Page 20: Connexion D'un Appareil Vidéo Composantes
Connexion d’un appareil vidéo composantes Examinez votre appareil vidéo composantes pour déterminer s’il est équipé d’une série d’interfaces de sortie vidéo composantes inutilisées : • Si c’est le cas, vous pouvez continuer à suivre cette procédure. • Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique. -
Page 21: Connexion D'un Périphérique S-Vidéo
Connexion d’un périphérique S-Vidéo Examinez votre périphérique vidéo pour déterminer s’il est équipé d’une sortie S-Vidéo inutilisée : • Si c’est le cas, vous pouvez continuer à suivre cette procédure. • Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique. -
Page 22: Connexion D'un Périphérique Vidéo Composite
Connexion d’un périphérique vidéo composite Examinez votre périphérique vidéo pour déterminer s’il est équipé d’une série de sorties vidéo composite inutilisées : • Si c’est le cas, vous pouvez continuer à suivre cette procédure. • Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique. -
Page 23: Fonctionnement
Fonctionnement Mise en marche du projecteur Branchez le cordon d’alimentation au projecteur et à une prise murale. Allumez l’interrupteur de la prise murale (le cas échéant). Vérifiez que le POWER (Voyant de l’alimentation) du projecteur est orange une fois l’appareil mis sous tension. Retirez le couvercle de l’objectif. -
Page 24: Utilisation Des Menus
Désactiver Zoom numérique Minuteur d'inactivité Désactiver Verr. touches panneau Désact. Contrôleur du minuteur Désactiver Écran d'accueil InFocus My Screen RVB analogique MENU Quitter RVB analogique MENU Quitter Appuyez Menu/Exit deux Utilisez pour choisir le menu fois* sur le projecteur ou la CONFIG. -
Page 25: Sécuriser Le Projecteur
Sécuriser le projecteur Utilisation d’un verrou câble de sécurité Le projecteur doit être installé dans un lieu sûr pour éviter le vol. Si ce n’est pas le cas, achetez un verrou, compatible Kensington, pour sécuriser le projecteur. Vous trouverez une fente de verrouillage Kensington sur l’arrière du projecteur. Voir l’option 10 à... -
Page 26: Utilisation De La Fonction De Mot De Passe
Utilisation de la fonction de mot de passe À des fins de sécurité, le projecteur est doté d’une fonction de protection par mot de passe afin d’empêcher toute utilisation non autorisée. Le mot de passe peut être défini via le menu à l’écran. Il serait gênant d’activer la fonction de mot de passe et d’oublier ensuite votre mot de passe. -
Page 27: Oubli Du Mot De Passe
Notez le numéro et éteignez votre Veuillez noter le code de rappel, puis contactez le service projecteur. Contactez le service d’assistance à la clientèle de InFocus. local pour le déchiffrer. Vous devrez peut- être fournir une preuve d’achat pour garantir Code de rappel : que vous êtes autorisé... -
Page 28: Désactivation De La Fonction De Mot De Passe
Confirmez le nouveau mot de passe en entrant à nouveau le nouveau mot de passe. Vous venez d’attribuer un nouveau mot de passe au projecteur. N’oubliez pas d’entrer ce nouveau mot de passe au prochain démarrage du projecteur. Pour quitter le menu à l’écran, appuyez sur Menu/Exit. Désactivation de la fonction de mot de passe Pour désactiver la protection par mot de passe, retournez au menu CONFIG. -
Page 29: Changement De Signal D'entrée
Changement de signal d’entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu’un plein écran à la fois. Lors de la mise en marche, le projecteur recherche automatiquement les signaux disponibles. Assurez-vous que la fonction Recherche auto rapide du menu SOURCE est réglée sur Activ. -
Page 30: Modification De L'espace Couleur
En plus de sélectionner l’écran de démarrage prédéfini du projecteur parmi les options logo InFocus ou écran noir ou bleu, vous pouvez créer votre propre écran de démarrage à partir d’une image projetée depuis votre ordinateur ou source vidéo. -
Page 31: Ajustement De L'image Projetée
Ajustement de l’image projetée Ajustement de l’angle de projection Le projecteur est pourvu d’un pied de réglage à dégagement rapide et d’un pied de réglage arrière. Ils permettent de régler la hauteur de l’image et l’angle de projection. Pour régler le projecteur, procédez comme suit : Appuyez sur le bouton à... -
Page 32: Correction Trapézoïdale
Correction trapézoïdale La distorsion trapézoïdale correspond au fait qu’une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. C’est le cas lorsque le projecteur n’est pas perpendiculaire à l’écran. Pour corriger ce problème, vous devez non seulement ajuster la hauteur du projecteur, mais devrez le faire manuellement en suivant l’UNE des étapes suivantes. -
Page 33: Agrandir Et Rechercher Des Détails Sur L'image Projetée
Agrandir et rechercher des détails sur l’image projetée Si vous souhaitez afficher plus de détails concernant l’image projetée, agrandissez- la. Utilisez les touches de direction pour vous déplacer dans l’image. • Utilisation de la télécommande Appuyez sur Digital Zoom +/- pour afficher la barre de Zoom. -
Page 34: Sélection Du Format
Sélection du format Le format correspond au rapport entre la largeur de l’image et sa hauteur. Le format de la plupart des téléviseurs analogiques et ordinateurs est de 4:3, ce qui correspond à la valeur par défaut pour ce projecteur, et le format des téléviseurs numériques et des DVD est généralement de 16:9. -
Page 35: Optimisation De L'image
Optimisation de l’image Sélection d’un mode d’image Le projecteur comporte plusieurs modes d’image prédéfinis pour vous permettre de choisir le mode le mieux adapté à votre environnement d’exploitation et au type d’image de la source d’entrée. Pour sélectionner le mode souhaité, suivez l’une des procédures suivantes. -
Page 36: Utilisation De Couleur Du Support De Projection
Mode Util. 1/Mode Util. 2 mode : Rappelle les paramètres personnalisés en fonction des modes d’image actuellement disponibles. Voir "Configuration du mode Mode Util. 1/Mode Util. 2" à la page 36 pour plus d’informations. Configuration du mode Mode Util. 1/Mode Util. 2 Vous avez le choix entre deux modes définissables par l’utilisateur si les modes d’image disponibles actuellement ne sont pas adaptés à... -
Page 37: Réglage Précis De La Qualité De L'image Dans Les Modes Utilisateur
Réglage précis de la qualité de l’image dans les modes utilisateur En fonction du type de signal sélectionné, des fonctions définissables par l’utilisateur sont disponibles lorsque le mode Mode Util. 1 ou Mode Util. 2 est sélectionné. Vous pouvez ajuster ces fonctions selon vos besoins. Ajustement de Luminosité... -
Page 38: Ajustement De Brilliantcolor
Ajustement de BrilliantColor™ Choisissez BrilliantColor™ dans le menu IMAGE et sélectionnez en appuyant sur sur le projecteur ou la télécommande. Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevée tout en offrant des couleurs plus vraies et plus éclatantes dans l’image. - Page 39 Si vous acheté un disque de test contenant différents modèles de test des couleurs, il peut être utilisé pour contrôler la présentation des couleurs sur les moniteurs, les téléviseurs, les projecteurs, etc. Vous pouvez projeter une des images du disque sur l’écran et accéder au menu Gestion couleur 3D pour effectuer les ajustements.
-
Page 40: Réglage Du Minuteur De Présentation
Réglage du minuteur de présentation Le minuteur de présentation permet d’indiquer à l’écran la durée d’une présentation afin de vous permettre de mieux gérer votre temps. Suivez les étapes ci-dessous pour utiliser cette fonction : Allez au menu CONFIG. SYSTÈME : de Minuteur de présentation base >... -
Page 41: Touches De Contrôle Du Verrouillage
Pour annuler le minuteur, procédez comme suit. Accédez au menu CONFIG. SYSTÈME : de base > Minuteur de présentation et choisissez Désact. Appuyez surMode/Enter. Un message de confirmation s’affiche. Choisissez Oui et appuyez sur Mode/Enter pour confirmer. Le message « Le minuteur est désactivé » s’affichera à l’écran. Touches de contrôle du verrouillage Avec le verrouillage des touches du projecteur, vous pouvez éviter que les paramètres de votre projecteur soient modifiés accidentellement (par des enfants,... -
Page 42: Masquage De L'image
Masquage de l’image Pour attirer l’attention du public sur le présentateur, vous pouvez utiliser BLANK sur le projecteur ou la télécommande pour masquer l’image à l’écran. Lorsque l’image est masquée, le message 'Vierge' s’affiche dans le coin de l’écran. Lorsque cette fonction est activée et qu’une entrée audio est connectée, le son demeure audible. -
Page 43: Réglage Du Son
Réglage du son Les réglages du son effectués comme suit auront effet sur le haut-parleur du projecteur. Assurez-vous d’avoir établi les connexions appropriées à l’entrée audio du projecteur. Voir "Connexion" à la page 14 pour la connexion de l’entrée audio. Désactivation du son Pour désactiver temporairement le son : Appuyez sur Menu/Exit, puis appuyez sur... -
Page 44: Arrêt Du Projecteur
Arrêt du projecteur Appuyez sur Alimentation et un message de confirmation s’affiche. Si vous n’y répondez pas en quelques secondes, le message disparaît. Appuyez une seconde fois sur Alimentation. Le voyant de l’alimentation clignote en orange, la lampe s’éteint et les ventilateurs continuent à... -
Page 45: Utilisation Des Menus
Utilisation des menus Système de menus Notez que les menus à l’écran varient en fonction du type de signal sélectionné. Menu Sous-menu Options principal Couleur du Désact./Jaune clair/Rose/Vert support de clair/Bleu/Tableau noir projection Format 4:3/16:9/Auto/Réel Trapèze AFFICHAGE Position Phase Taille H Zoom numérique Source PC : Luminosité... - Page 46 Désactiver/5 min/10 min/15 min/ d'inactivité 20 min/25 min/30 min Verr. touches Activ./Désact. panneau Contrôleur du Désactiver/30 min/1 h/2 h/3 h/ minuteur 4 h/8 h/12 h Écran d'accueil Noir/Bleu/My Screen/InFocus My Screen Refroidissement Activ./Désact. rapide Mode Haute altitude Activ./Désact. Muet Activ./Désact. Param. audio Volume Durée aff.
-
Page 47: Menu Affichage
Menu AFFICHAGE FONCTION (valeur ou DESCRIPTION paramètre par défaut) Corrigez la couleur de l’image projetée si le support de projection Couleur du n’est pas blanc. Voir "Réglage précis de la qualité de l’image dans support de les modes utilisateur" à la page 37 pour plus d’informations. -
Page 48: Menu Image
Menu IMAGE Quelques réglages de l’image ne sont disponibles que lorsque certaines sources d’entrée sont utilisées. Les réglages non disponibles ne s’affichent pas à l’écran. FONCTION (valeur ou DESCRIPTION paramètre par défaut) Les modes d’image prédéfinis vous permettent d’optimiser le Mode prédéfini réglage de l’image en fonction du type de programme que vous (PC/DVI-A/DVI-D :... -
Page 49: Écran D'accueil
Permet de sélectionner le logo à afficher lors de la phase de Écran démarrage du projecteur. Quatre options sont disponibles : d'accueil Logo InFocus, écran Noir ou écran Bleu ou My Screen. (logo InFocus) Permet de capturer et enregistrer l’image projetée en tant que My Screen My Screen. - Page 50 Menu CONFIG. SYSTÈME : avancée FONCTION (valeur ou DESCRIPTION paramètre par défaut) Active ou désactive la fonction de refroidissement rapide. Refroidissem La sélection d’Activ. active la fonction et raccourcit le temps de ent rapide refroidissement du projecteur de 90 à environ 30 secondes. (Activ.) Ce mode convient à...
-
Page 51: Menu Informations
Rétablit les paramètres par défaut. Rétablir tous Les paramètres suivants sont conservés : Position, Phase, Taille H, les param Mode Util. 1, Mode Util. 2, Langue, Position du projecteur, Mode Haute altitude. Menu INFORMATIONS Ce menu vous indique l’état de fonctionnement actuel du projecteur. Quelques réglages de l’image ne sont disponibles que lorsque certaines sources d’entrée sont utilisées. -
Page 52: Entretien
Entretien Entretien du projecteur Votre projecteur ne nécessite que peu d’entretien. La seule chose à laquelle vous devez veiller est la propreté de la lentille. La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur si d’autres pièces doivent être remplacées. Nettoyage de la lentille Nettoyez la lentille dès que vous remarquez que sa surface est sale ou poussiéreuse. -
Page 53: Informations Relatives À La Lampe
Informations relatives à la lampe Familiarisation avec les heures de la lampe Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. La méthode de calcul de l’équivalent heures lampe est la suivante : (Équivalent) heures lampe totales = 1 (heures d’utilisation en mode économique) +4/3 (heures d’utilisation en mode normal) -
Page 54: Quand Remplacer La Lampe
Quand remplacer la lampe Lorsque le LAMP (voyant de la lampe) est rouge ou qu’un message conseillant de remplacer la lampe s’affiche, installez une nouvelle lampe ou consultez votre revendeur. L’utilisation d’une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projecteur, voire une explosion. ATTENTION Lorsque la lampe est trop chaude, le LAMP (voyant de la lampe) et le TEMP (voyant d’avertissement de surchauffe) s’allument. -
Page 55: Remplacement De La Lampe
• Pour assurer une performance optimale du projecteur, il est recommandé que vous achetiez une lampe de projecteur InFocus pour remplacer la lampe. • Si le remplacement de la lampe est effectué lorsque le projecteur est fixé à l’envers au plafond, assurez-vous que personne n’est au-dessous du connecteur de la lampe pour... - Page 56 Desserrez la vis qui tient la lampe en place. Levez la poignée de sorte qu’elle soit placée verticalement. Tirez doucement sur la poignée pour retirer la lampe du projecteur. ATTENTION • Si vous tirez trop vite, la lampe pourrait casser et du verre pourrait tomber dans le projecteur.
- Page 57 Serrez la vis qui tient la lampe en place. ATTENTION • Une vis mal serrée peut être à l'origine d'une mauvaise connexion, susceptible d'entraîner des dysfonctionnements au niveau du projecteur. • Ne serrez pas la vis excessivement. Assurez-vous que la poignée est correctement remise en place de manière horizontale.
- Page 58 Voyants Voyant État et description POWER TEMP LAMP Événements - alimentation Le projecteur vient d’être connecté à une prise secteur Orange Orange Orange ou la porte de la lampe est ouverte. Mode veille. Orange Désact. Désact. Vert Mise en marche. Désact.
-
Page 59: Dépannage
Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise CA située à l’arrière du projecteur et branchez- Le cordon d’alimentation n’alimente le sur la prise secteur. Si la prise secteur est pas l’appareil en électricité. dotée d’un interrupteur, assurez-vous que celui-ci est activé. -
Page 60: Caractéristiques
Caractéristiques Caractéristiques du projecteur Toutes les caractéristiques peuvent être modifiées sans notification préalable. Caractéristiques optiques Commande Résolution Contrôle série USB 1024 x 768 XGA Type mini B Système d’affichage Contrôle série RS-232 1-CHIP DMD 1 port mini DIN à 8 broches Ouverture (nombre F) Terminaux d’entrée F=2,42 (fixe) -
Page 61: Dimensions
Dimensions 274,87 mm (W) x 131,30 mm (H) x 304,99 mm (D) 274,87 304,99 131,30 48,57 74,30 Fréquences de fonctionnement Fréquences de fonctionnement pour l’entrée PC (notamment DVI-D) Fréquence Fréquence Fréquence Résolution horizontale verticale des pixels Mode (kHz) (Hz) (MHz) 31,469 59,940 25,175... -
Page 62: Fréquences De Fonctionnement Pour Les Entrées Vidéo Et S-Vidéo
Fréquences de fonctionnement pour l’entrée YP composantes Fréquence Fréquence verticale Format du signal horizontale (kHz) (Hz) 480i(525i)@60Hz 15,73 59,94 480p(525p)@60Hz 31,47 59,94 576i(625i)@50Hz 15,63 50,00 576p(625p)@50Hz 31,25 50,00 720p(750p)@60Hz 45,00 60,00 720p(750p)@50Hz 37,50 50,00 1080i(1125i)@60Hz 33,75 60,00 1080i(1125i)@50Hz 28,13 50,00 Fréquences de fonctionnement pour les entrées Vidéo et S-Vidéo Fréquence de... -
Page 63: Informations De Copyright
InFocus Corporation exclut toute garantie, expresse ou implicite, quant au contenu du présent document, notamment en termes de qualité et d’adéquation à un usage particulier. Par ailleurs InFocus Corporation se réserve le droit de réviser le présent document et d’y apporter des modifications à tout moment sans notification préalable.
