POUR TOUTES LES PORTES RIGIDES

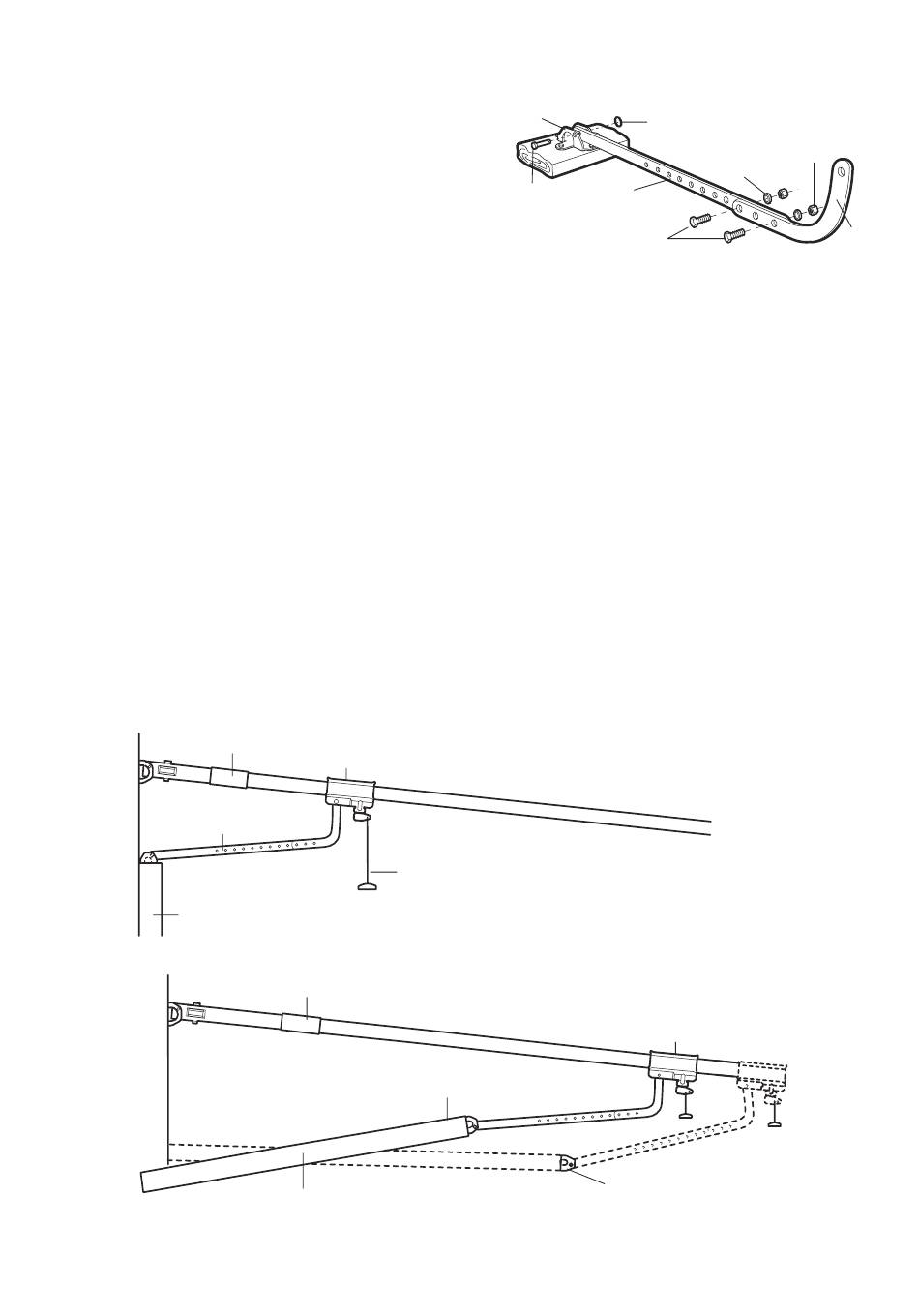

1. Assemblage des biellettes:
• Assembler les biellettes droite et courbée à leur plus
grande longueur (2 ou 3 trous se chevauchant).
• La porte étant fermée, raccorder la biellette droite au
support de la porte à l'aide d'un axe de chape de
5/16 de po x 1-1/4 de po.
• Faire tenir l'axe de chape avec un anneau d'arrêt.
• Tirer sur la poignée de déclenchement manuel pour
déconnecter la partie extérieure du chariot de sa partie
intérieure, en tirant vers le bas et en faisant glisser la
partie extérieure du chariot vers le moteur de
l'ouvre-porte.
• Connecter la biellette courbée au chariot à l'aide de
l'axe de chape de 5/16 de po x 1-1/4 de po et de
l'anneau d'arrêt.
REMARQUE: Réglage de la fin de course de la page
suivante:
• Le chariot se raccordera automatiquement. Sinon,
revoir la section portant sur la fonction de verrouillage
du chariot à la page 31.
• Lors du réglage de la course d'ouverture à la page
suivante, la porte ne devrait pas être inclinée vers
l'arrière tel qu'illustré ci-dessous lorsqu'elle est
complètement ouverte. Une légère inclinaison arrière
entravera le mouvement ou provoquera un mouvement
saccadé de la porte lors de son ouverture ou de sa
fermeture à partir de la position complètement ouverte.
Figure 5
Chariot intérieur
Biellette
Porte
fermée
All manuals and user guides at all-guides.com
Chariot extérieur
Poignée de déclenchement d'urgence
Chariot intérieur
Angle correct
Porte ouverte
Figure 4
Support
de la porte
xe de chape de Biellette
/16 de po x 1-1/4 de po droite
Boulon de
5/16 de po-
18x7/8 de po
Chariot extérieur
Porte inclinée vers l'arriére
(Incorrecte)
26
Anneau
d'arrêt
Écrous de
5/16 de po-18
Rondelle-frein
de 5/16 de po
Biellette
courbée
