2 Présentation de système CTEL
Chaque module maître CTEL commande le transfert des données vers les modules I/O à I-Port
décentralisé dans un terminal CPX.
En principe, plusieurs modules maîtres CTEL peuvent être utilisés conjointement dans un terminal CPX.
Le nombre de modules maîtres CTEL utilisables dans un terminal CPX est limité par
l'espace d'adresses disponible du terminal CPX, soit au maximum 64 octets d'entrée et
64 octets de sortie.

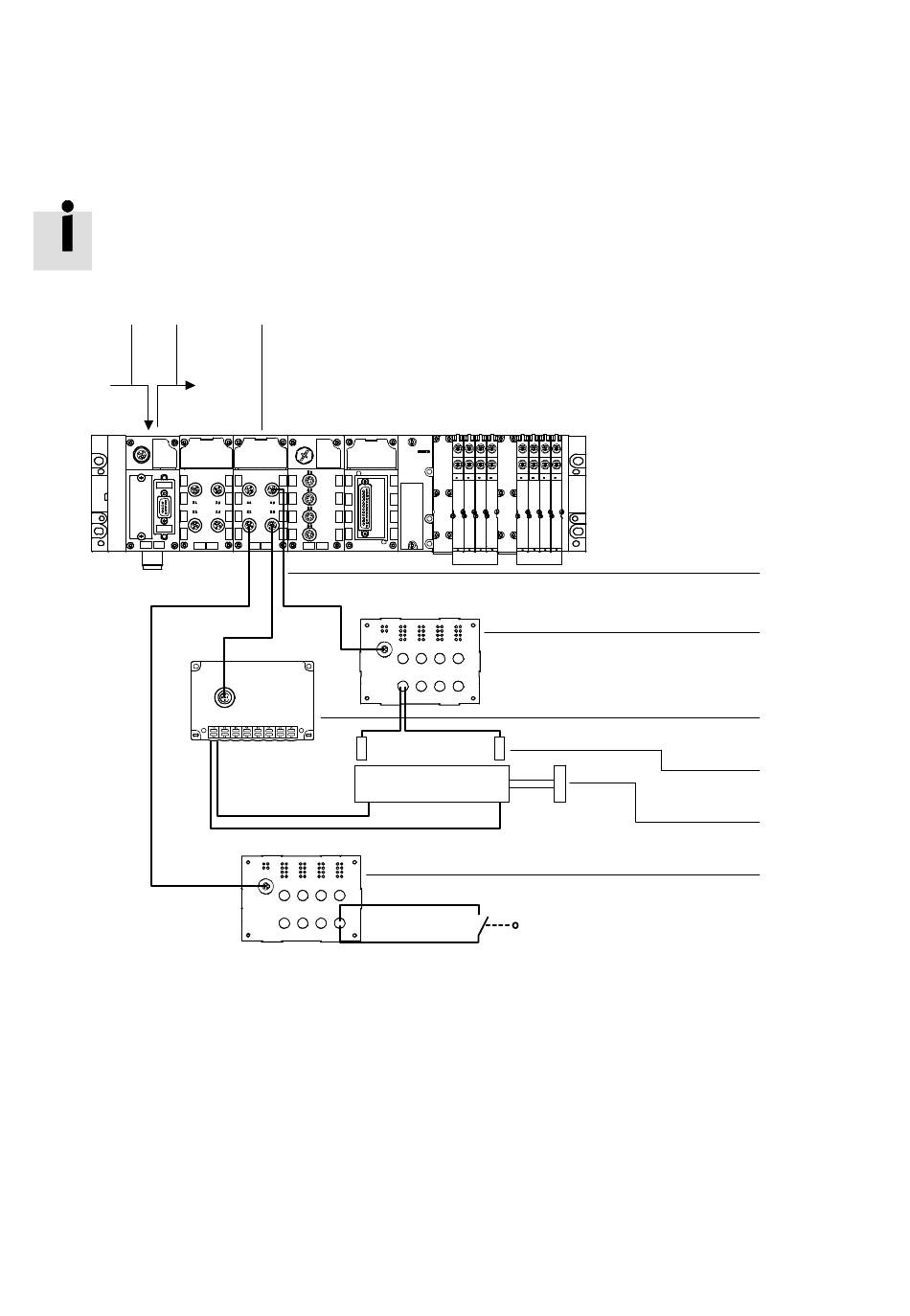

1 2
1
Bus de terrain (entrant)
2
Bus de terrain (sortant)
3
Module maître CTEL
4
Câbles de connexion I-Port
5
Module d'entrée I-Port
Fig. 2.2
Le module maître CTEL assure un échange des données I/O permanent entre le terminal CPX et les
appareils connectés au module maître CTEL.
10
3
6
Terminal de distributeurs I-Port
7
Capteur
8
Vérin
9
Module d'entrée I-Port
