Introduction
Carte contrôleur de la librairie
La carte contrôleur de la librairie comporte un microprocesseur unique ainsi que les
périphériques logiques associés permettant de contrôler la robotique et les fonctions
générales. Le microprocesseur permet l'interface SCSI entre la librairie et le système
hôte.
REMARQUE : la terminaison SCSI doit toujours être connectée à la carte contrôleur de la
librairie pour que celle-ci fonctionne correctement lorsqu'elle est configurée comme unité
indépendante ou maîtresse.
La carte contrôleur de la librairie prend place dans une cage située à l'arrière
de la librairie ; l'entretien s'effectue à l'aide d'un simple tournevis Phillips n°1
(voir Figure 1–5).
IMPORTANT : sur les librairies MSL5000, la carte contrôleur doit être installée sur le
connecteur droit de la cage (cage supérieure pour la MSL5052/MSL5060). Les autres
connecteurs des librairies MSL5000 ne prennent pas en charge les connexions nécessaires
au bon fonctionnement de la carte contrôleur.

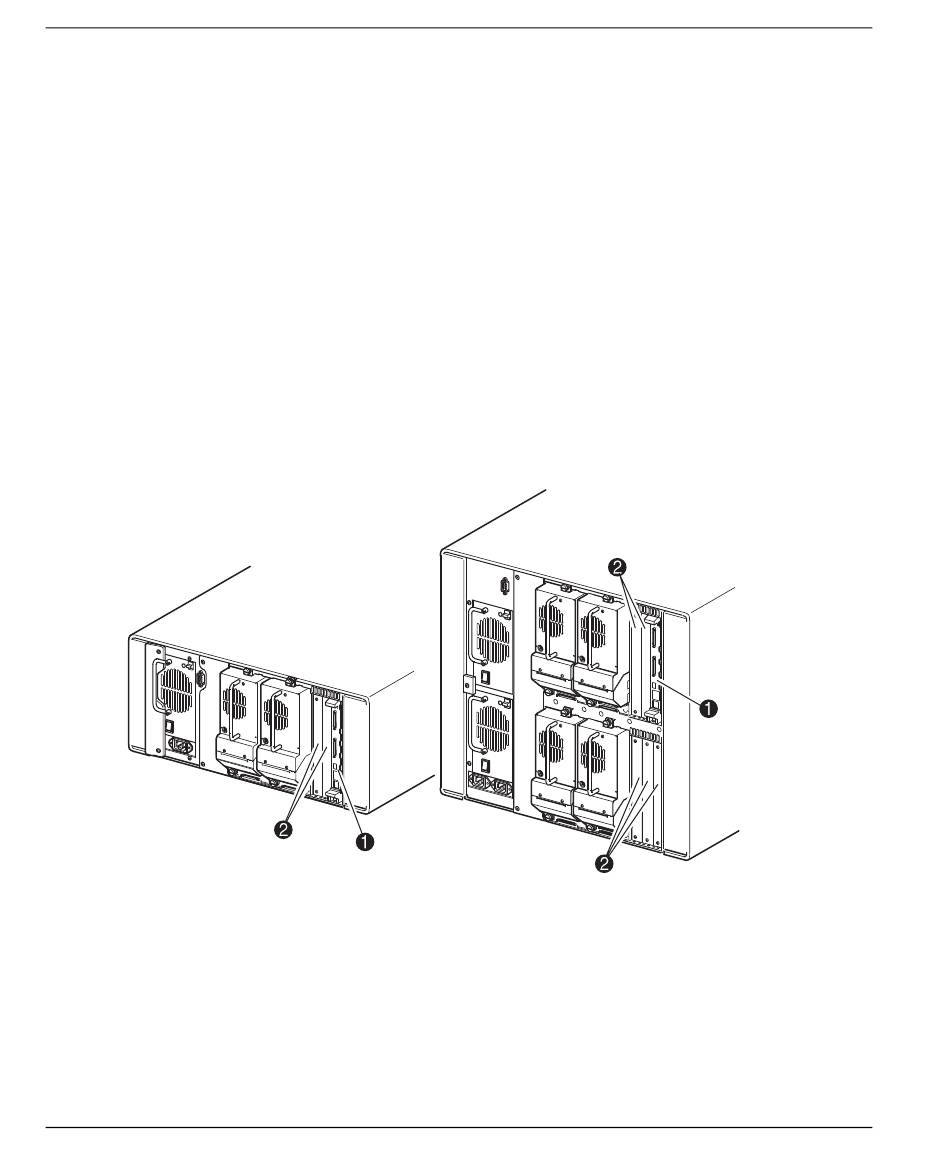

Figure 1–5 : Carte contrôleur de la librairie
1
Carte contrôleur de la librairie onnecteurs PCI accessoires installés en usine (jusqu'à 5)
2
Connecteurs PCI accessoires installés en usine (jusqu'à 5)
1–8 manuel de l'utilisateur de la librairie MSL5000
