Exemples de configuration

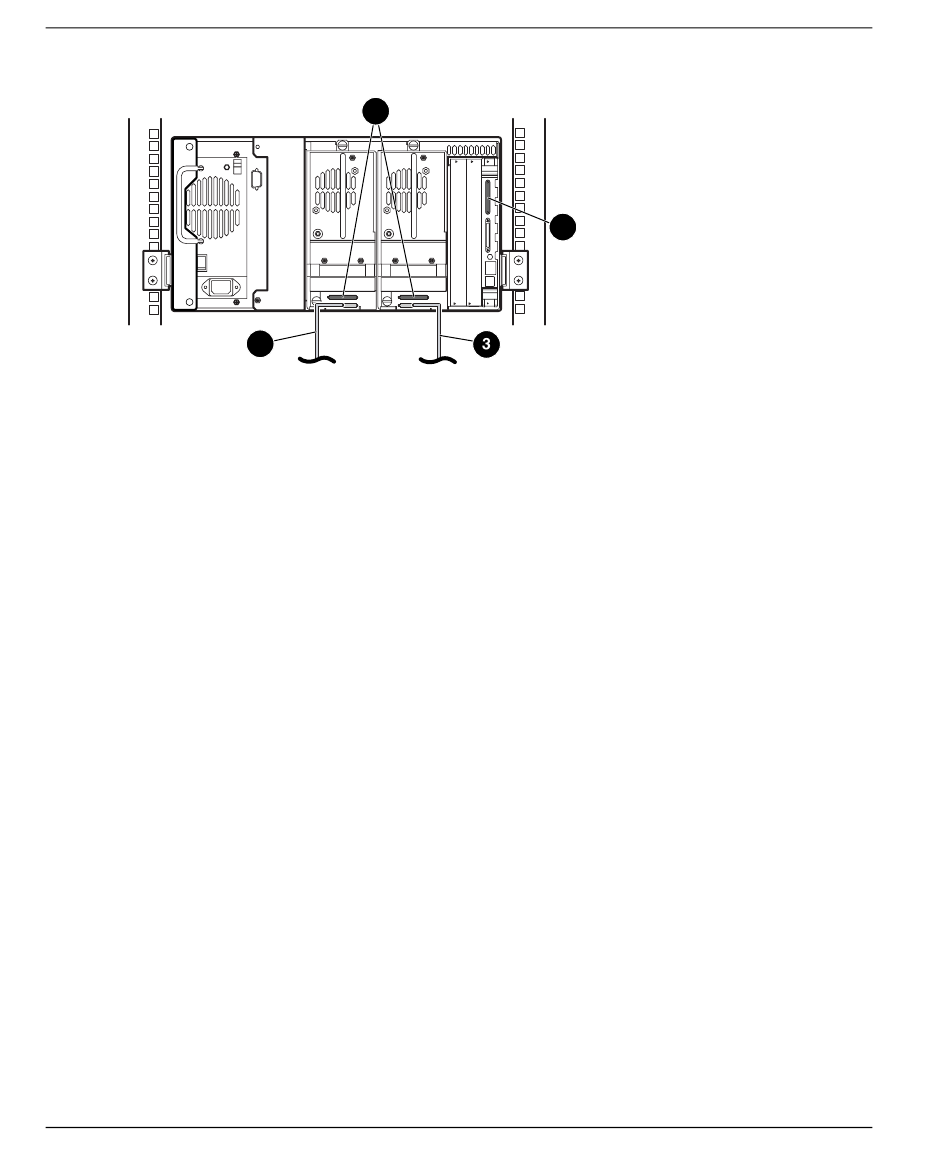

Figure E–5 : MSL5026/MSL5030 unique, 2 hôtes/2 unités,
mode séquentiel partagé
1
Terminaison SCSI
2
Câble de l'hôte (Bus 1, vers le système hôte)
3
Câble de l'hôte (Bus 0, vers le système hôte)
Remarques :
•
il n'y a pas de connexion SCSI vers le module de contrôleur de la librairie.
•
Celui-ci est équipé d'une terminaison.
•
Cette configuration nécessite une troisième terminaison SCSI LVD/SE.
Seulement deux sont fournies avec la MSL5026/MSL5030 et sont connectées
à chaque unité.
E–4
1
2
1
manuel de l'utilisateur de la librairie MSL5000
