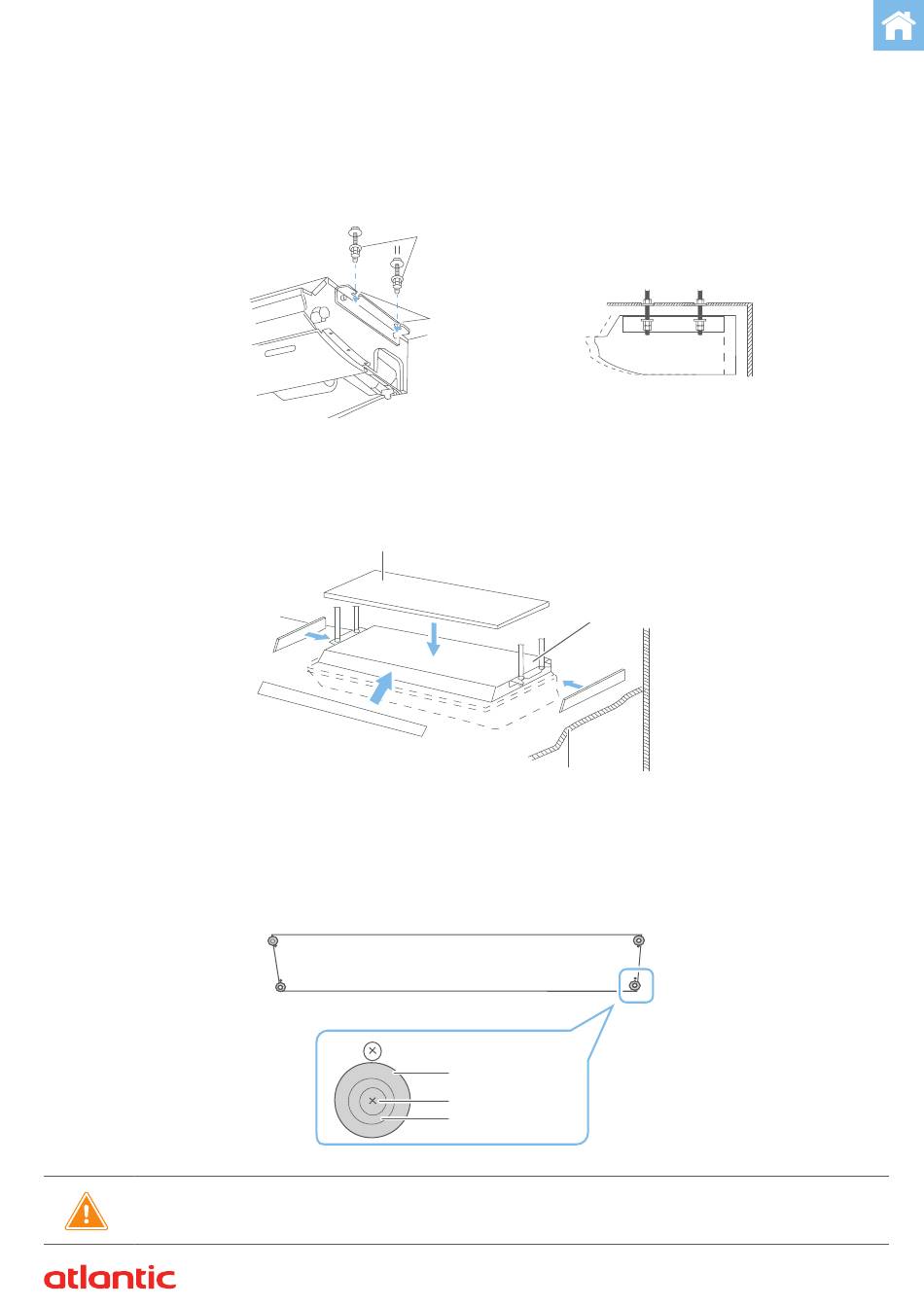

4.6. Mise en place de l'unité intérieure au plafond
1.
Soulever l'unité et présenter les suspensions dans les encoches des équerres de fixation situées
de chaque côté de l'unité (4 emplacements). Faire glisser l'unité en arrière.
2.
Fixer l'unité en serrant les écrous B ainsi que les écrous de serrage M10.
3.
Veiller à ce que l'unité soit fixée solidement et parfaitement mise à niveau.
4.7. Mise en place de l'unité intérieure semi encastrée
Renforcer l'isolation tout autour de l'unité pour éviter les risques de fuite d'eau.
4.8. Mise en place de l'unité intérieure au sol
Lors de l'installation de l'unité au sol, fixer les quatre pieds en caoutchouc (accessoires) sur la plaque
inférieure de l'unité à l'aide de 4 vis 4x16 et de 4 rondelles plates (accessoires), comme indiqué ci-
dessous.
•
Pour assurer un bon fonctionnement de l'évacuation des condensats, et pour éviter
que des fuites d'eau ne se produisent, s'assurer d'une parfaite mise à niveau de l'unité.
Suspension
Plafond
Mur
Isolant en laine de verre
(épaisseur de 10 à 20 mm)
Plaque inférieure de l'appareil
Faux-plafond
Équerre de fixation
Partie encastrée de
l'unité intérieure
Faux-plafond
Pied en caoutchouc
Vis 4x16
Rondelle
Mur
Mur
17
