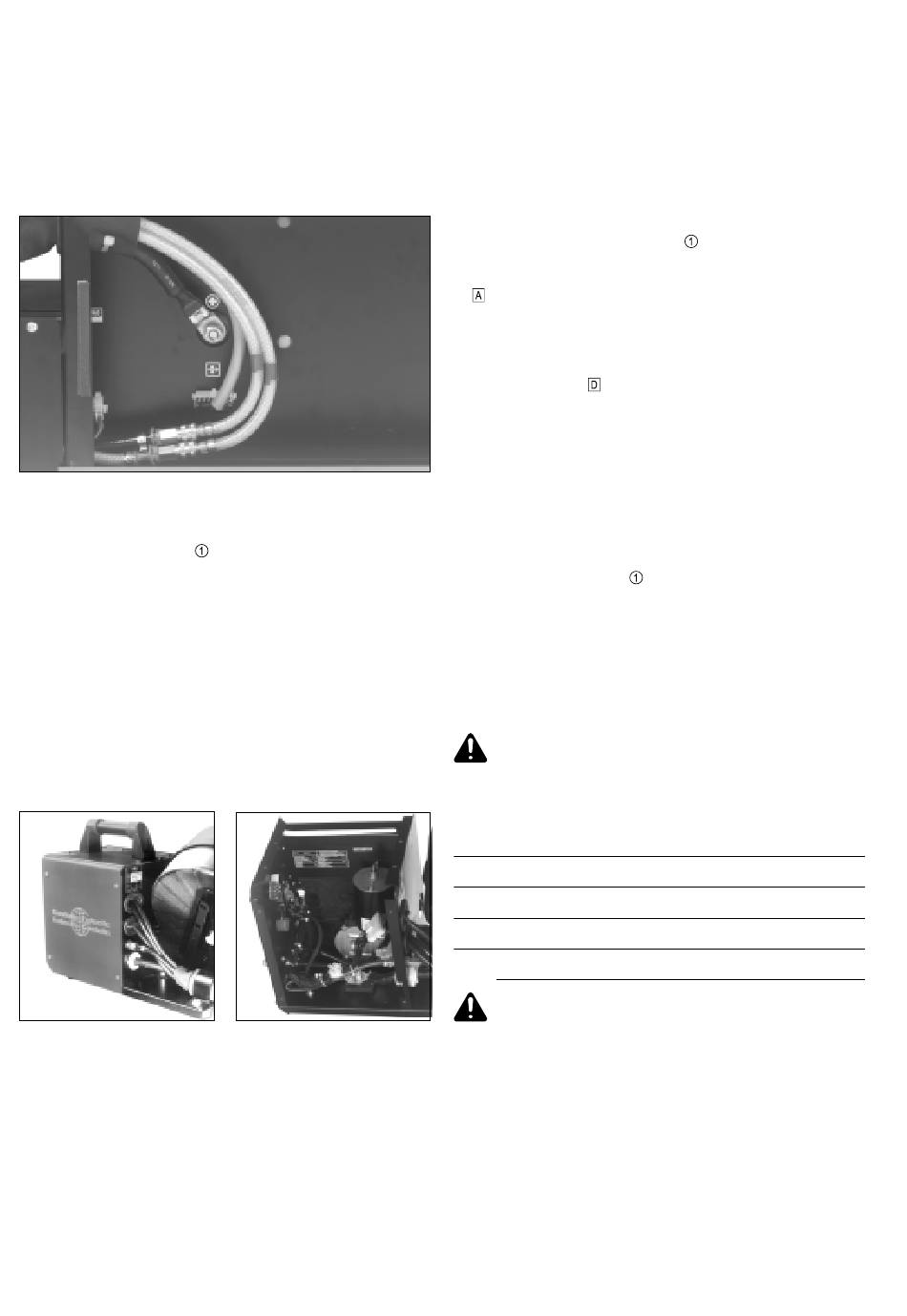

- Visser la cosse de câble de la ligne positive sur le boulon
moyennant la vis et la rondelle correspondantes.
- Raccorder les tuyaux flexibles de l'aller d'eau et du retour
d'eau sur les bonnes couleurs des raccords de l'appareil
de refroidissement
- Monter l'enveloppe de boîtier
Fig.16 Montage du faisceau de câbles de connexion
Montage du faisceau de câbles de connexion sur l'avance
de fil
- Interrupteur de réseau
- Enlever l'enveloppe droite de l'avance de fil
- Faire passer le faisceau de câbles à travers la pince et les
traversées du boîtier
- Brancher du bon côté la fiche de commande du faisceau de
câbles de connexion (16 broches)
- Visser la cosse de câble de la ligne positive sur le boulon
moyennant la vis et la rondelle correspondantes.
- Serrer la décharge de traction
- Faire passer les tuyaux flexibles de l'aller et du retour d'eau
à travers la traversée supérieure et les visser sur le front
- Visser l'écrou hexagonal du tuyau flexible de gaz sur le
raccord de gaz de l'appareil d'avance de fil et le serrer
- Monter l'enveloppe du boîtier de l'appareil d'avance de fil
Fig.17 Vue de derrière de l'avance
de fil DS II
Montage / raccord de la bouteille à gaz
- Mettre la bouteille à gaz sur la console à côté de l'appareil
de refroidissement
- Fixer la bouteille à gaz par la chaîne de sécurité
Note! La fixation optimale n'est assurée que sur la partie
supérieure de la bouteille à gaz (non sur le col de la bouteille)
- Enlever le capot protecteur de la bouteille à gaz
- Tourner la vanne de la bouteille à gaz brièvement à gauche
pour enlever les boues autour de la place de travail
en position "O"
Fig.18 Montage du faisceau de
câbles de connexion de la
DS II
- Vérifier le joint du détendeur de gaz
- Visser le détendeur de gaz sur la bouteille à gaz et le serrer
- Connecter le tuyau flexible de gaz de l'installation au déten-
deur de gaz

Montage de la torche de soudage

- Mettre l'interrupteur de réseau
- Raccorder la torche de soudage correctement équipée
avec le tube d'entrée d'abord au raccord central de torche
de la source de courant ou de l'avance de fil respective-
ment
- Serrer à main la collerette de fixation
- Raccorder les tuyaux flexible de l'aller d'eau et du retour
d'eau de la torche de soudage sur les bonnes couleurs des
raccords à fiche de la source de courant ou de l'avance
de fil respectivement
Mise en service de l'appareil de
refroidissement
Note! Avant chaque mise en service de l'appareil de refroidis-
sement il faut contrôler le niveau de réfrigérant et la pureté du
réfrigérant.
- Interrupteur de réseau
- Enlever le bouchon fileté de la tubulure de remplissage
- Remplir du réfrigérant (rapport de mélange suivant la table
suivante)
- Monter de nouveau le bouchon fileté
Note! Utiliser seulement de l'eau de conduite propre. D'autres
produits antigel ne peuvent pas être recommandés en raison
de leur conductivité .
Attention! Étant donné que Castolin n'a pas d'influence
sur la qualité, pureté et le niveau du réfrigérant, aucune
garantie ne peut être assumée en ce qui concerne la
pompe à réfrigérant.
Temp. extérieure Rapport de mélange eau : esprit de vin
+ °C à -5°C
-5°C à -10°C
-10°C à -15°C
-15°C à -20°C
Attention! Il faut contrôler régulièrement le débit d'eau
- le retour sans perturbations doit être visible. En cas
d'utilisation d'un faisceau de câbles d'allongement il
faut remplir du réfrigérant pour maintenir le niveau de
réfrigérant.
Fonction déconnexion de l'appareil de refroidissement
120 sec. après le dernier soudage l'appareil de refroidisse-
ment est commuté au mode stand-by. Quand un nouveau
soudage est commencé l'appareil de refroidissement est
réactivé.
11
dans la position "O"
en position "O"
4,00 l : 1,00 l
3,75 l : 1,25 l
3,50 l : 1,50 l
3,25 l : 1,75 l
