Interrupteur de réseau On / Off ...à indication intégré "prêt
à être mis en service (illuminée quand l'interrupteur de
réseau est en position ON)
Commutateur à gros échelons... subdivise la gamme de
marche à vide et de tension de soudage ainsi que la
gamme de puissance de soudage de l'installation de
soudage en 3 ou 4 échelons (1-3; 1-4)
Commutateur à fins échelons...subdivise chaque échelon
gros de la gamme de gros échelons (1-4) en 1-7 échelons
fins
Régulateur de vitesse de fil ... pour régler la vitesse du fil
Échelle graduée m/min ... pour régler sans intervalle la
vitesse de fil de 1 - 18 m/min en service manuel
Échelle graduée % ... pour corriger la vitesse de fil program-
mée (+/- 30%) en service de programme (en fonction du
diamètre de fil, du programme de soudage, du commuta-
teur à gros et fins échelons)
Sélecteur de diamètre de fil ... pour sélectionner le diamèt-
re de fil à souder en service de programme
Sélecteur de programme de soudage ... pour sélectionner
le programme de soudage en fonction du gaz et protection
et du matériau d'apport

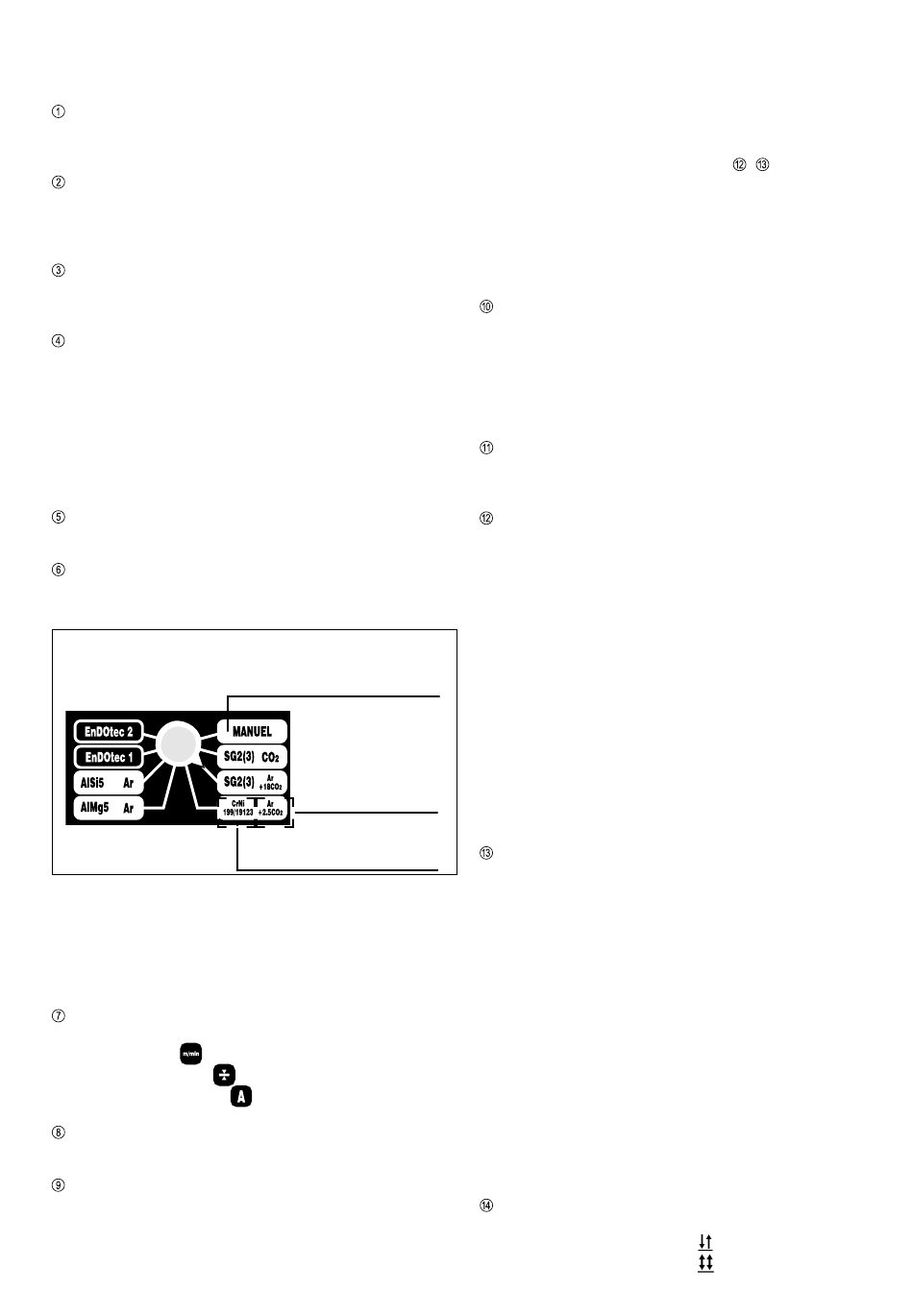

Fig.5
Explication des dénominations sur le sélecteur du programme de
soudage
Note! Quand les fils fourrés et/ou gaz de protection sont
légèrement différents des valeurs données, on peut faire des
corrections par le régulateur de vitesse de fil (échelle graduée
%).
Sélecteur indication numérique ... pour sélectionner et
indiquer la fonction désirée sur l'indication numérique
- vitesse de fil
(valeur théorique)
- épaisseur de tôle
- Courant de soudage
Indication défaut ...illuminée quand l'appareil est ther-
miquement surchargé
Indication NoProgram
- illuminée, quand le sélecteur de programme de souda-
ge est en position "manuel"
- clignote lors de la sélection d' un diamètre de fil ou d'un
programme de soudage, quand les données de souda-
ge ne sont pas programmés .
Service manuel... la vitesse de fil doit
être adaptée à la tension de soudage
moyennant le régulateur de vitesse de
fil (échelle graduée m/min)
Composition du gaz de
protection et rapport de
mélange des différants
composants en %
Désignation DIN ou alliage du fil de
soudage
(valeur approximative)
(valeur théorique ou effective)
- clignote lors de la sélection d'un échelon gros ou fin qui
n'est pas approprié pour le programme de soudage
sélectionné; en même temps le signe L ou H est indiqué
sur les indications numériques
L ... dépassement de la gamme des soudage program-
mée - mettre le commutateur à échelons gros ou fins sur
la position d'avant.
H ... la gamme de soudage programmée n'est pas
atteinte - mettre le commutateur à échelons gros ou fins
sur la position immédiatement supérieure.
Indication arc de transition ... entre l'arc court et l'arc avec
fusion en pluie il y a la formation d'un arc de transition avec
projections. En fonctionnement à programme cette gam-
me est indiqué par illumination de l'indication d'arc de
transition. En changeant le diamètre de fil ou sélectionnant
un mélange différent de gaz de protection on peut éviter l'arc
de transition et obtenir un résultat de soudage optimum.
Indication Hold ... à chaque fin de soudage les valeurs
effectifs actuelles de courant et tension de soudage sont
mémorisées - l'indication Hold est illuminée.
Indication numérique m/min - mm - A ... en service manuel
ou en service à programme avec différentes fonctions
attribuées
Service manuel
- Vitesse de fil (m/min) ... Indication de la vitesse de fil
réglée
- Épaisseur de tôle (mm) ... pas de fonction
- Courant de soudage (A) ... Indication de la valeur effective
ou Hold du courant de soudage
Service à programme
- Vitesse de fil (m/min) ...Indication de la vitesse de fil
réglée
- Épaisseur de tôle (mm) ... Valeur approximative de
l'épaisseur du matériau de base
- Courant de soudage (A) ... Valeur théorique, effective ou
Hold du courant de soudage
Indication numérique V - Inductance ... en service manuel
ou en service à programme avec différentes fonctions
attribuées
Service manuel
- Indication de la valeur théorique, effective ou Hold de la
tension de soudage réglée moyennant le commutateur
à échelons gros et fins
Service à programme
- Indication de la valeur théorique, effective ou Hold de la
tension de soudage réglée moyennant le commutateur
d'échelons gros et fins
- Indication douille de courant de soudage 1 / 2 / 3 ... lors
du changement du commutateur à échelons gros ou fins
l'indication numérique indique le chiffre 1, 2 ou 3. Ensuite
le câble de mise à la masse doit être branché sur la
douille de courant de soudage correspondante 1, 2 ou
3 et verrouillé.
Sélecteur du mode de fonctionnement ... pour sélec-
tionner le mode de fonctionnement
- fonctionnement à 2 temps
- fonctionnement à 4 temps
6
,
.
