4.4 Double bascule à seuil GR201
Interrupteur à coulisse blanc en haut : Off
Interrupteur à coulisse blanc en bas: On
1 2

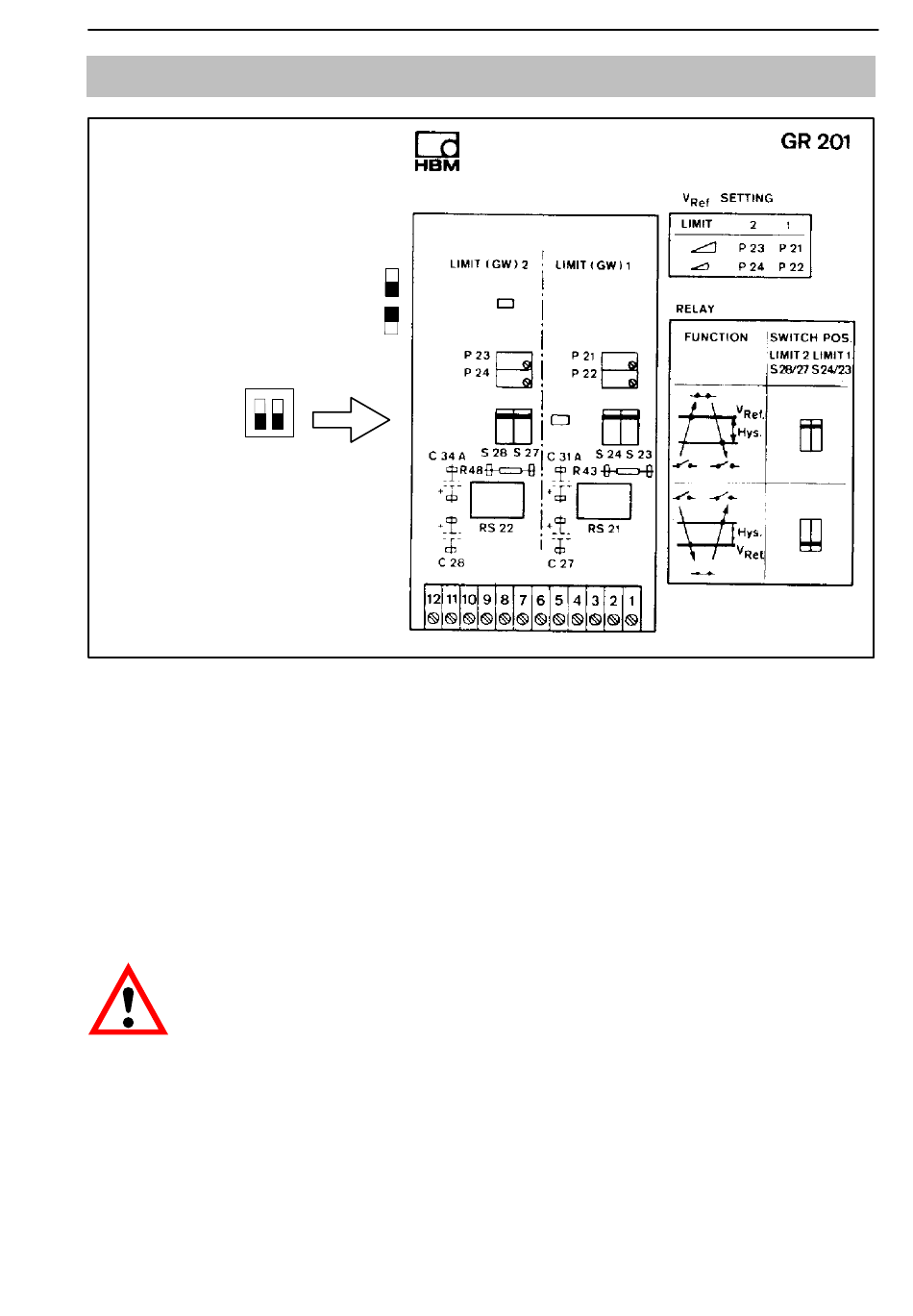

Figure 4.4: Etiquette collée dans le boîtier
Tension de référence
Avec les potentiomètres P21 (gros) et P22 (fin) pour le seuil 1, ou P23 (gros)
et P24 (fin) pour le seuil 2, régler le point de réponse des relais (tensions de
référence V
1 et V
ref.
quées aux points M4 (seuil 1) et M3 (seuil 2). Pour le réglage des tensions de
référence, raccorder un voltmètre numérique comme suivant:
ATTENTION
Si l'amplificateur de mesure et la bascule à seuil sont branchés sur dif-
férentes blocs d'alimentation, alors leurs prises masse doivent être re-
liées entre elles.
A0492−6.9 fr
. 2). Les tensions de référence V
ref
Seuil 1 à point M4 et borne 4
Seuil 2 à point M3 et borne 9
M4
M3
ref1
25
et V
sont appli-
ref2
HBM
