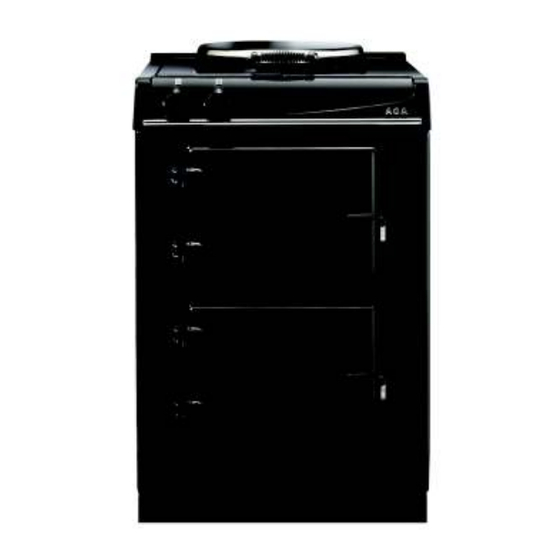

AGA CITY60 CONTEMPORAIN Guide D'installation
Masquer les pouces
Voir aussi pour CITY60 CONTEMPORAIN:
- Guide de l'utilisateur (24 pages) ,
- Guide d'utilisation (24 pages)
Table des Matières
Publicité
Liens rapides
AGA CITY60 (CONTEMPORAIN)
AGA CITY60 (TRADITIONNEL)
AGA CITY60 CONTEMPORAIN
AGA CITY60 TRADITIONNEL
uide
d'installation
RAPPEL : lors du remplacement d'une pièce de cet appareil, n'utilisez que des
pièces dont vous avez la garantie qu'elles sont conformes aux particularités de
sécurité et de performance que nous exigeons. N'utilisez pas de pièces copiées ou
reconditionnées n'ayant pas été clairement autorisées par AGA.
MERCI DE LIRE CES INSTRUCTIONS AVANT DE DÉBUTER L'ÉTUDE DU SITE
OU D'INSTALLER CET APPAREIL.
Destiné à utilisation en FR & BE
05/15 EINS 516922
Publicité
Table des Matières
Manuels Connexes pour AGA CITY60 CONTEMPORAIN
Sommaire des Matières pour AGA CITY60 CONTEMPORAIN
- Page 1 N’utilisez pas de pièces copiées ou reconditionnées n’ayant pas été clairement autorisées par AGA. MERCI DE LIRE CES INSTRUCTIONS AVANT DE DÉBUTER L’ÉTUDE DU SITE OU D’INSTALLER CET APPAREIL.
-
Page 2: Table Des Matières
RETRAIT DE LA PALETTE ET INSTALLATION DE 4 - 5 LA CUISINIÈRE DIMENSIONS DE L’APPAREIL ESPACES DISPONIBLES 7 - 8 ALIMENTATION ÉLECTRIQUE ACHEMINEMENT DES CÂBLES D’ALIMENTATION RACCORDEMENT DU BOUTON DE CONTRÔLE DE LA MAIN COURANTE SCHÉMA DE CÂBLAGE LISTE DE VÉRIFICATION DE L’AGA CITY 60... -
Page 3: Santé Et Sécurité
VEUILLEZ LIRE LA GARANTIE CI-JOINTE Toute modification non approuvée par AGA pourrait invalider l’approbation de l’appareil, la garantie et pourrait également affecter vos droits statutaires. CONDITIONS PRÉALABLES A L’INSTALLATION CET APPAREIL NE DOIT ÊTRE INSTALLÉ... -
Page 4: Retrait De La Palette Et Installation De La Cuisinière
RETRAIT DE LA PALETTE ET INSTALLATION DE LA CUISINIÈRE Retrait des attaches de transport - Dévissez les 4 vis REMARQUE : Il faut veiller à ne pas coincer les câbles et retirez les attaches à l’avant, et les deux vis à d’alimentation. - Page 5 RETRAIT DE LA PALETTE ET INSTALLATION DE LA CUISINIÈRE L’appareil peut maintenant se tenir sur ses roues arrière Mise à niveau de l’appareil - utilisez une clé de13 mm pour le mettre dans la position désirée. pour ajuster le mécanisme à roue pour le réglage REMARQUE : Il faut veiller à...
-
Page 6: Dimensions De L'appareil
DIMENSIONS DE L’APPAREIL - AGA CITY60 Schéma 9 DESN 516934 POIDS DE L’APPAREIL (sans l’emballage) Modèle : AGA CITY60 - 223 kg... -
Page 7: Espaces Disponibles
à la porte du four. Installation dans un espace de 60 cm Si vous êtes limité sur un espace de 60 cm de large, l'AGA City60 peut être installée. Utilisez le guide ci-dessous. Voir Fig. Fig. 9A DESN 516975 La largeur du moulage de la plaque du dessus de la cuisinière est plus étroite vers l'extérieur sur son bord inférieur. - Page 8 Murs arrière inflammables Cet appareil pouvant être utilisé en continu, il est IMPORTANT de respecter ces consignes. Si le mur arrière est fait de matériaux combustibles (bois, poutres et plaques de plâtre), des protections particulières à la chaleur sont à prévoir. Une isolation non inflammable d'au moins 15 mm, comme un revêtement de protection Monolux ou l'équivalent, peut être utilisée derrière la cuisinière.
-
Page 9: Alimentation Électrique
ALIMENTATION ÉLECTRIQUE ATTENTION : CET APPAREIL DOIT ÊTRE BRANCHÉ AVEC UNE PRISE DE TERRE. CET APPAREIL EST CONÇU POUR LE VOLTAGE INDIQUÉ SUR LA PLAQUE ARRIÈRE, SE TROUVANT DERRIÈRE LE BOÎTIER DU SOCLE. Un 1PH de 32 amp 230 V ou 3PH de 400 V minimum 16 A par phase ~ 50 Hz fusionné à l’alimentation électrique est requise à... -
Page 10: Acheminement Des Câbles D'alimentation
ACHEMINEMENT DES CÂBLES D’ALIMENTATION PROTÉGEZ LES CÂBLES D’ALIMENTATION À L’AIDE DE PINCE “P” AFIN DE REGROUPER LES CÂBLES À GAUCHE OU À DROITE REMARQUE : Si le kit de temporisation est installé, utilisez l’attache de câble fournie dans le kit afin de protéger le câble du temporisateur avec les câbles principaux. -
Page 11: Raccordement Du Bouton De Contrôle De La Main Courante
Assurez-vous à ce que les boutons de contrôle soient situés de manière adéquate sur les tiges, comme indiqué dans le schéma 12. Emplacement de la main courante - AGA City 60 (Traditionnel) Placez la main courante sur la tige, fixez-la avec les vis sans tête (situés à l’intérieur du support). -
Page 12: Schéma De Câblage
SCHÉMA DE CÂBLAGE Schéma 13... -
Page 13: Liste De Vérification De L'aga City 60
LISTE DE VÉRIFICATION DE L’AGA CITY 60 No de série Case à cocher Vérifier le couvercle et l’installation de la plaque chauffante Vérifier les joints de la porte du four, et régler l’alignement de la porte si nécessaire. Les joints « corde » des fours à mijoter DOIVENT être interrompus entre les gonds des portes. Four à... - Page 16 Pour en savoir plus ou si vous avez besoin de conseils, contactez votre spécialiste AGA local Grâce à la politique d’AGA Rangemaster d’amélioration continu des produits, la Société se réserve le droit de changer des particularités et d’apporter des modifications à l’appareil décrit et illustré, et ce, à...
