3 Conception et fonctionnement
Les servomoteurs type 3271-5 et type 3277-5
ont une surface de 120 cm². Ils se composent
pour l'essentiel des deux couvercles (A1,
A2), d'une membrane déroulante (A4) et de
ressorts internes (A10), cf. Fig. 2 et
Fig. 3. Les servomoteurs sont généralement
montés sur des vannes SAMSON de la
série 240 ou sur la microvanne type 3510.
La pression de commande pcd génère la
force F = p
· A sur la surface du servomoteur
cd
A, cette force étant équilibrée par les ressorts
(A10). Le nombre de ressorts détermine la
plage de pression nominale en fonction de
la course nominale. La course du servomoteur
est proportionnelle à la pression de
commande p
. Le sens d'action de la tige de
cd
servomoteur (A7) dépend de la position de
montage des ressorts. Il est possible de
monter un maximum de douze ressorts
A40
A42
A41
EB 8310-1 FR
partiellement imbriqués les uns dans les
autres.
Sur les vannes de la série 240, les coquilles
d'accouplement (A26/27) relient la tige de
servomoteur (A7) à la tige de clapet d'une
vanne. Sur la microvanne, la tige (A7) de
servomoteur et la tige (5) de clapet sont
reliées par un raccord fileté.
Pour le servomoteur type 3277-5, le servo-
moteur comprend une arcade supplémentaire
sur le couvercle inférieur (cf. Fig. 3). Cette
arcade permet d'intégrer directement un
positionneur et/ou un contact de position.
L'avantage de cette conception est que la
détection de course à l'intérieur de l'arcade
est protégée contre les influences extérieures.
A15 A9
A10
A8
A5.2
A7
A26/27

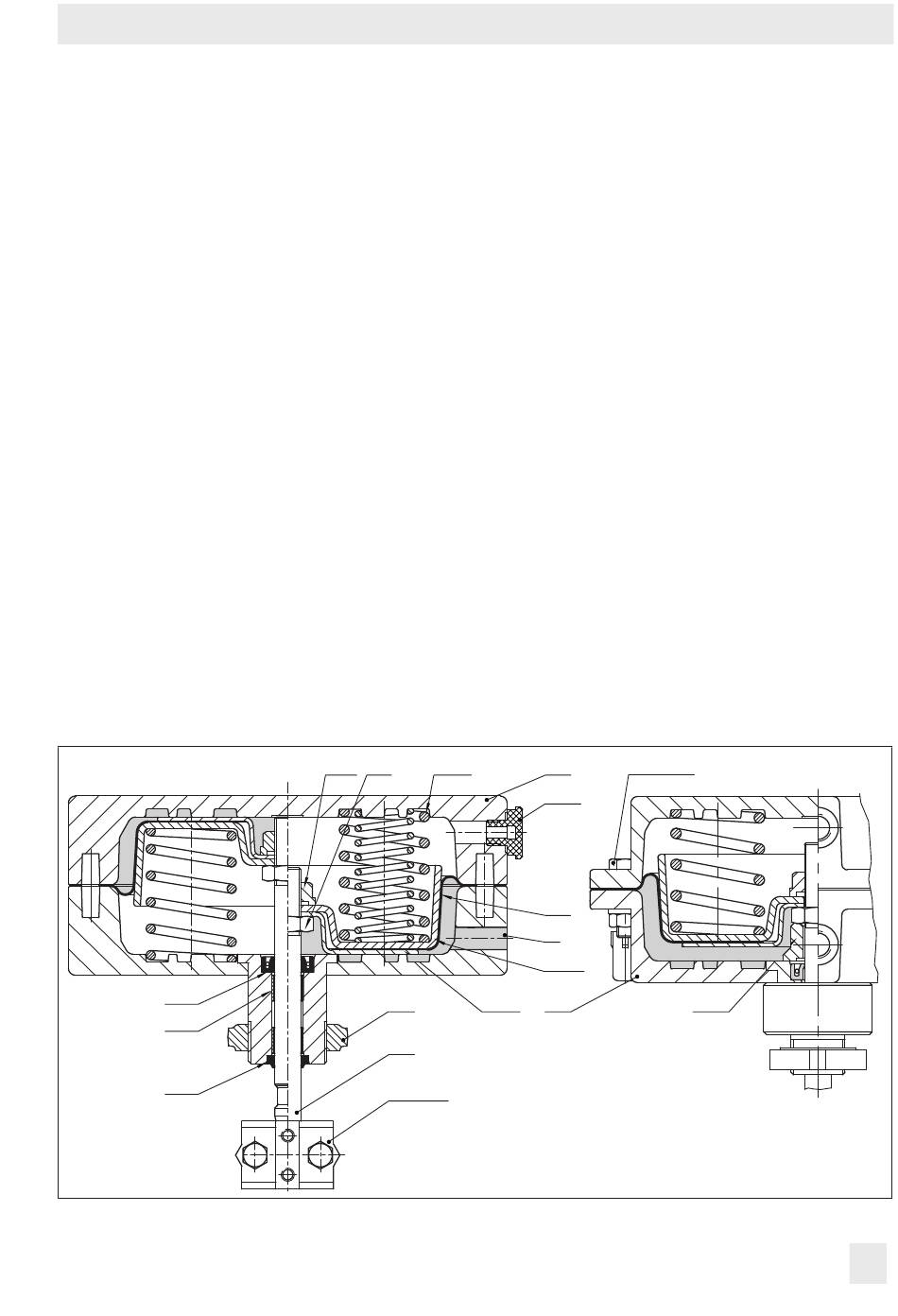

Fig. 2 : Servomoteur type 3271-5 avec une surface de 120 cm²
Conception et fonctionnement
A1
A20/21
A16
A4
S
A5.1
A2
A46
11
