2 Marquages sur l'appareil
2.1 Plaque signalétique
du servomoteur
La plaque signalétique est collée sur le couvercle.
Elle contient toutes les données nécessaires à
l'identification de l'appareil :
2 Code variante
3 Numéro de série
4 Surface du servomoteur
5 Plage de pression nominale (en bar)
6 Plage de pression nominale (en psi)
7 Course utile (en mm)
8 Plage de fonctionnement (en bar)
9 Plage de fonctionnement (en psi)
10 Pression d'alimentation admissible pmax (en bar)
11 Pression d'alimentation admissible p
12 Symbole indiquant la position de sécurité
Tige sort par manque d'air (TS)
Tige entre par manque d'air (TE)
14 Raccord fileté
15 Matériau de la membrane
16 Date de fabrication
SAMSON 3271
Var-ID
Serial no.

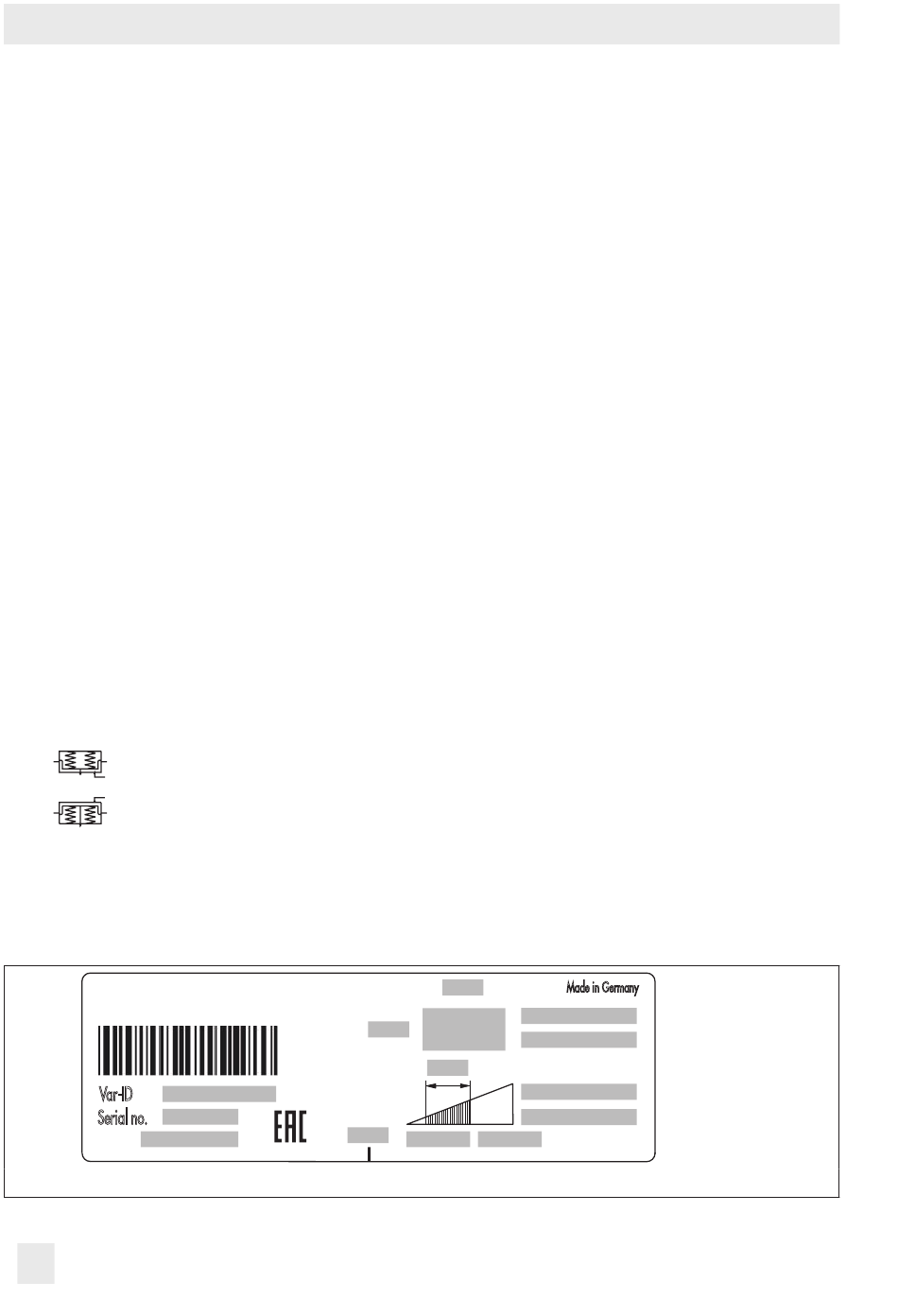

Fig. 1 :
Plaque signalétique du servomoteur type 3271
10
2
3
16
(en psi)
max
4
15
12
7
14
10
11
Made in Germany
5
6
8
9
EB 8310-1 FR
