Festo CPX-FVDA-P2 Mode D'emploi

CPX-FVDA-P2
Module de sortie
Mode d'emploi
8174406
2022-08d
[8174410]
Traduction de la notice originale
© 2022 Tous droits réservés à la Festo SE & Co. KG
PI PROFIBUS PROFINET®, PROFIsafe® sont des marques déposées appartenant
à leurs propriétaires respectifs dans certains pays.
1 Sécurité
1.1 Importantes informations utilisateur
Identifications des dangers et conseils permettant de les éviter :
AVERTISSEMENT
Dangers mortels ou susceptibles de provoquer des blessures graves.
ATTENTION
Dangers susceptibles de provoquer des blessures légères ou des dommages
matériels importants.
Autres symboles :
REMARQUE
Dommages matériels ou perte des fonctions
Recommandation ou conseil
ENVIRONNEMENT
Informations sur une utilisation respectueuse de l'environnement
Renvoi aux accessoires è www.festo.com/catalogue
1.2 Instructions de sécurité générales
AVERTISSEMENT
Tout non-respect des prescriptions de sécurité peut entraîner la mort, de graves
blessures ou des dommages matériels importants.
• Respecter impérativement les mesures de sécurité.
REMARQUE
Les modules électroniques contiennent des composants sensibles aux charges
électrostatiques.
Toute manipulation non conforme peut endommager les modules électroniques.
• Observer les consignes de manipulation des composants sensibles aux
décharges électrostatiques.
• Avant le montage ou le démontage de modules, se décharger électrostatique-
ment pour protéger les modules contre les décharges d'électricité statique.
REMARQUE
Pour garantir l'usage normal :
• Commuter au moins une fois par semaine chaque canal de sortie utilisé.
• En cas d'impulsions de test désactivées :
commuter au moins une fois par jour chaque sortie utilisée.
REMARQUE
Afin de garantir le niveau de sécurité :
• Prévoir que chaque canal de sortie utilisé soit allumé pendant plus d'1 minute
à la fois toutes les 8 heures de fonctionnement.
La durée d'exploitation commence avec la première activation du module de
sortie.
REMARQUE
• Utiliser au maximum 2 canaux de sortie au sein d'une boucle d'asservissement
de sécurité commune.
Respecter les consignes relatives à l'alimentation électrique (très basse tension
de sécurité, TBTS) du terminal CPX qui figurent dans la description de système
Festo SE & Co. KG
CPX-SYS-.... è www.festo.com/sp.
Ruiter Straße 82
73734 Esslingen
1.3
Deutschland

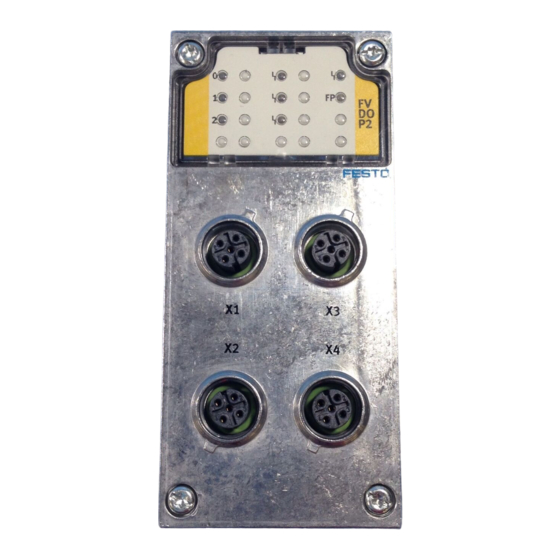

+49 711 347-0 Le module de sortie CPX-FVDA-P2 est utilisé conformément à son usage normal
en tant que module de déconnexion pour la déconnexion sécurisée de consom-
www.festo.com
mateurs raccordés (fonction de sécurité) lorsque les conditions suivantes sont
respectées :
– lors de la coupure de sécurité, les consommateurs passent dans un état sûr.
Modèles du produit
Le module de sortie CPX-FVDA-P2 est disponible en trois modèles :
è Tab. {!nr!} 4 Composants autorisés:
– Version 1
en combinaison avec certains blocs de raccordement et modules d'interconne-
xion du terminal CPX
– Version 2
comme composant de l'interface pneumatique ("Pneumatic Interface")
VABA-S6-1-X...-F1-CB du terminal de distributeurs VTSA-F-CB
– Version 3
comme composant de l'interface pneumatique ("Pneumatic Interface")
VABA-S6-1-X...-F2-CB du terminal de distributeurs VTSA-F-CB
Fonction de sécurité
La fonction de sécurité est réalisée par la mise hors circuit côté P et M par deux
canaux de l'alimentation en tension sous charge pour les distributeurs U
– Version 1
– Coupure de l'alimentation en tension sous charge pour les distributeurs U
– Coupure des deux sorties disponibles via la technique de raccordement du
En outre, la technique de raccordement du module permet également de mettre
à disposition l'alimentation sous charge non activée U
service pour les composants externes (alimentation auxiliaire 24 V DC).
– Version 2
– Mise hors circuit des trois zones de tensions sûres internes : CH0, CH1, CH2.
– Version 3
– Mise hors circuit des deux zones de tensions sûres internes : CH0, CH1.
– Mise hors circuit de la sortie sûre disponible via la technique de raccorde-
Les zones de tension peuvent être mises hors circuit indépendamment les unes
des autres de manière sûre au niveau électrique.
Avec leurs consommateurs raccordés, les canaux de sortie du module de sortie
CPX-FVDA-P2 forment un circuit de sécurité.
Informations concernant l'alimentation électrique du terminal CPX è Description
de système CPX-SYS-...
Domaine d'application
Le module de sortie CPX-FVDA-P2 est un produit avec des fonctions relatives à
la sécurité, destiné à être installé dans des machines ou des systèmes d'automa-
tisation et à utiliser comme suit:
– dans un état technique impeccable
– dans l'état d'origine sans modifications arbitraires
– exclusivement dans les configurations mentionnées dans la description CPX-
FVDA-P2-...
– dans les limites définies par les caractéristiques techniques du produit
è 7 Caractéristiques techniques
– dans le secteur industriel
REMARQUE
Veuillez noter que les limites techniques de sécurité du système du module de
sortie sont ses limites physiques.
1.4
– Le fonctionnement du module de sortie CPX-FVDA-P2 est exclusivement auto-
risé dans des terminaux CPX de Festo de la variante CPX-M-... ou dans les
interfaces pneumatiques pour le terminal de distributeurs VTSA-F-CB-...
– Toutes les limites techniques d'exploitation doivent être respectées è 7 Carac-
téristiques techniques. Dans le cas contraire, des dysfonctionnements peuvent
se produire.
Usage normal
du terminal CPX : canal de sortie CH0 du module.
Par le biais du canal de sortie CH0, les modules montés du côté droit de
l'adaptateur pneumatique du terminal CPX sont alimentés.
module : canaux de sortie CH1 et CH2 du module, également alimentés via
l'alimentation en tension sous charge pour les distributeurs U
ment de l'interface pneumatique : CH2.
Règles relatives à la conception du produit
:
VAL
VAL
.
VAL
en tant que tension de
VAL
