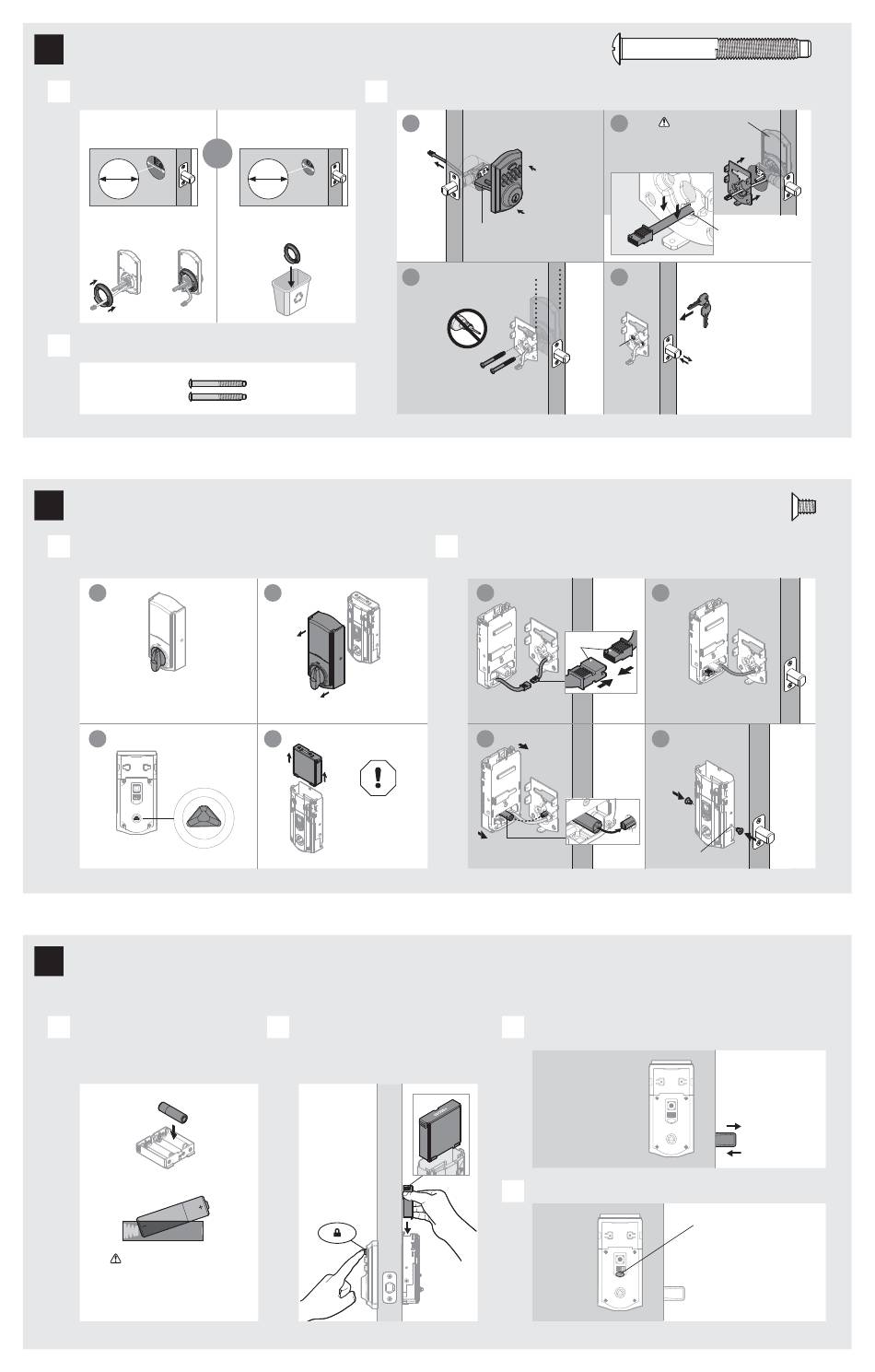

3 Posez le clavier extérieur
A
Quel est le diamètre du trou dans la porte?
Le diamètre est de
54 mm (2 1/8 po)
54 mm
2 1/8 po
« D » est requis pour la pose.
Posez « D » sur « F ».
F
D
B
Isolez les vis de l'étape 3C et gardez-les à portée de main.
T
4 Posez l'ensemble intérieur
A
Retirez le couvercle intérieur et le bloc-piles de l'ensemble intérieur.
a
Assurez-vous que le
bouton de serrure est en
position verticale.
c
Assurez-vous
que la tige du
bouton est tournée
comme indiqué.
L
5 Insérez les piles et eff ectuez le processus d'orientation de la porte
Cette étape montre à votre serrure l'orientation de la porte et elle est essentielle pour assurer le bon fonctionnement de la serrure.
A
Insérez 4 piles AA dans le bloc-piles.
J
K
Vérfiiez que la polarité
est correcte. Pour obtenir
de meilleurs résultats,
utilisez uniquement des
piles neuves alcalines
non rechargables.
C
Le diamètre est de
38 mm (1 1/2 po)
ou
38 mm
1 1/2 po
« D » n'est pas nécessaire
pour la pose. Jetez « D » .
D
b
M
d
K
N'insérez pas les
piles avant l'étape 5.
L
B
Appuyez sur le bouton de verrouillage et maintenez-
le enfoncé pendant l'insertion du bloc-piles.
Maintenez le bouton enfoncé jusqu'à ce que le pêne
commence à se mettre en mouvement tout seul.
Posez le clavier extérieur et la plaque de fixation.
a
F
Le câble passe sous
le loquet.
c
Maintenez parallèle au
chant de la porte.
T (2)
Serrez les vis
de la même façon.
B
Installez l'ensemble intérieur sur la plaque de montage.
a
L
L
Assurez-vous que le
câble est bien branché.
c
C
Le pêne demi-tour rentrera et sortira pour
apprendre l'orientation de la porte.
Si le pêne demi-tour
ne se déplace pas,
assurez-vous que les
piles sont correctement
insérées et exécutez de
nouveau l'étape 5B.
D
Le voyant clignotera en vert ou en rouge.
2 / 4
taille
réelle
T
Soutenez l'ensemble
b
extérieur pendant la pose
de la plaque de fixation.
G
Faites passer le câble à
travers le trou central,
puis poussez le câble
dans le trou inférieur.
d
E
Insérez la clé et testez
le loquet. Si le loquet
ne sort pas ou ne
rentre pas facilement,
ajustez les vis (T).
T
Retirez la clé lorsque
vous avez terminé et
assurez-vous que le
pêne demi-tour soit
complètement sorti.
b
alignez
Placez le câble en trop à
plat dans la partie inférieure
du boîtier intérieur.
d
U
(2)
trou
inférieur
Vert : le processus est réussi.
Passez à l'étape suivante.
Rouge : assurez-vous que les
piles et l'ensemble intérieur sont
correctement posés et exécutez
de nouveau le étape 5B.
taille
réelle
U
Conseil : le
pêne demi-tour
rentre à moitié.
