Weiser SMARTCODE 10 Guide Rapide

61998 / 01
GED2150
ZigBee
Guide d' installation et utilisation
Outils nécessaires
Règle Tournevis Phillips
Outils additionnels (en fonction de l'application)
Marteau Bloc en bois
1 Préparez la porte et vérifiez les dimensions
Si vous percez une nouvelle porte, utiliser le gabarit fourni et les instructions
complètes sur le perçage de la porte à www.weiserlock.com/doorprep.
Mesurer pour vérifier que la taille du
A
trou situé sur la porte est de 54 mm
(2-1/8") ou de 38 mm (1-1/2").
54 mm
2-1/8"
ou
38 mm
1-1/2"
Avis: Une préparation de porte
supplémentaire peut être nécessaire pour
les portes avec des trous de 38 mm (1-1/2").
Consultez les instructions de perçage à
www.weiserlock.com/doorprep.
2 Installez le verrou et la gâche
A
Le bord de la porte est-il ciselé?
Oui
ou
ciselé
Utiliser le verrou « A ». Si le
pêne demi-tour du verrou
n'est pas complètement
déployé, déployer le
comme indiqué.
A
Weiser
1-866-863-6584
www.weiserlock.com
Mesurer pour vérifier que
B
l'écartement est de 60 mm ou 70 mm
(2-3/8" ou 2-3/4").
60 ou 70 mm
2-3/8" ou 2-3/4"
B
Maintenir le verrou en face du trou de la porte, avec la
face du verrou à niveau avec le bord de la porte.
Aucun
pas
ciselé
Utiliser le verrou « B ». Si le
pêne demi-tour du verrou
n'est pas complètement
déployé, déployer le
comme indiqué.
C
B Les orifices du pêne sont-ils bien alignés avec le centre
du trou situé sur la porte?
L'ajustement ne est
pas nécessaire. Passer
à l'étape suivante.
Pièces dans la boîte
Verrous
A
Gâche
Anneau
D
adaptateur
Clés
C
Mesurer pour vérifier que le trou dans
le bord de la porte est 25 mm (1").
é c a
r t e
m e
n t
A B
Oui Aucun
ou
Tourner le devant du
verrou comme indiqué
pour le déployer.
A
B
1 / 4

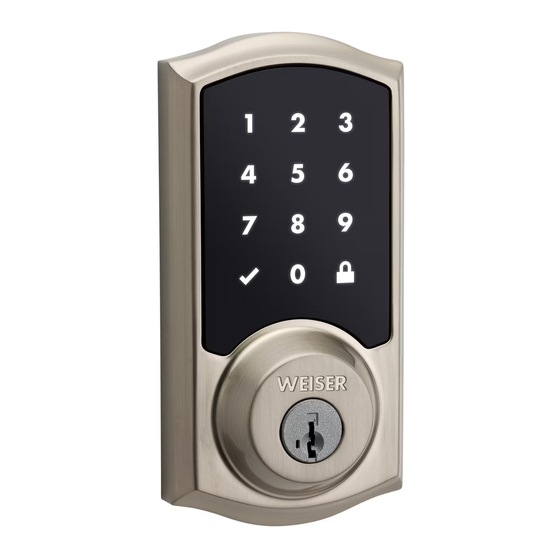

Écran tactile
extérieur
B F
Plaque
de montage
C G
Outil
SmartKey H
Clé Allen
E
J
Mesurer pour vérifier que l'épaisseur
D
de la porte est bien comprise entre
35 mm et 51 mm (1-3/8" et 2").
25 mm
1"
D
Quel verrou installez-vous?
Verrou « A »
A
N (2x)
E
Installez la gâche sur le cadre de porte.
Assurez-vous que le trou dans le cadre de la porte
est percé 25 mm (1") de profondeur minimum.
Les vis les plus longues
s'installent le plus
près du montant
de la porte.
L M
Ensemble
W
intérieur
K
Vis
R
N
Q
P
S
T U V
35 – 51 mm
1-3/8" – 2"
Verrou « B »
ou
B
bloc en
bois
S (2x)
C
Q / R (2x)
cadre de porte
