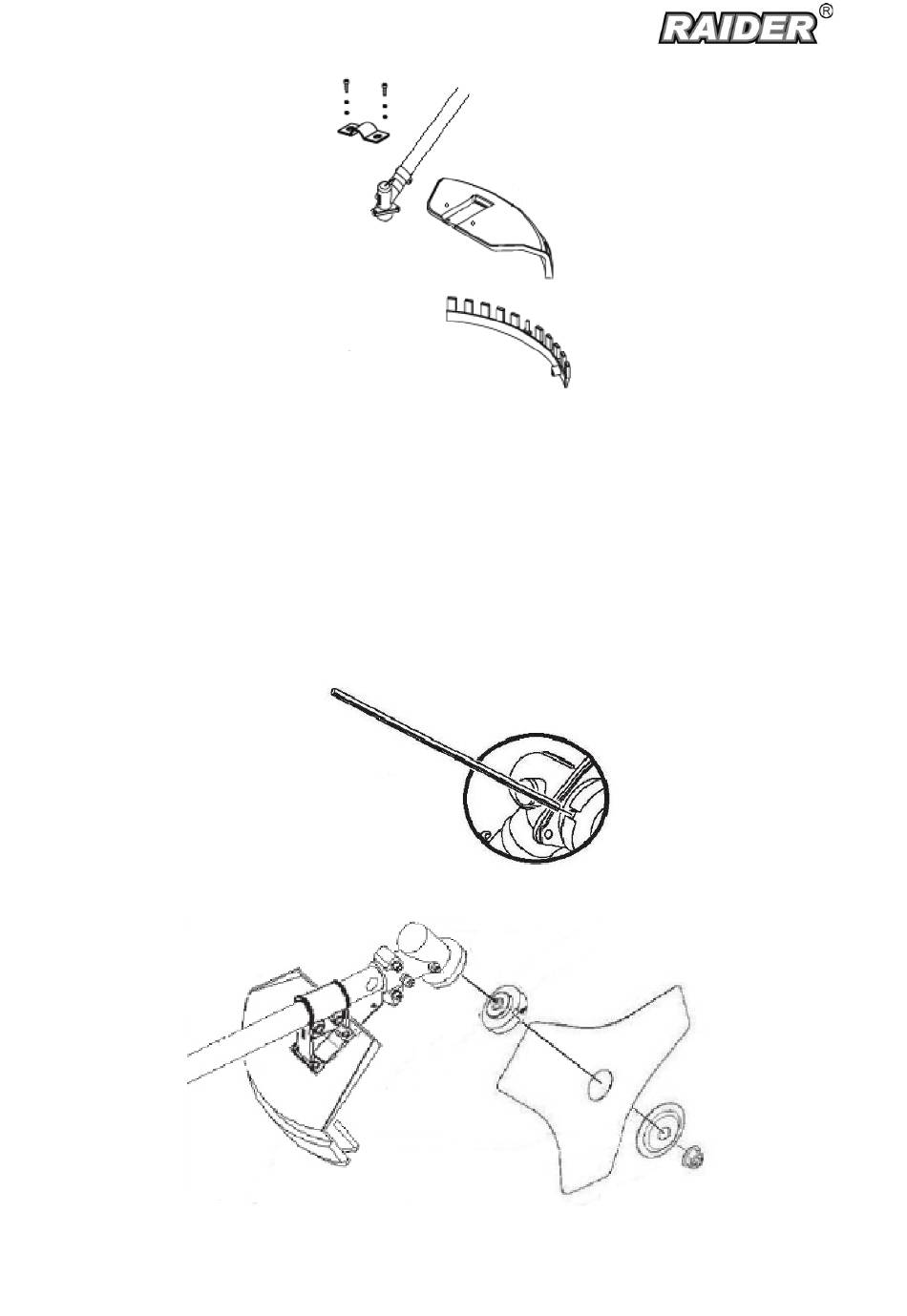

3.7. Монтиране на режещия нож или тримерната глава.
При монтаж на режещо оборудване от изключителна важност е опорния фланец да
попадне правилно в централния отвор на режещото оборудване. Погрешно монтирано
режещото оборудване може да доведе до сериозни и/или опасни телесни повреди.
3.8. Монтиране на ножа.
Поставете режещия нож върху фиксиращия фланец така че отвора на ножа да влезе
плътно във фланеца. Поставете шайбата с вдлъбнатата част към ножа. Затегнете
гайката. Внимание! Резбата на вала е обратна. Затегнете гайката с динамометричен ключ
при въртящ момент от 35 до 50 Nm. Използвайте вложка 19mm. За да застопорите вала,
вкарайте през отвора от дясната страна на предпазната втулка лостчето с диаметър Ø6.
Завъртете главата докато лостчето влезе в законтрящия отвор на фиксиращия фланец.
3.9. Монтиране на тримерната глава.
Завинтете по посока обратна на часовниковата стрелка тримерната глава към вала,
