Enlevez Le Régleur Du Flotteur; Démontage Du Tube De Distribution De L'eau - Manitowoc QM45 Installation

D. Enlevez le tube de distribution de l'eau.
1. Soulevez
2. Glissez arrière
3. Glissez à droite
Tube de
distribution
Vis de serrage

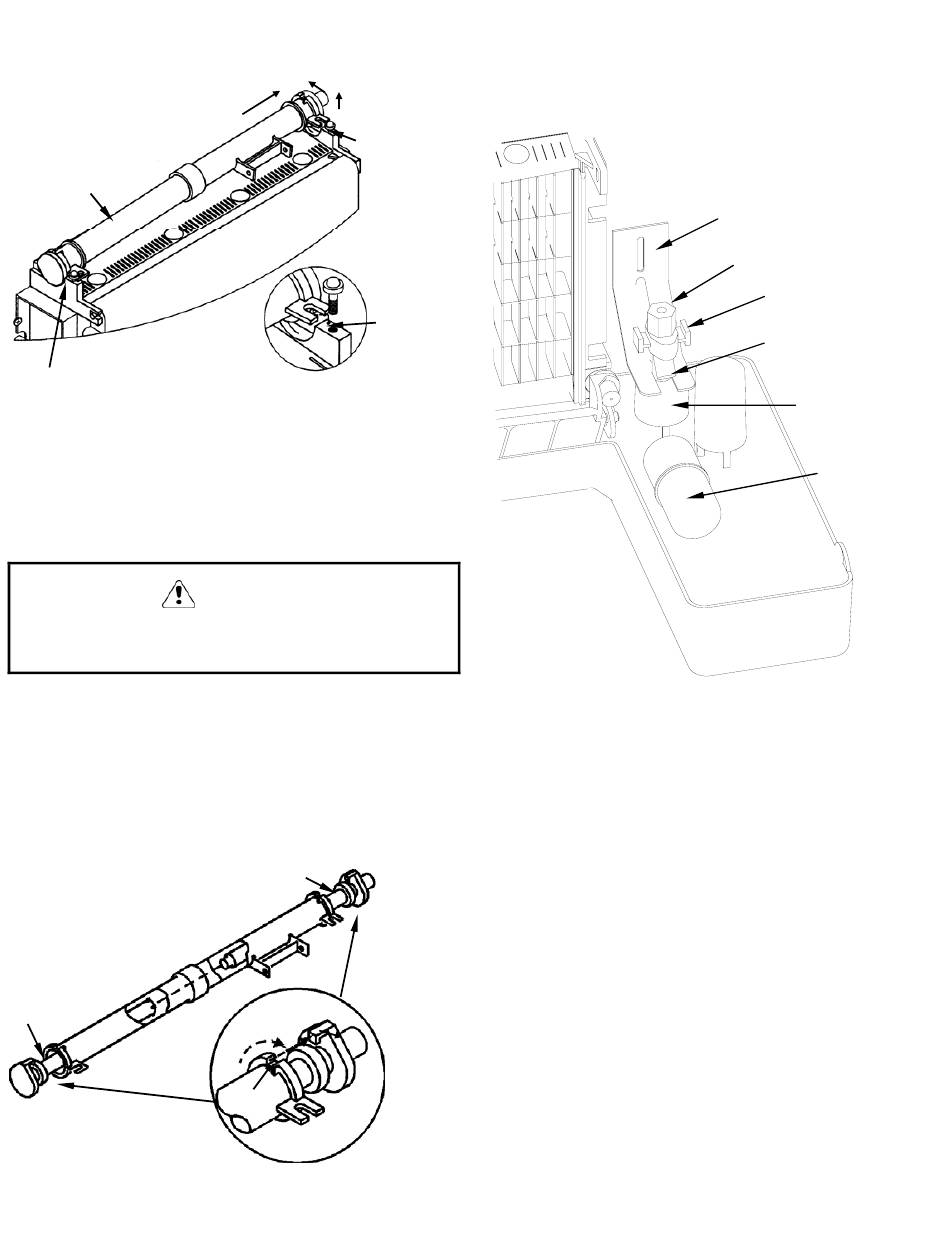

Enlevez le tube de distribution de l'eau
• Desserrez les deux (2) vis de serrage qui
assujettissent le tube de distribution.
• Soulevez le côté droit du tube de distribution en
dehors du goujon de guidage puis glissez-le de
nouveau à l'intérieur puis vers la droite. .
Ne forcez pas en enlevant. Assurez-vous que le goujon de
guidage est dégagé de l'orifice avant de glisser le tube de
distribution à l'extérieur.
Démontage
• Tournez les deux extrémités du tube interne
jusqu'à ce que les languettes s'alignent avec les
rainures de clavette.
• Tirez les extrémités du tube interne vers
l'extérieur.
Tube
interne
Démontage du tube de distribution de l'eau
2
3
1
Vis de serrage
Goujon guidage
ATTENTION
Tube
interne
Langue
Rainure
E. Enlevez le régleur du flotteur
• Tournez le panneau anti-éclaboussures dans le
sens antihoraire une ou deux fois.
SV127
Enlèvement du régleur du flotteur
• Tirez le régleur du flotteur vers l'avant et en
dehors du support de montage.
• Débranchez le tube d'entrée de l'eau du régleur
de flotteur au raccord de compression.
• Enlevez le capuchon et l'écran du filtre pour le
nettoyer.
SV1211
support de
régleur flotteur
RACCORD DE
COMPRESSION
Robinet de
sectionnement
Capuchon et
écran du filtre
écran contre les
éclaboussures
FLOTTEUR
SV1695-2
