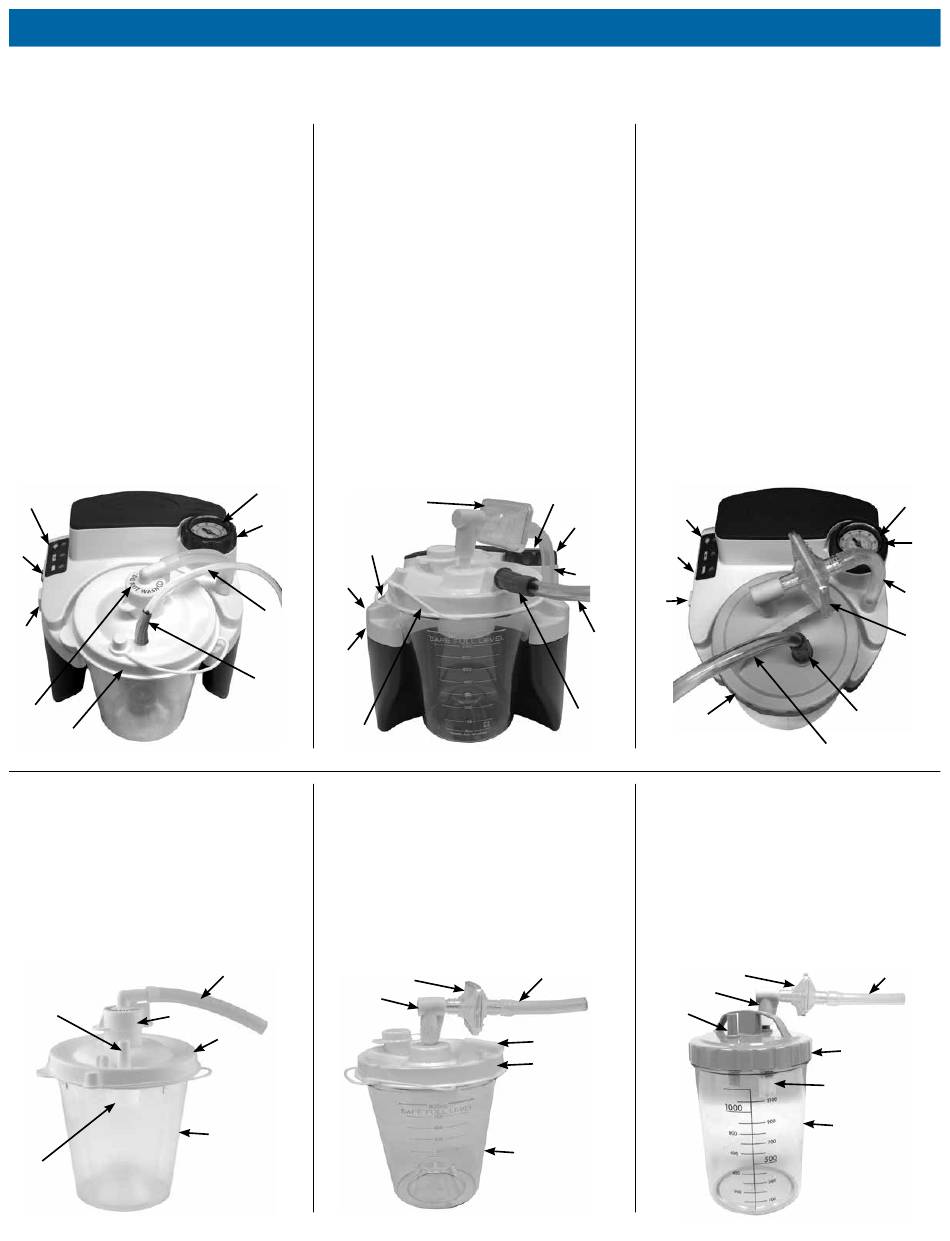

L'unité d'aspiration DeVilbiss Vacu-Aide QSU Série 7314
avec récipient jetable et cartouche de
filtration interne
1 .
Vacuomètre
2 .
Bouton régulateur de dépression
3 .
Tuyau de 1,82 m (6 feet) pour patient
4 .
Connecteur de tube pour patient
5 .
Récipient jetable avec un couvercle
(flotteur d'arrêt incorporé dans le
couvercle) et une cartouche de filtration.
6. Cartouche de filtration avec un tube de
11,43 cm (4½ po)
7 .
Arrivée secteur DC (sur le côté)
8 .
Commutateur d'alimentation
9 .
Voyants d'alimentation
Adaptateur universel CA/CC (non illustré)
Câble d'alimentation CC (non illustré) en option
Batterie rechargeable interne (non montré)
Série 7314P uniquement
Mallette de transport (non montré) Série 7314P
uniquement
9
8
7
6
5
Récipient jetable avec cartouche de filtration
interne et capot de protection
1 .
Tuyau de raccordement de 11,43 cm
(4½ po)
2. Cartouche de filtration (Ne pas exposer
à l'humidité)
3 .
Couvercle
4 .
Bocal
5 .
Capot de protection
6 .
Connecteur de tube pour patient
6
2
5
P I È C E S I M P O R TA N T E S
avec récipient jetable et filtre antibactérien
externe (Seulement disponibles sur certains
marchés)
1 .
Vacuomètre
2 .
Bouton régulateur de dépression
3. Tuyau de raccordement de 8,57 cm (3⅜
po)
4 .
Tuyau de 1,82 m (6 feet) pour patient
5 .
Connecteur de tube pour patient
6 .
Récipient jetable avec un couvercle
(flotteur d'arrêt incorporé dans le
couvercle)
7 .
Arrivée secteur DC (sur le côté)
8 .
Commutateur d'alimentation
9 .
Voyants d'alimentation
10 . Filtre antibactérien externe
Adaptateur universel CA/CC (non illustré)
Câble d'alimentation CC (non illustré) en option
Batterie rechargeable interne (non montré)
Série 7314P uniquement
Mallette de transport (non montré) Série 7314P
uniquement
1
2
9
8
3
7
4
6
Récipient jetable avec filtre antibactérien
externe (Seulement disponibles sur certains
marchés)
1 .
Tuyau de raccordement de 8,57 cm
(3⅜ po)
2 .
Patient tubing connector
3 .
Couvercle
4 .
Bocal
5 .
Raccord coudé
6 .
Filtre antibactérien
1
5
3
4
10
1
2
3
5
1
6
2
3
4
5
avec récipient réutilisable et filtre
antibactérien externe
1 .
Vacuomètre
2 .
Bouton régulateur de dépression
3 .
Tuyau de raccordement de 11,43 cm (4½
po)
4 .
Filtre antibactérien externe
5 .
Connecteur de tube pour patient
6 .
Tuyau de 1,82 m (6 feet) pour patient
7 .
Couvercle
8 .
Arrivée secteur DC (sur le côté)
9 .
Commutateur d'alimentation
10 . Voyants d'alimentation
Adaptateur universel CA/CC (non illustré)
Câble d'alimentation CC (non illustré) en option
Batterie rechargeable interne (non montré)
Série 7314P uniquement
Mallette de transport (non montré) Série 7314P
uniquement
10
9
8
4
7
Récipient réutilisable avec filtre antibactérien
externe
1 .
Tuyau de raccordement de 11,43 cm
(4½ po)
2 .
Couvercle équipé de joint torique
3 .
Valve de débordement
4 .
Bocal
5 .
Valve de débordement
6 .
Raccord coudé
7 .
Filtre antibactérien
7
6
5
1
2
3
4
5
6
1
2
3
4
LT-2156-FR
