JessEm MAST-R-FENCE III Guide De L'utilisateur page 24

MONTAGE DU MAST-R-FENCE III AUX RAILS DE TABLE INTÉGRÉS
REMARQUE: Si vous montez votre Mast-R-Fence III avec les rails fournis, veuillez ignorer l'étape 7.
REMARQUE: Vous devrez vous procurer un écrou en T ou un écrou hexagonal avec un filetage de
qui correspond à la largeur de la fente en T de votre dessus.
Étape 7: Montage de votre clôture dans les rainures en T de la table
3
3
7
7

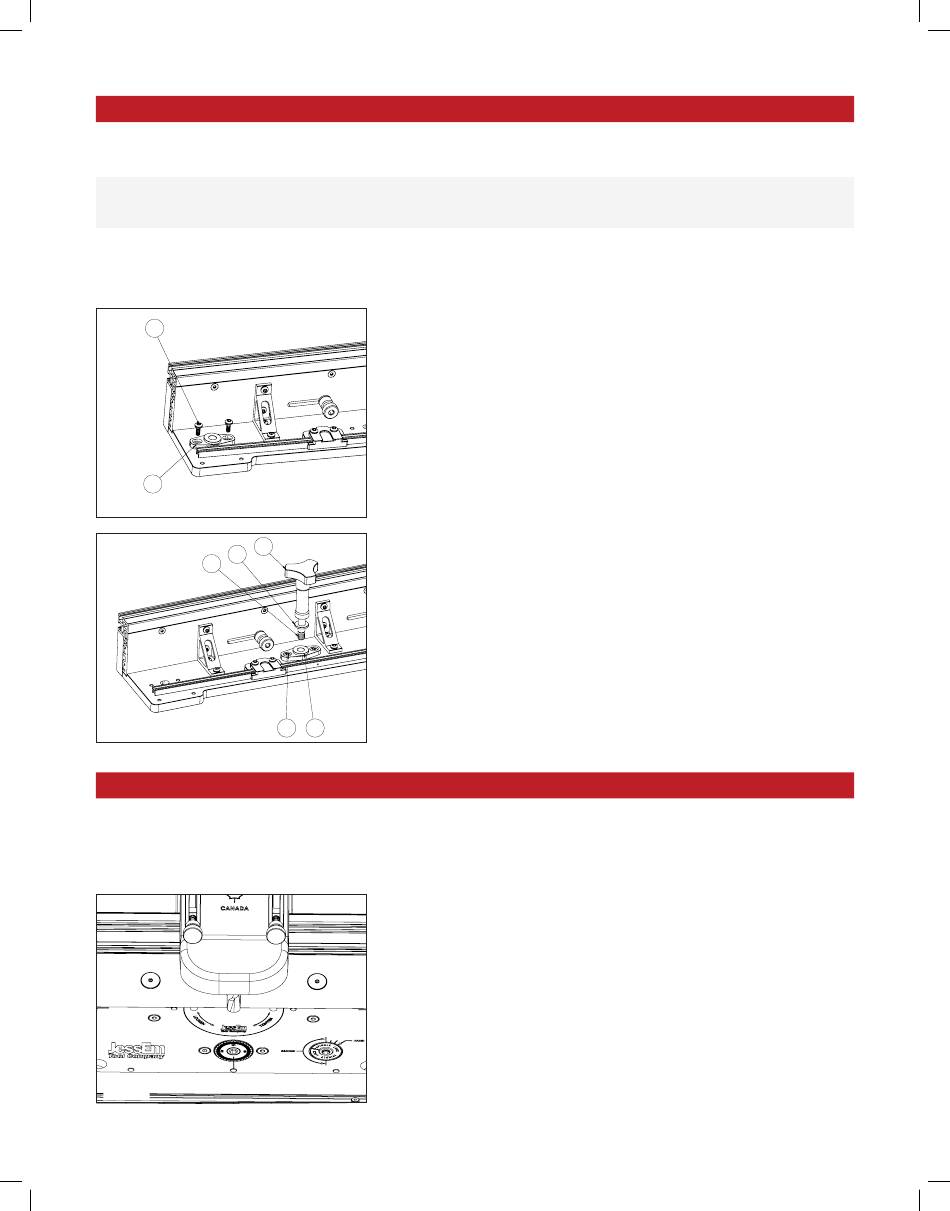

Figure 8
5
5
4
4
6
6
Figure 9
Étape 8: Maintenant que votre clôture est fixée aux rails de la clôture, vous devez aligner la clôture
sur l'ouverture de l'embout et ajustez vos échelles en conséquence.
Figure 10
a.
Retirez les (2) vis torx à tête cylindrique large #10-24 X ½"
(pièce #3) de chaque support de bouton (pièce #7).
b.
Déplacez le support de bouton (pièce #7) vers les trous
pré-percés dans la base (pièce #14). Voir figure 9.
c.
Resserrez les vis torx #10-24 X ½" pour fixer le support de
bouton en place.
d.
Reportez-vous à l'étape #6 pour monter les boutons de ser-
rage sur les rails.
3 7
3 7
RÉGLAGE DES ÉCHELLES DE CLÔTURE
a.
Assurez-vous que votre routeur est monté sur le dessus de la
table avec une mèche de routeur dans votre routeur.
b.
Desserrez les boutons de serrage (pièce #5) et faites glisser
votre guide de manière à ce qu'il soit centré autour du foret de
la toupie.
c.
Vérifiez que le guide est parallèle au bord avant de la table.
d.
Serrez les boutons de serrage de la clôture.
10
⁄ "-16
3
8
