Pose du pare-chaleur de
silencieux
Pièces nécessaires pour cette
opération:
1 Pare-chaleur de silencieux
4
Écrou en U (5/16")
2 Boulon à embase à tête hex. (5/16 x 3/4")
Boulon autotaraudeur à embase à tête hex. et
2
rondelle (5/16 x 3/4")
Procédure
1. Fixez les 4 écrous en U au pare-chaleur du silencieux
(Figure 1).
1. Écrous en U
2. Fixez le pare-chaleur au cadre et à la traverse avec 2
boulons autotaraudeurs et 2 boulons à tête hex. et
écrous à embase hex. (Figure 2).

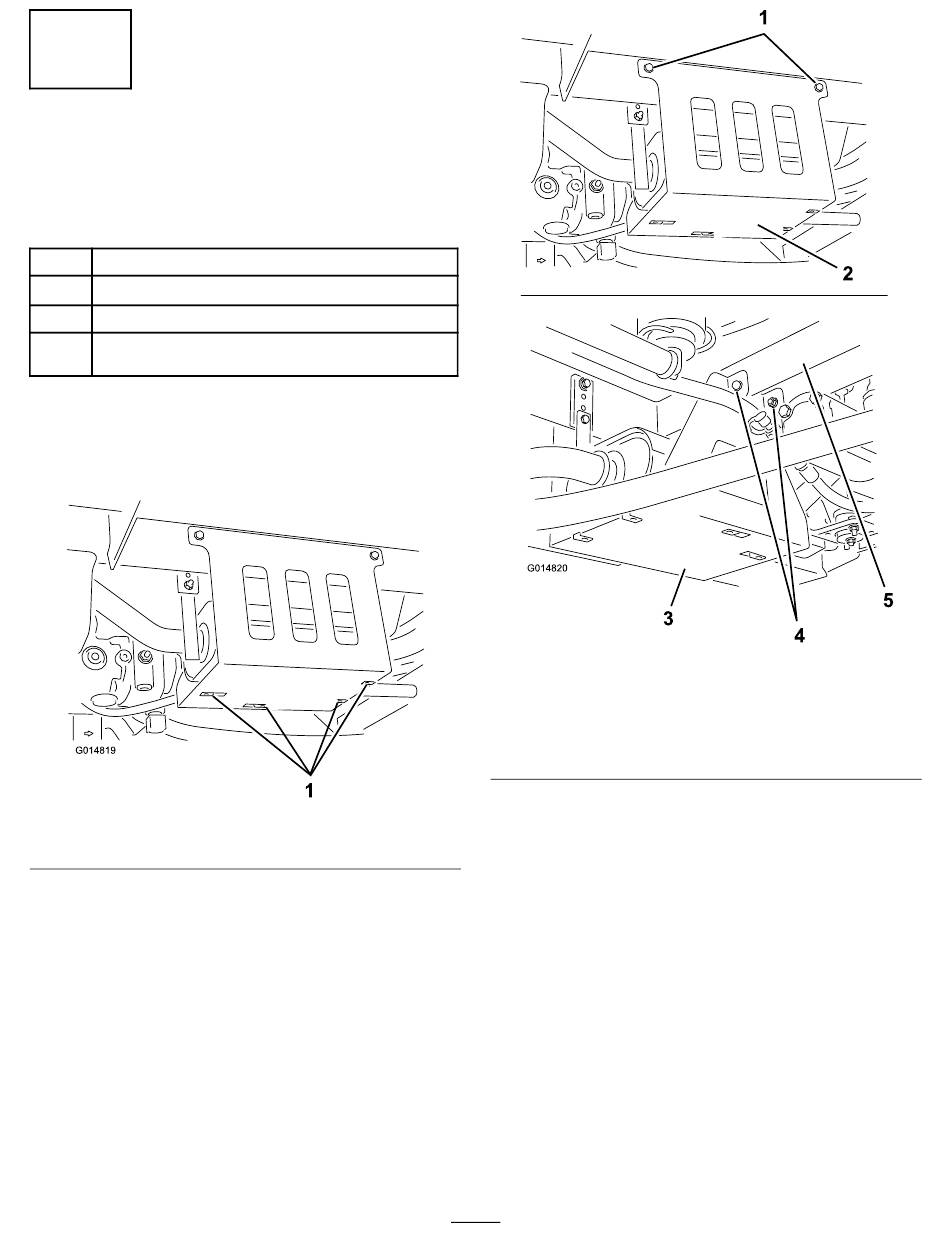

Figure 1
1. Boulons autotaraudeurs
2. Pare-chaleur de silencieux 5. Traverse
3. Pare-chaleur de silencieux
(vue opposée)
2
Figure 2
4. Boulons à tête hex. et
écrous à embase hex.
