Kramp C-25 CRONUS II Instructions De Montage page 9

Montage des Kolben: Bohrung 110 t/m 200:
• Spannen Sie die Zylinderstange oder Befestigung in eine solide Klemme oder Schraubstock. Passen Sie auf dass die
Stange nicht beschädigt.
• Reinigen und entfetten Sie die Teile die geleimt werden müssen mit Loctite 7063.
• Schieben Sie die Kopfmutter über die Zylinderstange.
• Bringen Sie einen Streifen Loctite 603 an, über dem Gewinde an der Zylinderstange.
• Drehen Sie den Kolben auf den Zapfen fest in dem Moment, Siehe Tabelle 4. Verwenden Sie passendes Werkzeug.
• Bohren und tapfen Sie ein neues Loch zwischen Kolben und Stange. (siehe fig. 11)
• Versehen Sie den Axialbolzen mit Loctite 603 und drehen Sie diesen im Zapfloch. Drehen Sie hierbei den Bolzen ganz im
angebrachtes Zapfloch.
• Formen Sie das Material um um den Axialbolzen herum
Locite
Nm

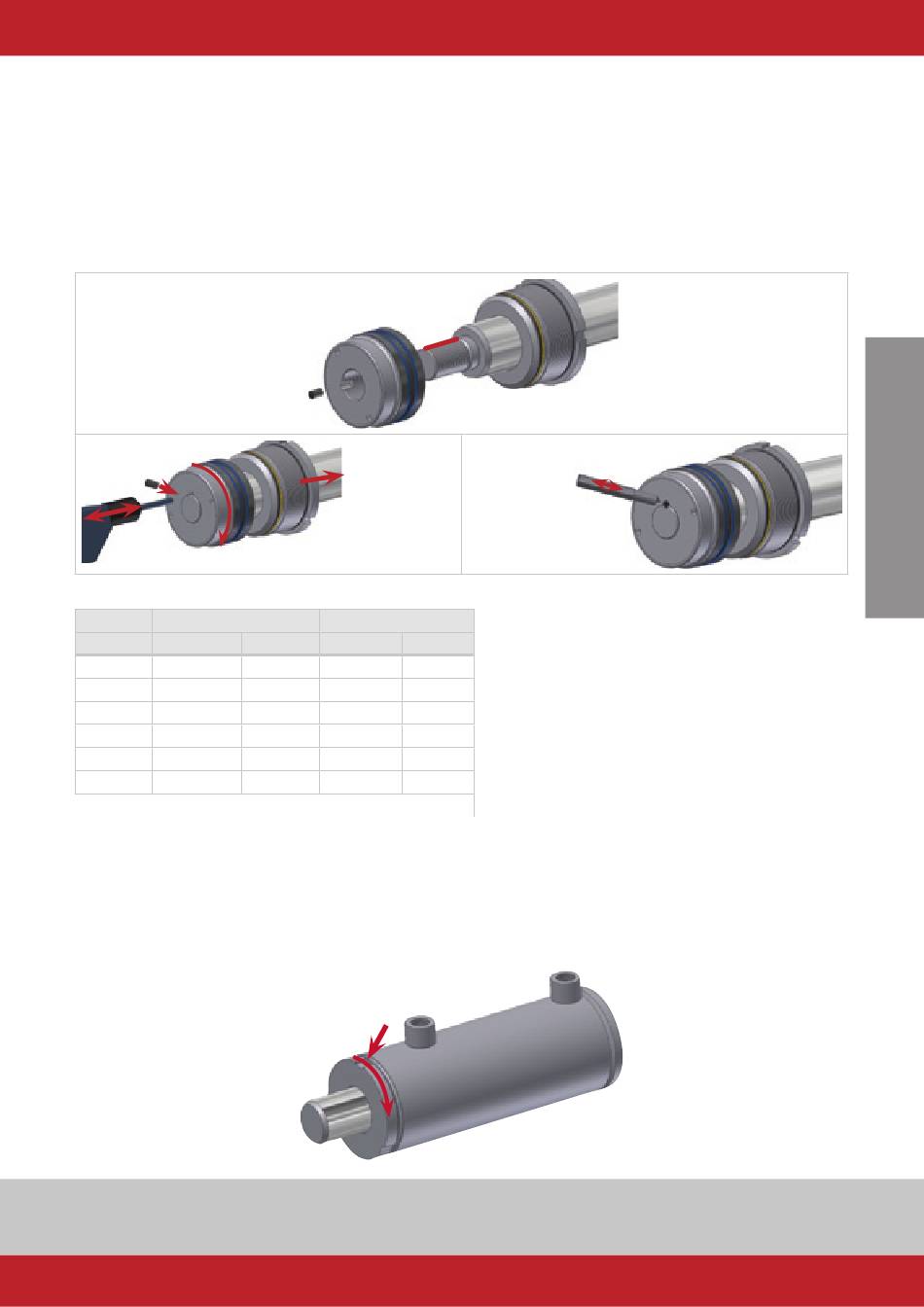

Fig. 11a/b/c Kolbenmontage größere Bohrung
Bohrung Kolbenmoment
mm Tool Nm
110 DSMTP110 400
125 DSMTP110 400
140 DSMTP140 400
160 DSMTP140 400
180 DSMTP140 400
200 DSMTP140 400
Tabelle 4
Montage kopfmutter
• Spannen Sie die Zylinderstange in eine solide Klemme oder Schraubstock.
• Fetten Sie während Montage immer die Kontaktflachen der Abduchtingen ein. Schieben Sie dann die Stange mit dem
montierte Kolben vorsichtig in das Rohr.
• Drehe die Kopfmutter an und befestige diese mit einem passenden Hakenschlüssel, in dem Moment spezifiziert in Tabelle
1 oder Tabelle 4.
• Schlage mindestens 1x einen Teil vom Rand des Zylinderrohr in die Rille der Kopfmutter, als extra Sicherung.
Fig. 12 Sicherung Kopfmutter
Locite
Kopfmuttermoment.
Tool Nm
DSMTG110 400
DSMTG125 400
DSMTG140 400
DSMTG160 400
DSMTG180 400
DSMTG180 400
Nm
3x
De
