Alésage
Couple de piston
mm
Outil
25
Six pans 17 25
30
Six pans 19 50
32
Six pans 22 75
40
DSMTP40
50
DSMTP50
Tableau 1 Couples de serrage et outillage
Montage du piston : Alésage de 40 à 100 :
Il existe deux façons de bloquer le piston après montage. La méthode préconisée consiste à utiliser une bague de compres-
sion. À défaut d'une presse à centrer (presse à sertir), vous pouvez effectuer le blocage avec du Loctite et une bague de fixa-
tion.
Alésage Bague de compression
Utilisez UNIQUEMENT une bague de compression métallique « Kavee » d'origine comme bague de blocage !
• Glissez l'écrou borgne sur la tige du vérin
• Serrez le piston sur le tourillon selon le couple indiqué dans le tableau 1. Utilisez un outillage approprié.
• Placez la bague de compression sur la tige, c'est-à-dire sur la rainure prévue à cet effet.
• À l'aide d'une presse à centrer (presse à sertir), comprimez la bague de compression selon la dimension prescrite
(voir tableau 3).
Nm

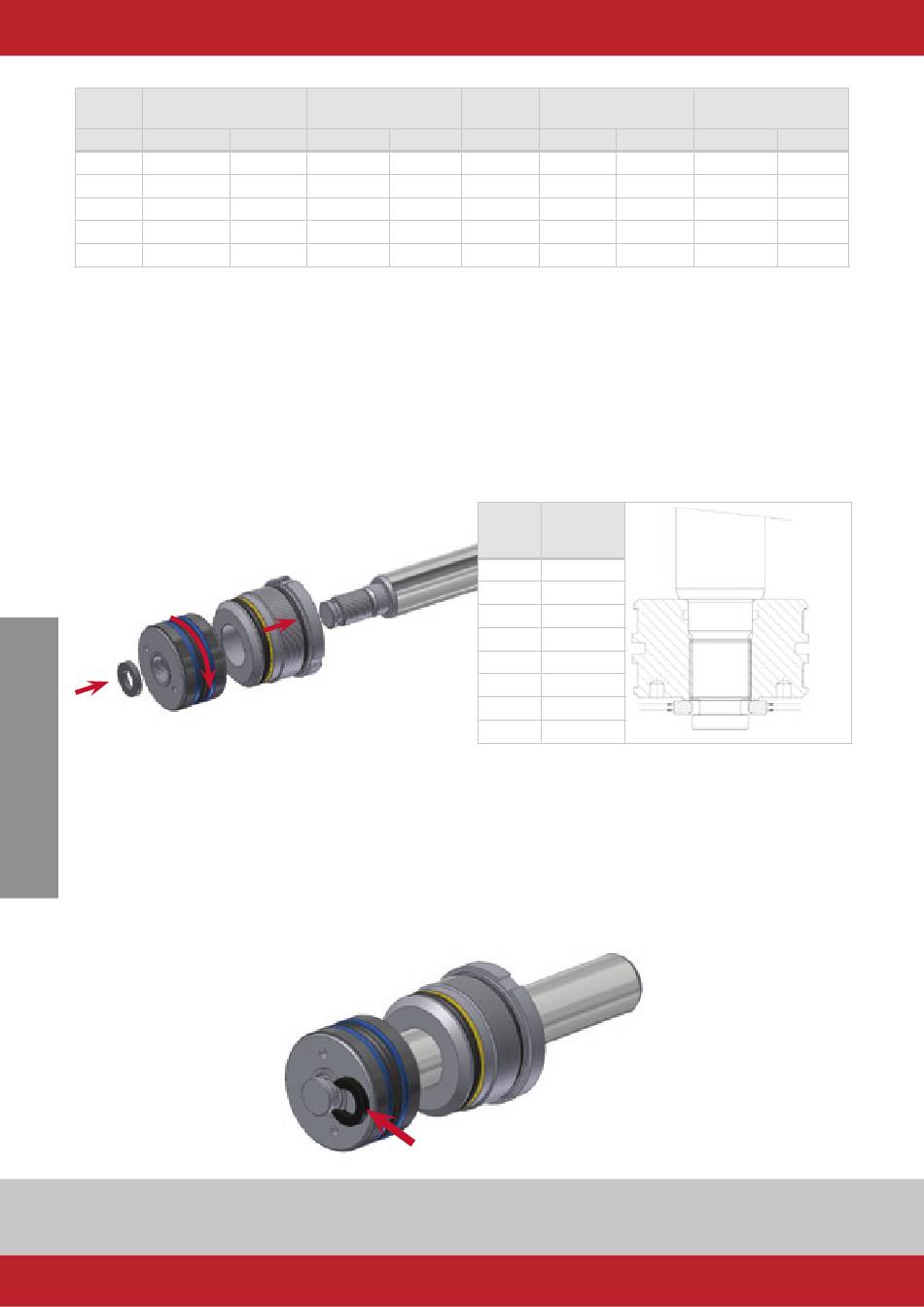

Fig. 9 Montage du vérin Alésage de 40 à 100
Blocage Loctite et bague de fixation
À défaut d'une presse à centrer (presse à sertir, etc.), vous pouvez bloquer le piston avec du Loctite 603 et une bague de
fixation.
• Nettoyez et dégraissez les pièces à coller avec du Loctite 7063
• Glissez l'écrou borgne sur la tige du vérin
Fr
• Appliquez un cordon de Loctite 603 sur le filetage de la tige.
• Serrez le piston sur le tourillon selon le couple indiqué dans le tableau 1. Utilisez un outillage approprié.
• Comprimez la bague de fixation radialement sur la tige, c'est-à-dire sur la rainure prévue à cet effet. Veillez à ce que la
bague de fixation soit bloquée correctement et bien en place.
Fig. 10 Montage de la bague de fixation
Couple de l'écrou
borgne
Nm
Outil
Nm
DSMTG025
100
DSMTG030
100
DSMTG030
100
40
DSMTG040
150
80
DSMTG050
150
www
Alésage
Couple de piston
mm
Outil
60/63
DSMTP60
70
DSMTP60
80
DSMTP80
90
DSMTP90
100
DSMTP90
Alésage
Diamètre
(mm)
presse
(mm)
40
18 +/- 0,5
50
22,5 +/- 0,5
60
28 +/- 0,5
63
28 +/- 0,5
70
28 +/- 0,5
80
34 +/- 0,5
90
38 +/- 0,5
100
38 +/- 0,5
Tableau 3 Dimen-
sions de sertissage
.
.
kramp
com
Couple de l'écrou
borgne
Nm
Outil
Nm
180
DSMTG060
200
180
DSMTG070
200
180
DSMTG070
300
400
DSMTG090
300
400
DSMTG100
300
Tableau 2 Sertissage bague de
compression
