Montage du piston : Alésage de 110 à 200 :
• Serrez la tige du vérin ou fixez-la dans un dispositif de serrage solide ou dans un étau. Veillez à ne pas endommager
la tige.
• Nettoyez et dégraissez les pièces à coller avec du Loctite 7063.
• Glissez l'écrou borgne sur la tige du vérin.
• Appliquez un cordon de Loctite 603 sur le filetage de la tige.
• Serrez le piston sur le tourillon selon le couple indiqué dans le tableau 4. Utilisez un outillage approprié.
• Percez et taraudez un nouveau trou entre le piston et la tige (voir fig. 11)
• Appliquez une couche de Loctite 603 sur le boulon axial et vissez-le dans le trou taraudé. Serrez le boulon entièrement
dans le trou taraudé.
• Modifiez le métal autour du boulon axial en formant 3 points au minimum à l'aide d'un pointeau en guise de renforcement.
Locite
Nm

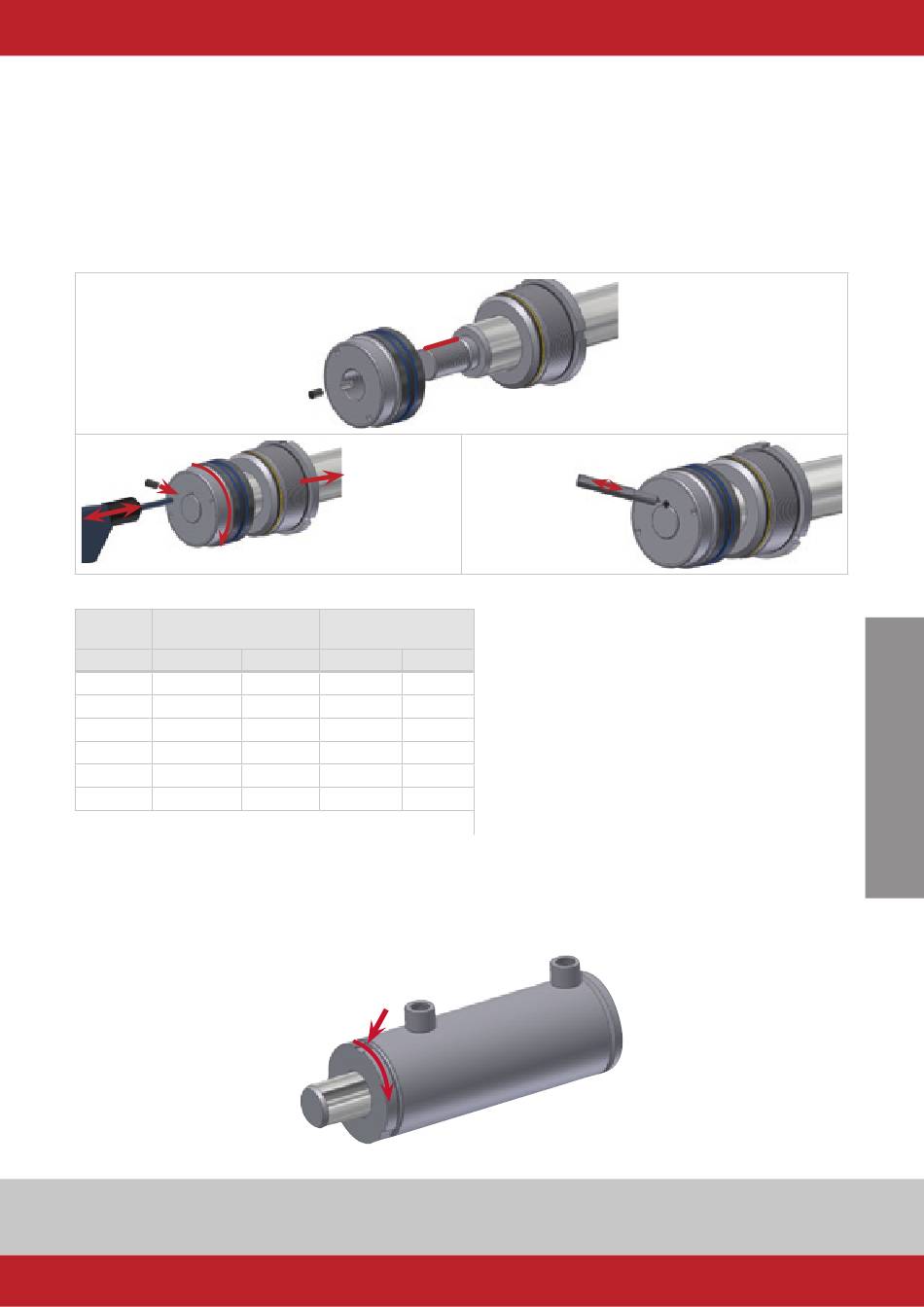

Fig. 11a/b/c montage de piston d'un alésage supérieur
Alésage
Couple de piston
mm
Outil
Nm
110
DSMTP110
400
125
DSMTP110
400
140
DSMTP140
400
160
DSMTP140
400
180
DSMTP140
400
200
DSMTP140
400
Tableau 4
Montage de l'écrou borgne
• Tendez le tube de vérin dans un étau ou dans un dispositif de serrage solide.
• Durant le montage, graissez toujours les surfaces de contact des joints. Ensuite, glissez délicatement la tige dans le tube,
avec le piston monté.
• Vissez l'écrou borgne et serrez-le à l'aide d'une clé à ergot appropriée selon le couple spécifié aux tableaux 1 ou 4.
• Placez au moins une partie de la bordure du tube de vérin dans la rainure de l'écrou borgne, pour renforcer le blocage.
Fig. 12 Blocage de l'écrou borgne
Locite
Couple de serrage de
l'écrou borgne
Outil
Nm
DSMTG110
400
DSMTG125
400
DSMTG140
400
DSMTG160
400
DSMTG180
400
DSMTG180
400
Nm
3x
