Kramp C-25 CRONUS II Instructions De Montage page 6

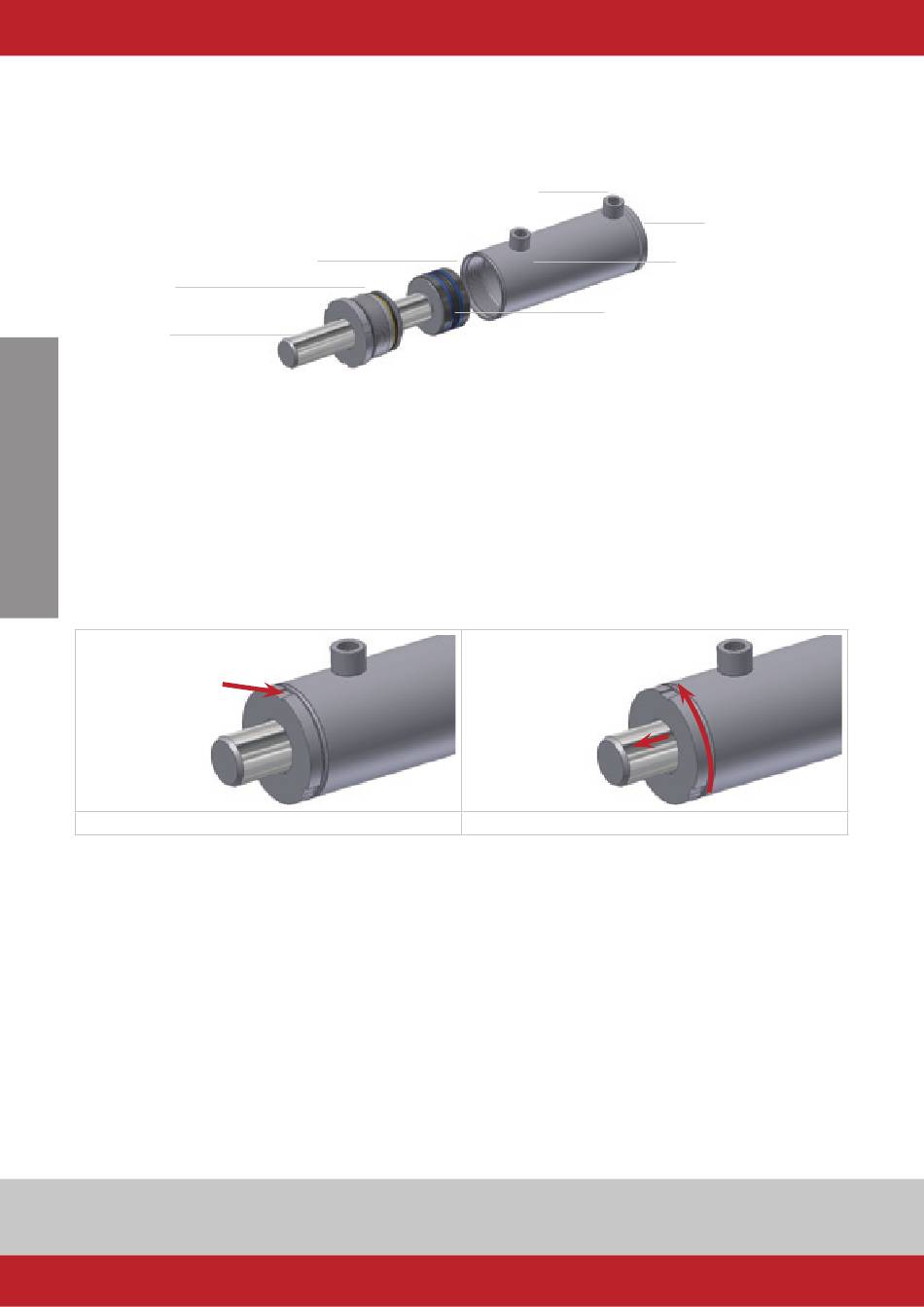

a. Bezeichnung den teilen:
1: Zylinderboden
2: Anschlussnippel
3: Kolben mit Abdichtungen
4: Zylinderrohr mit aufgeschweißte Nippeln
6
5
B. technische Daten:
• Nominale hydraulischen Arbeitsdruck: 200 bar
• Max. zulässige hydraulischen Druck: 250 bar.
• Temperatursbereich Abdichtingen: -30 tot +85°C.
• Max. Geschwindigkeit beim Einfahren: 0,1 m/s.
• Verwendbar für hydraulische Mineralölbasis
c. Demontage cronus ii:
Demontage Kopfmutter
• Schlage den Sicherungslappen zurück mit einem Treiber (Fig. 2)
De
• Drehe den Kopfmutter los. Verwenden Sie passendes Werkzeug. (Fig. 3)
• Nehme die Stange aus den Zylinder
Fig. 2 Zurückschlagen Sicherungslappen
Demontage Kolben: Bohrung 25, 30, 32:
• Spannen Sie den Zylinderstange oder Befestigung in einem Schraubstock oder solide Klemme. Passen Sie auf dass die
Stange nicht beschädigt.
• Drehe Sie die Seallock Mutter linksherum los.
• Schieben Sie den Kolben von den Zapfen ab (Fig. 8, umgekehrte Reihenfolge). Die Kopfmutter kann von der Stange
abgeschoben worden.
Demontage Kolben: Bohrung 40 t/m 100:
Der Kolben ist gesichert mit einem Pressring in diese Reihe.
• Spannen Sie den Zylinderstange oder Befestigung in einem Schraubstock oder solide Klemme. Passen Sie auf dass die
Stange nicht beschädigt.
• Spalten Sie den Pressring mit zum Beispiel einen Mutterspalter offen. Passen Sie auf dass die Stange und Kolben nicht
beschädigen.
• Drehe den Kolben linksherum los von der Stange.
5: Kolbenstange
6: Zylinderkopf mit Abdichtungen
7: Seallockmutter / Pressring
7
Fig.3 Losdrehen Kopfmutterr/Stange ausnehmen
.
