7 • Maintenance et entretien
Page 162
3. Si les corps de rinçage des joints sont présents dans la plaque de
rinçage des joints, retirez-les de la plaque.
4. Retirez le joint de rinçage des joints.
Sur la plaque de rinçage des joints (côté voie), placez la broche
d'insertion de l'outil de manipulation des joints de façon à l'incliner
légèrement par rapport au joint. Poussez le joint hors de la plaque et
retirez l'outil.

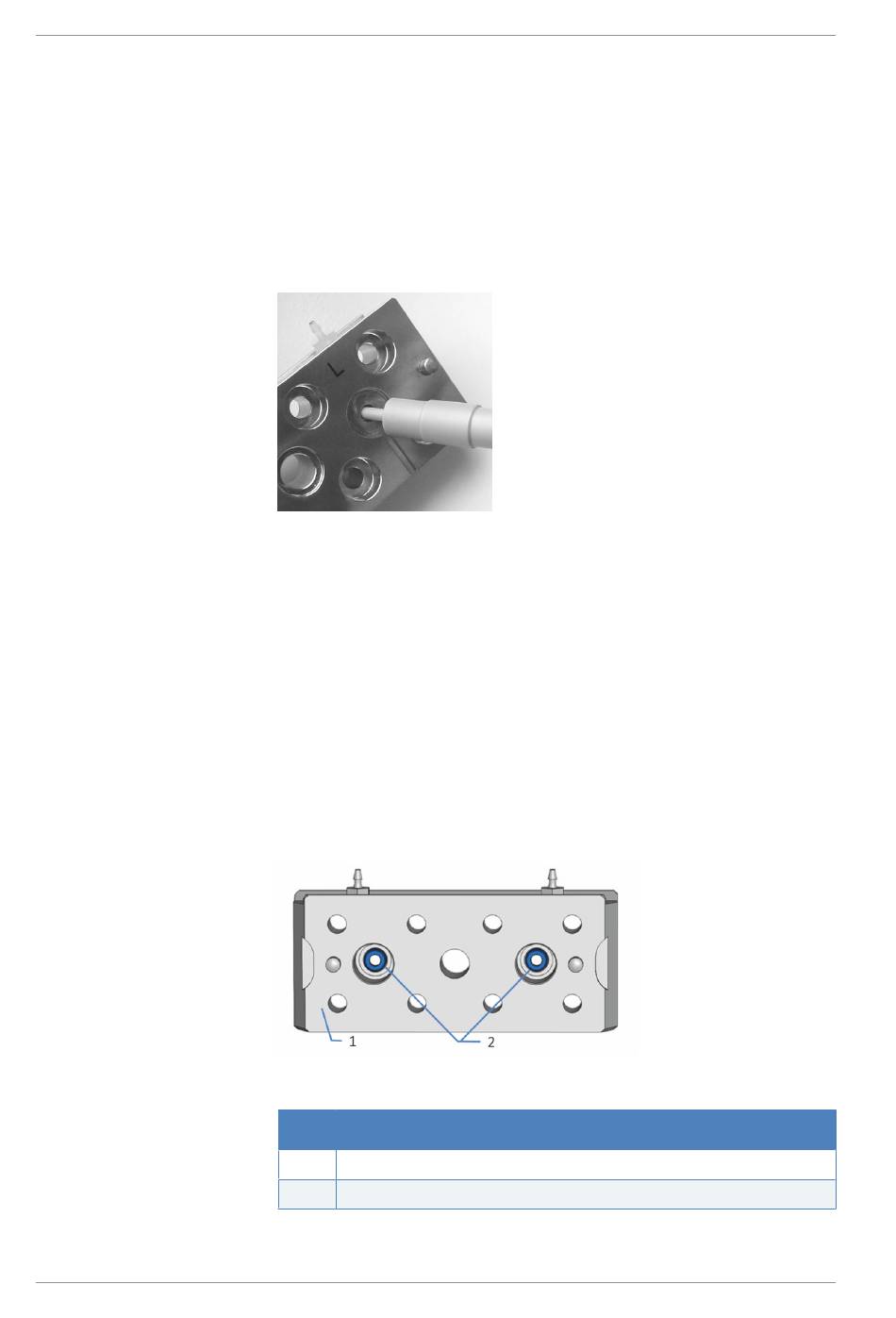

Illustration 58: Retrait du joint de rinçage du joint
5. Glissez le nouveau joint de rinçage des joints sur la broche
d'insertion de l'outil de manipulation des joints.
6. Pour faciliter la mise en place du joint, injectez quelques gouttes
d'isopropanol dans les cavités des pistons sur la plaque de rinçage
des joints (côté opposé à la voie).
7. Sur la plaque de rinçage des joints (côté opposé à la voie), placez la
broche d'insertion de l'outil de manipulation des joints à un angle de
90 ° par rapport à la plaque et poussez-la au maximum dans la
plaque à la verticale.
8. Retirez l'outil de la plaque de rinçage des joints. Le joint reste dans la
plaque.
Illustration 59: Plaque de rinçage des joints (côté opposé à la voie)
N° Description
1 Plaque de rinçage des joints (côté opposé à la voie)
2 Joints de rinçage des joints
