NOTE Le retrait de la plaque de rinçage des joints peut être plus facile à
l'aide de l'outil d'espacement. Insérez l'outil d'espacement dans
l'ouverture sur un côté de la plaque de rinçage des joints et utilisez-le
comme levier pour écarter la plaque de la tête de pompe. Faites la
même chose pour l'autre côté.

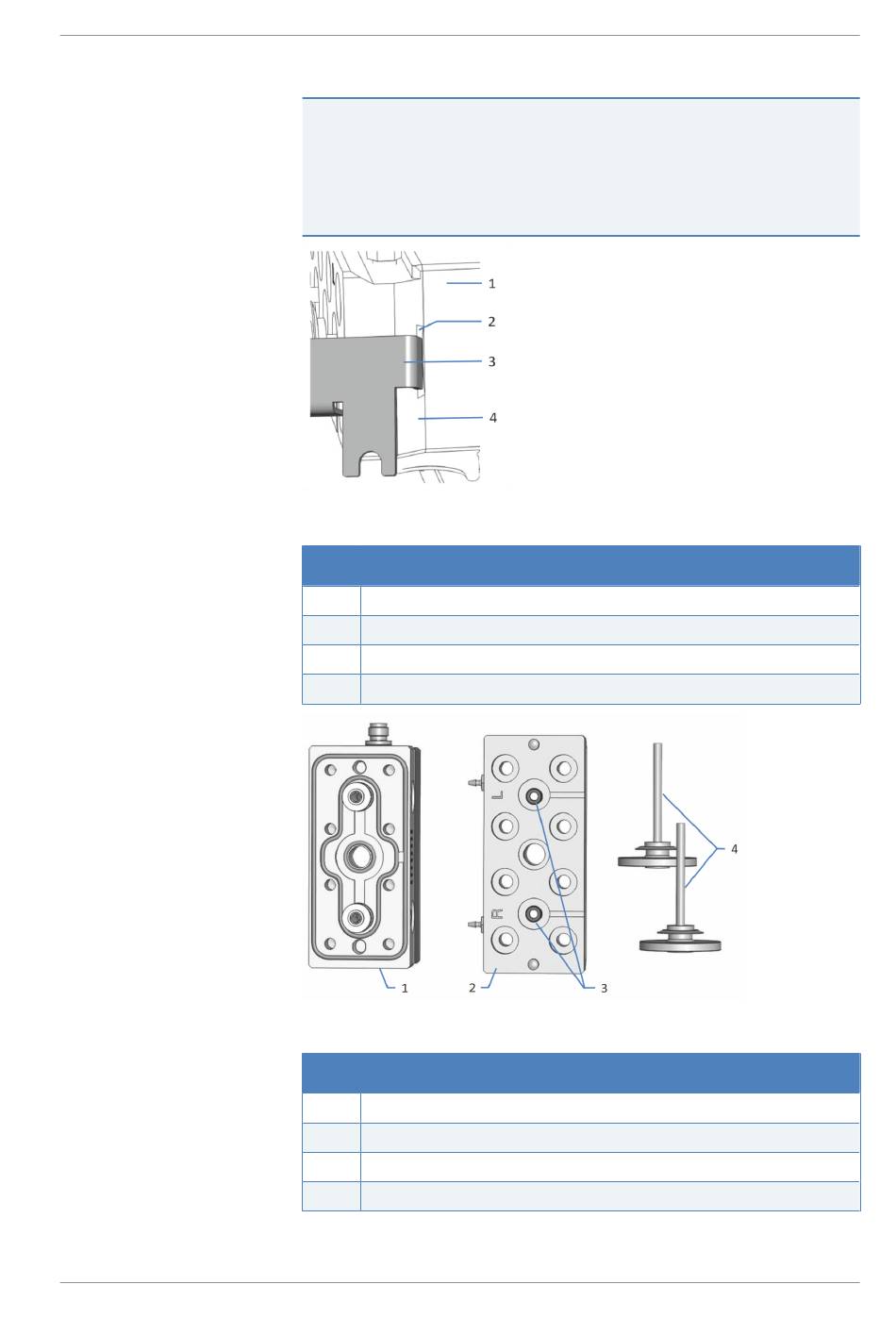

Illustration 56: Retrait de la plaque de rinçage des joints à l'aide de l'outil
d'espacement
N° Description
1 Tête de pompe
2 Ouverture sur la plaque de rinçage des joints
3 Outil d'espacement
4 Plaque de rinçage des joints
Illustration 57: Tête de pompe, plaque de rinçage des joints et pistons
retirés
N° Description
1 Tête de pompe
2 Plaque de rinçage des joints, côté voie
3 Joints de rinçage des joints
4 Pistons
