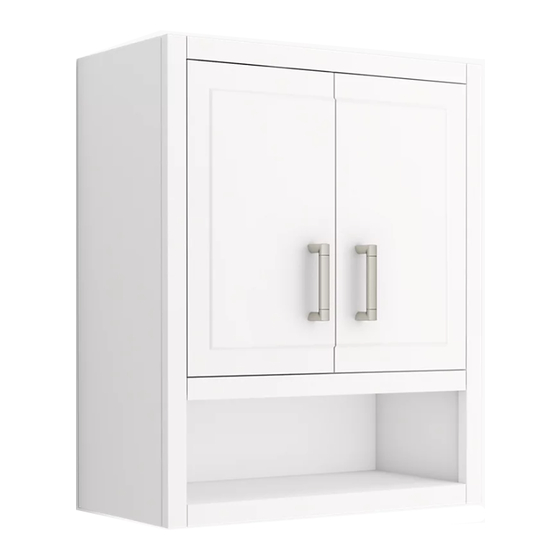

- Page 1 Installation Instructions Wall Cabinet Record your model number: Noter le numéro de modèle: Anote su número de modelo: Français, page 8 Español, página 15 1384740-2-A...
-
Page 2: Tools And Materials
For service parts information, visit kohler.com/serviceparts. For care and cleaning information, visit kohler.com/clean. Warranty This product is covered under the KOHLER One-Year Limited Warranty, found at kohler.com/warranty. For a hardcopy ® of warranty terms, contact the Customer Care Center. Tools and Materials... - Page 3 NOTE: Backing material is not required if at least two studs are located behind the wall cabinet. Install 2x4 backing boards between the wall studs at the desired cabinet location. Typically two backing boards are needed to span the width of the cabinet. Complete the finished wall. 1384740-2-A Kohler Co.
- Page 4 In addition, a 3/8" diameter, 1/4" deep counterbored hole will need to be added for the screwhead to sit flush. Drill 1/8" holes into the wall through the pilot holes in the hanger. Secure the hanger onto the wall with the wood screws (provided). 1384740-2-A Kohler Co.
- Page 5 Using a 3/32" drill bit, drill two holes 1/2" (13 mm) deep through the back of the cabinet into the hanger. Secure the cabinet back panel to the hanger using the two provided wood screws. 1384740-2-A Kohler Co.
- Page 6 NOTE: To protect from damage, the door handles and drawer pulls are installed inside the cabinet or packaged individually. Remove door handles and drawer pulls that are attached to the inside of the cabinet. Install the handles and pulls to the outside of the cabinet, using the pre-drilled holes. Tighten the screws securely. 1384740-2-A Kohler Co.
- Page 7 Move the door forward to slide the hinges off the brackets. Door Installation NOTE: Get assistance supporting the door to ease installation. Align the pin with the top hinge cup. Snap the latch onto the top bracket. Repeat for the lower hinge. 1384740-2-A Kohler Co.
-
Page 8: Armoire Murale
Besoin d'aide? Appeler notre centre de services à la clientèle. USA/Canada : 1-800-4KOHLER (1-800-456-4537) Mexique : 001-800-456-4537 Pour tout renseignement sur les pièces de rechange, visiter le site kohler.com/serviceparts. Pour des renseignements sur l'entretien et le nettoyage, visiter le site kohler.com/clean. Garantie Ce produit est couvert sous la Garantie limitée d'un an KOHLER... -
Page 9: Avant De Commencer
Respecter tous les codes de plomberie et de bâtiment locaux. Le produit en question peut être différent de celui qui est illustré. La procédure d'installation reste la même. Deux personnes doivent effectuer cette installation. 1384740-2-A Kohler Co. -
Page 10: Préparer Le Site
REMARQUE : Un matériau de renfort n'est pas requis si deux montants au moins sont positionnés derrière l'armoire murale. Installer des planches d'appui 2x4 entre les montants muraux à l'emplacement souhaité de l'armoire. Deux planches d'appui sont généralement nécessaires pour couvrir la largeur de l'armoire. Terminer le mur fini. 1384740-2-A Kohler Co. -
Page 11: Installer L'étrier De Suspension
1/4 po de profondeur doit être ajoutée pour que la tête de vis puisse être assise à plat. Percer des trous de 1/8 po dans le mur à travers les trous pilotes dans l'étrier de suspension. Fixer l'étrier de suspension sur le mur avec les vis à bois (fournies). 1384740-2-A Kohler Co. -
Page 12: Attacher L'armoire
5" (127 mm) Avec de l'aide, soulever et positionner l'armoire murale et interverrouiller les étriers de fixation. Sur l'intérieur de l'armoire, mesurer et tracer un repère sur le panneau arrière à 5 po (127 mm) vers le bas à partir du haut et 5 po (127 mm) vers l’intérieur à... -
Page 13: Installer Les Étagères Et Les Poignées
Retirer les poignées de porte et de tiroirs qui sont attachées sur l'intérieur du meuble de toilette. Installer les poignées sur l'extérieur du meuble de toilette, en utilisant les trous prépercés. Serrer solidement les vis. 1384740-2-A Kohler Co. -
Page 14: Retirer/Ajuster La Ou Les Portes
Installation de la porte REMARQUE : Obtenir de l'aide pour supporter la porte afin de faciliter l'installation. Aligner la goupille avec la coupelle de charnière supérieure. Enclencher le loquet sur le support supérieur. Répéter la procédure pour la charnière inférieure. 1384740-2-A Kohler Co. -
Page 15: Herramientas Y Materiales
Para consultar información sobre piezas de repuesto, visite kohler.com/serviceparts. Para consultar información de cuidado y limpieza, visite kohler.com/clean. Garantía A este producto lo cubre la Garantía limitada de un año de KOHLER , que puede consultarse en kohler.com/warranty. ® Solicite una copia en papel de los términos de la garantía al Centro de Atención al Cliente. -
Page 16: Antes De Comenzar
Al desinstalar suelte primero la bisagra inferior, y al instalar vuelva a fijar primero la bisagra superior. Cumpla todos los códigos locales de plomería y construcción. Es posible que su producto se vea diferente al ilustrado. El procedimiento de instalación es el mismo. Se requieren dos personas para hacer esta instalación. 1384740-2-A Kohler Co. - Page 17 Instale maderos de 2x4 de refuerzo entre los postes de madera de la pared en el lugar deseado para el gabinete. Típicamente se requieren 2 maderos de refuerzo para cubrir el ancho del gabinete. Aplique el acabado a la pared. 1384740-2-A Kohler Co.
- Page 18 3/8 pulg de diámetro y 1/4 pulg de profundidad para que la cabeza de tornillo quede al ras. Taladre orificios de 1/8 pulg en la pared a través de los orificios guía en el soporte de suspensión. Fije el soporte de suspensión a la pared con los tornillos para madera (se incluyen). 1384740-2-A Kohler Co.
- Page 19 Con una broca de 3/32 pulg, taladre 2 orificios de 1/2" (13 mm) de profundidad a través de la parte posterior del gabinete hacia el soporte de suspensión. Fije el panel posterior del gabinete al soporte de suspensión con los 2 tornillos para madera que se incluyen. 1384740-2-A Kohler Co.
- Page 20 Desmonte las manijas de las puertas y las jaladeras de los cajones que estén instaladas dentro del tocador. Instale las manijas y las jaladeras en la parte exterior del tocador, en los orificios taladrados con anticipación. Apriete bien los tornillos. 1384740-2-A Kohler Co.
- Page 21 NOTA: Obtenga ayuda para soportar la puerta y facilitar la instalación. Alinee el pasador con la cazoleta de la bisagra superior. Meta a presión el pestillo en el soporte superior. Repita este procedimiento con la bisagra inferior. 1384740-2-A Kohler Co.
- Page 22 USA/Canada: 1-800-4KOHLER (1-800-456-4537) Mexico: 001-800-456-4537 kohler.com ©2021 Kohler Co. 1384740-2-A 1384740-2...
