4.5 GESTION ET AFFICHAGE DES AVERTISSEMENTS (WARNING) ET ANOMALIES
Toute anomalie de fonctionnement des unités de la série E3 reliées au dispositif Comfort Controller Interface
est signalée et affichée sur son écran par l'intermédiaire des menus suivants :
Menu Erreurs ;
Historique des événements (voir paragraphe 3.2.5, page 18);
État d'unites (voir paragraphe 3.2.3.2, page 14).
Pour accéder au menu Erreurs, sélectionnez
La Figure 9 décrit l'écran du menu Erreurs.
B
A
I
H
G
-
Figure 9

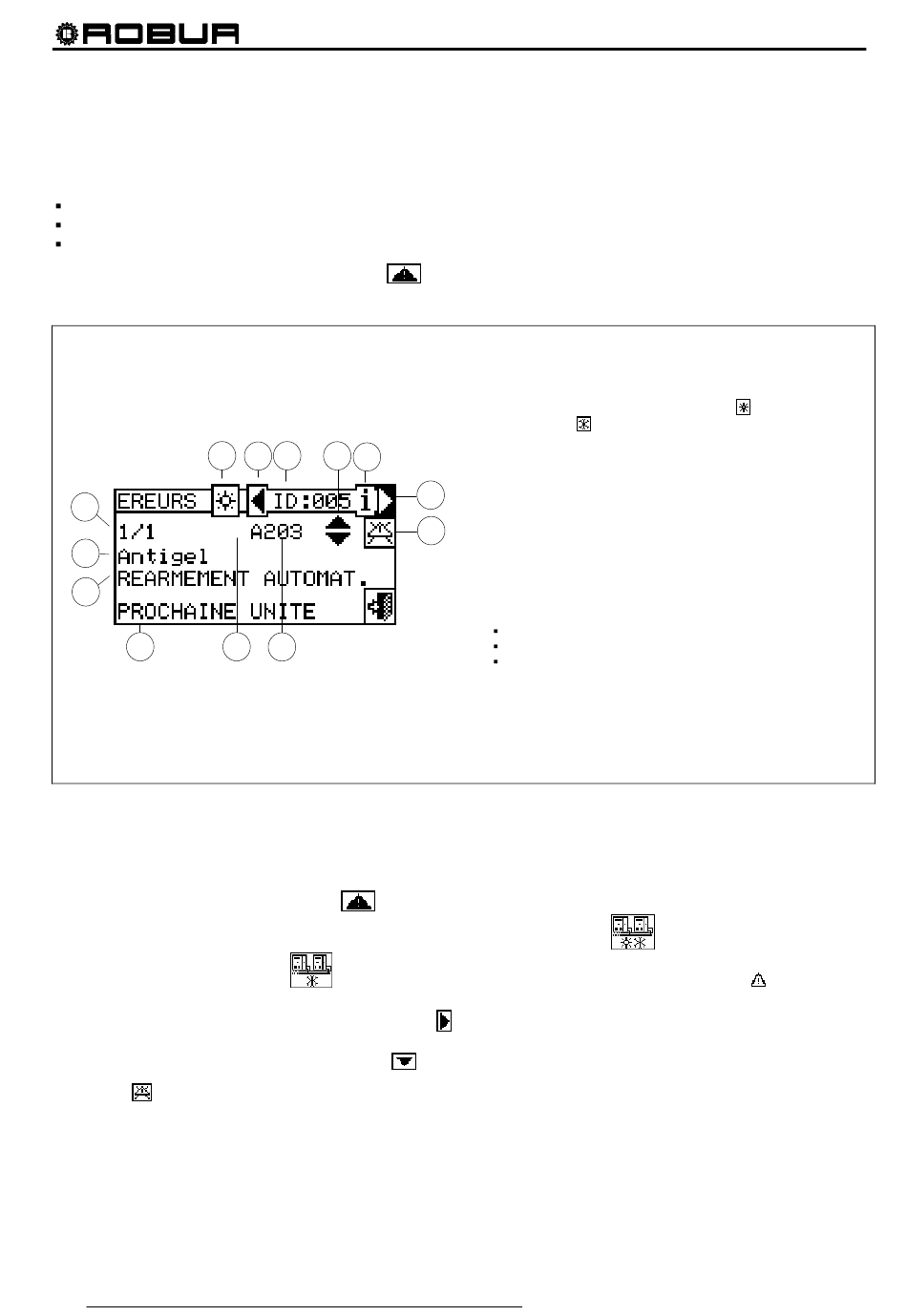

EXEMPLE D'ÉCRAN DU MENU ERREURS
Le menu Erreurs affiche les événements en cours : on peut visualiser le type d'événement (avertissement
(warning) ou erreur) pour chaque type d'appareil.
Instructions pour accéder au menu Erreurs :
1 - Sur l'écran principal, sélectionnez
2 - Sélectionnez l'installation sur laquelle des événements se sont produits :
tuyaux refroid/chauffage, ou
de l'icône « Installation » indique la présence d'une anomalie.
3 - Pour rechercher l'unité en erreur sélectionnez
EREUR » .
4 - Utilisez les flèches de défilement vertical
La touche
permet d'accéder au menu « GESTION D'UNITES » pour l'éventuelle réinitialisation des erreurs
ou l'éventuel réarmement de la « détecteur de flamme ».
i
La touche
permet d'accéder au « INFORMAT. D'UNITE » , relatif à l'appareil sélectionné.
Les événements qui se sont produits sont mémorisés dans le menu « Historie d'erreurs » .
La figure ci-dessous décrit l'écran du menu Historique des événements.
52
C
E
D
N
M
F
.
pour l'installation de production d'eau chaude. Le symbole
sur l'écran principal.
LÉGENDE :
A
Nombre progressif des événements en cours pour l'unité
sélectionnée ;
B
Symbole d'identification du module ;
climatisation ;
C
Indication de l'ID de l'appareil ;
D
Flèches de défilement pour changer l'unité dont les
événements sont affichés ;
E
Flèches de défilement vertical : elles permettent d'afficher les
D
événements qui se sont produits sur l'unité ;
F
Indication du code événement (Erreur : E ; Avertissement
O
(Warning) : W) ;
G Ligne décrivant la fonction sélectionnée.
I
Ligne décrivant l'événement.
H
Ligne décrivant l'intervention à effectuer pour résoudre
l'événement qui s'est produit.
M Appartenance de l'anomalie :
F : module de climatisation ;
C : module de chauffage ;
S : carte électronique.
N
Permet d'accéder au « Menu Informazioni » [menu
Informations] de l'unité sélectionnée
O Permet d'accéder au « menu gestione macchine » [menu
Gestion des appareils] de l'unité sélectionnée
REMARQUE : les lettres C et F ne seront pas affichées pour
E3-GS/WS.
. Si l'unité n'est pas en erreur, l'écran affichera « SANS
pour afficher tous les événements présents sur l'unité.
