4.2.1.4 Configuration des appareils
Avant d'effectuer ces opérations, assurez-vous que toutes les cartes électroniques S61 embarquées par
l'appareil ont été configurées au moyen de l'attribution d'un ID (Identificateur = adresse de réseau) et au
moyen de l'attribution à une installation.
Vérifiez également que le groupe d'appartenance 0, c'est-à-dire « Partie installation Base », a été attribué à
chaque unité (voir Manuel de programmation carte S61).
Assurez-vous que toutes les unités sont sous tension lorsque vous allumez le dispositif Comfort Controller
Interface (CCI).
Description de l'écran.

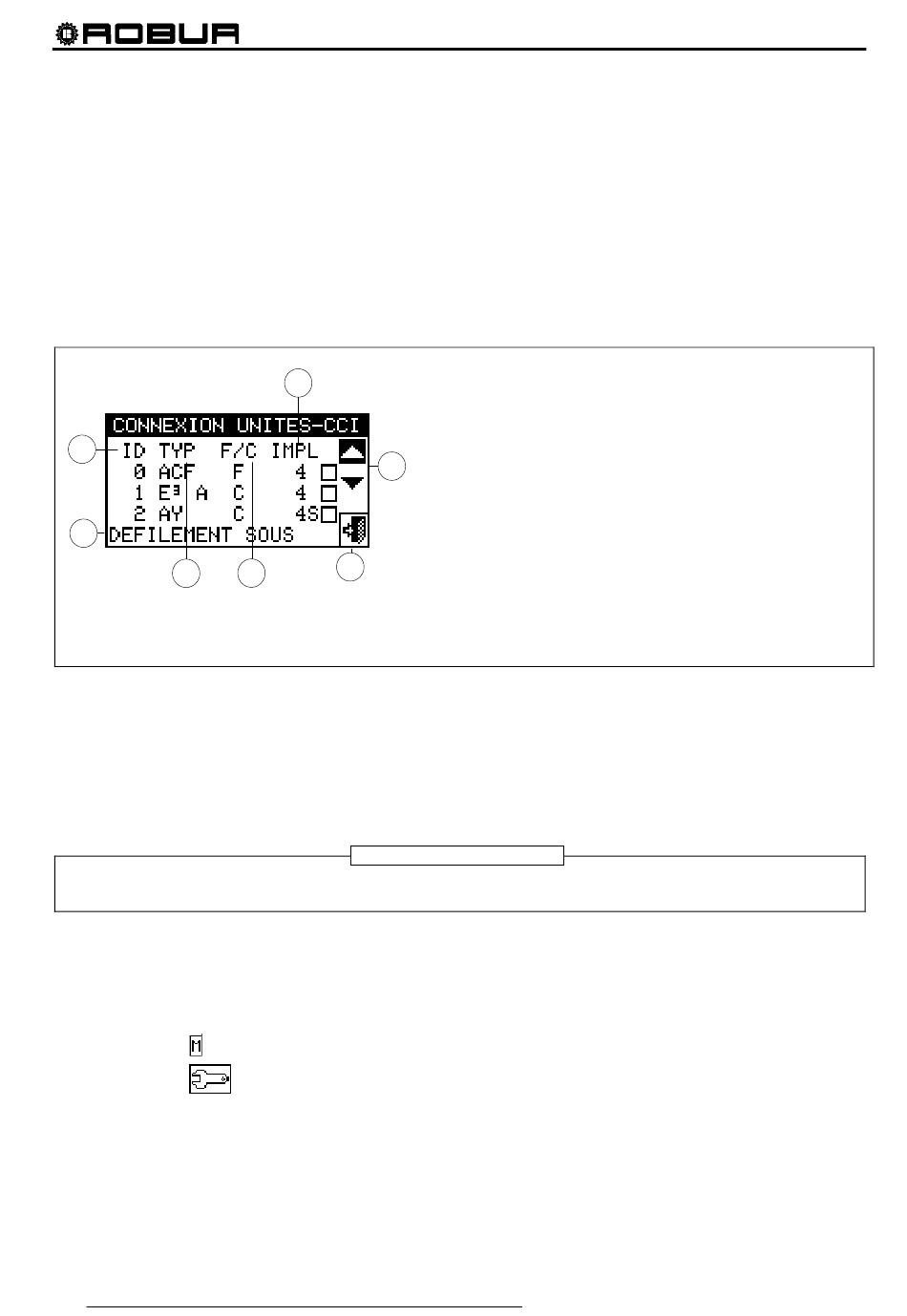

La Figure 8 montre un exemple d'écran du menu configuration appareils.
A
G
B
-
Figure 8
EXEMPLE D'ÉCRAN POUR LE MENU CONFIGURATION DES APPAREILS
L'installation qui sera gérée par le dispositif CCI fait partie des installations où sont configurées les unités
attribuées au dispositif en question.
Si des appareils « uniquement chaud » (E3-A) sont attribués au dispositif CCI, ce dernier devra gérer cette
installation « chaud ».
Si des appareils « chaud/froid » à 2 tuyaux sont attribués au dispositif CCI, ce dernier se chargera de gérer
une installation « chaud/froid » à 2 tuyaux.
On obtient la gestion d'installation « chaud/froid » à 2 tuyaux dans le cas d'unités E3-GS/WS dont les modules sont tous deux
attribués au même ID d'installation.
L'écran de la Figure 8 montre les unités présentes : il indique, pour chacune d'elles, l'ID de l'appareil, le type
d'appareil, sa fonction (chauffage et/ou refroid) et le numéro (ID) de l'installation à laquelle elles sont
attribuées.
Pour attribuer les unités au dispositif CCI, procédez comme suit :
1 - Sélectionnez
sur l'écran d'accueil pour accéder au menu principal.
2 - Sélectionnez
3 - Tapez le mot de passe installateur sur le clavier numérique qui apparaît sur l'écran.
4 - Sur le menu déroulant, sélectionnez « CCI ».
5 - Tournez le bouton pour faire glisser le curseur vers le bas jusqu'à surligner « UNITE-CCI CONFIG » et
appuyez dessus pour accéder à l'écran.
6 - Sélectionnez « Yes » pour effectuer une nouvelle configuration. ATTENTION ! CHAQUE FOIS QU'ON
EFFECTUE UNE NOUVELLE CONFIGURATION, LA PRÉCÉDENTE EST SUPPRIMÉE.
36
D
E
F
C
pour accéder au menu installation.
LÉGENDE :
A
Numéro d'identification de l'unité (ID de réseau).
B
Type d'unité (E3-GS/WS, E3-A)
C
Fonction de l'unité ; F production d'eau réfrigérée ; C production
d'eau chaude ; F/C production alternée d'eau réfrigérée/chaude.
D
Numéro d'identification de l'installation sur laquelle est installée
l'unité.
E
Flèches de défilement servant à afficher les unités.
F
Touche permettant de quitter l'écran
G Ligne décrivant la fonction représentée par l'icône surlignée par le
curseur.
REMARQUE
Comfort Controller Interface fw 1.008 - Éd. 11/2012
