10 - Pour quitter, sélectionnez
4.2.1.7
Sélection du protocole de communication
Cette option vous permet de configurer le protocole de communication que le dispositif CCI applique au port
de communication série RS-232 et RS-485.
Vous pouvez, pour le port RS-232, choisir "Terminal PC" si vous vous connectez à un PC sur lequel est
installé un logiciel d'émulation d'un terminal. Ce logiciel vous permet de donner des instructions prédéfinies au
clavier et de visualiser sur le terminal les résultats ; en revanche, si vous choisissez le protocole Modbus RTU
(v1.0 ou v2.0), vous pourrez connecter au CCI un quelconque dispositif Modbus maître adéquatement
configuré pour échanger des données avec le CCI (qui opère toujours comme Modbus esclave) (la différence
entre Modbus v1.0 et v2.0 réside dans le mappage des registres Modbus ; il est de règle d'utiliser la version
plus récente (v2.0) ; la version v1.0 est toutefois maintenue pour la rétrocompatibilité avec les anciens
dispositifs).
Notez que l'option "Terminal PC" pour le port RS-485 n'est pas disponible ; les options Modbus v1.0 et v2.0.
sont par contre disponibles.
Il n'est pas possible de choisir une option Modbus pour les deux ports : si vous choisissez une option
Modbus pour le port RS-232, l'option OFF (aucun protocole) sera automatiquement forcée pour le port RS-
485 ; si vous choisissez, par contre, une option Modbus pour le port RS-485, l'option "Terminal PC" sera
forcée pour le port RS-232.
Le document qui décrit le mappage et la signification des registres Modbus installés sur le CCI est
disponible sur demande.

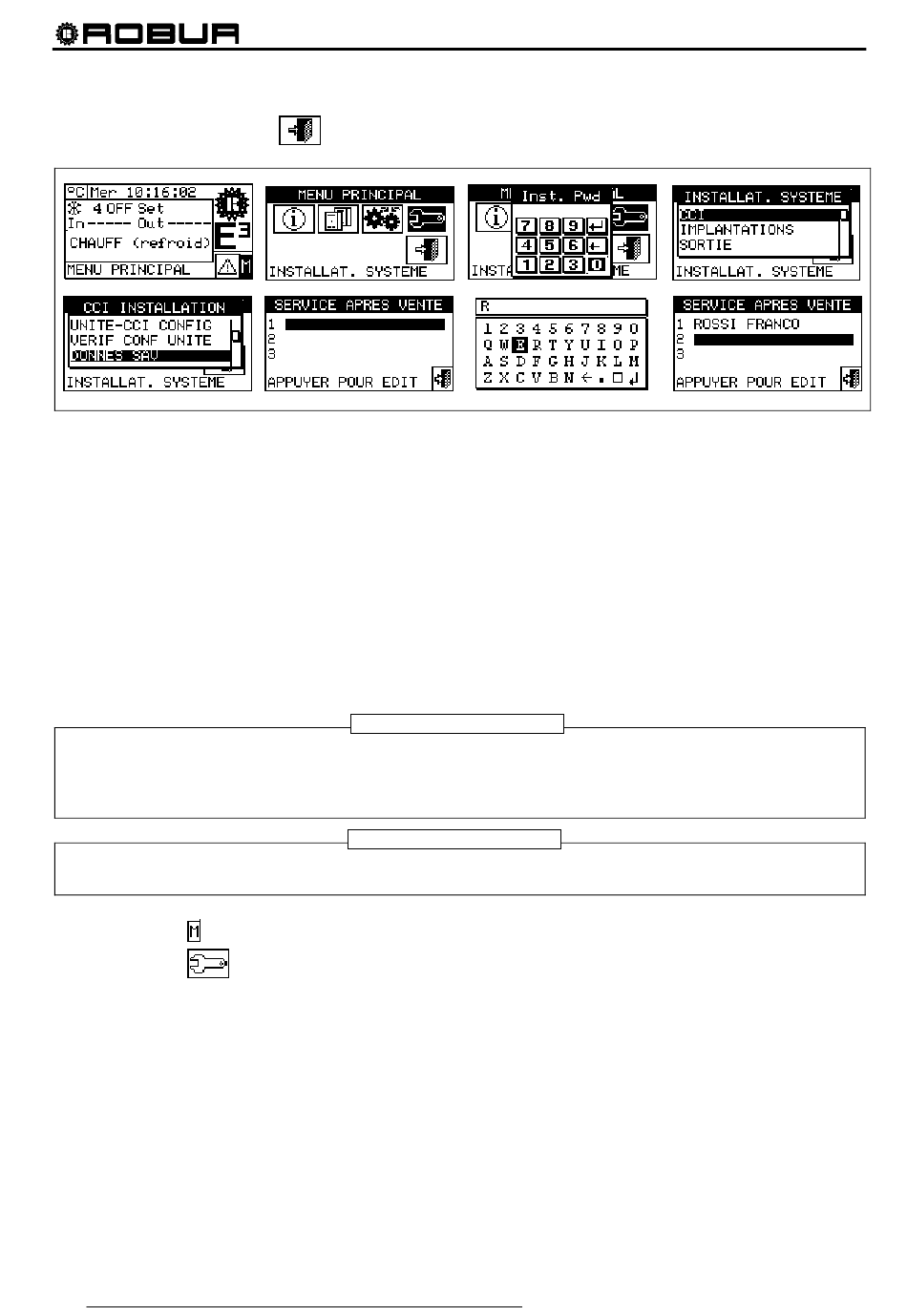

1 - Sélectionnez
dans l'écran initial pour accéder au menu principal.
2 - Sélectionnez
3 - Tapez le mot de passe installateur sur le clavier numérique qui apparaît sur l'écran.
4 - Sélectionnez "CCI" dans le menu déroulant.
5 - Tournez le bouton pour déplacer le curseur vers le bas jusqu'à mettre en évidence "Sélect. Prot.
Comunic." et appuyez sur le bouton pour afficher l'écran.
6 - Sélectionnez l'option désirée dans la colonne gauche pour le port RS-232, et dans la colonne droite pour
le port RS-485 ; par exemple :
•
Sélectionnez l'option "Terminal PC" dans la colonne gauche (RS-232) si vous voulez dialoguer avec
un PC sur lequel est installé un logiciel d'émulation d'un terminal, par exemple, pour télécharger
l'enregistreur (logger en anglais) des évènements. Sélectionnez également cette option si vous
devez mettre à jour le logiciel du CCI (opération réservée aux Centres d'assistance agréés)
•
Sélectionnez une option Modbus (typiquement, Modbus v2.0) dans la colonne gauche ou droite si
vous utilisez un Master Modbus connecté respectivement au port RS-232 ou RS-485 du CCI. Les
38
.
pour accéder au menu installation.
REMARQUE
REMARQUE
Comfort Controller Interface fw 1.008 - Éd. 11/2012
