4 INSTALLATION
4.1 RACCORDEMENTS DU DISPOSITIF COMFORT CONTROLLER INTERFACE
Avant de procéder à la réalisation de l'installation électrique, les techniciens qualifiés sont invités à lire attentivement les
« Avertissements » contenus dans le Chapitre 1 « AVERTISSEMENTS GÉNÉRAUX » de la présente notice : ils fournissent
des indications importantes concernant la sécurité d'installation et les réglementations et normes de référence.
Le fabricant ne peut en aucun cas être considéré comme responsable des dommages aux
personnes, animaux ou choses provoqués par une installation erronée.
4.1.1 GENERALITES
Le raccordement du dispositif Comfort Controller Interface (CCI) prévoit :
L'alimentation électrique du dispositif Comfort Controller Interface
Le raccordement du dispositif CCI et de toutes les unités par le biais d'un câble CAN-BUS
Le raccordement à un Comfort Controller par une série de signaux décrits par la suite.
AVANT D'EFFECTUER TOUTE OPÉRATION DE RACCORDEMENT DU DISPOSITIF COMFORT CONTROLLER INTERFACE,
METTRE LES UNITÉS HORS TENSION À L'AIDE DE L'INTERRUPTEUR GÉNÉRAL MONTÉ PAR L'ÉLECTRICIEN.

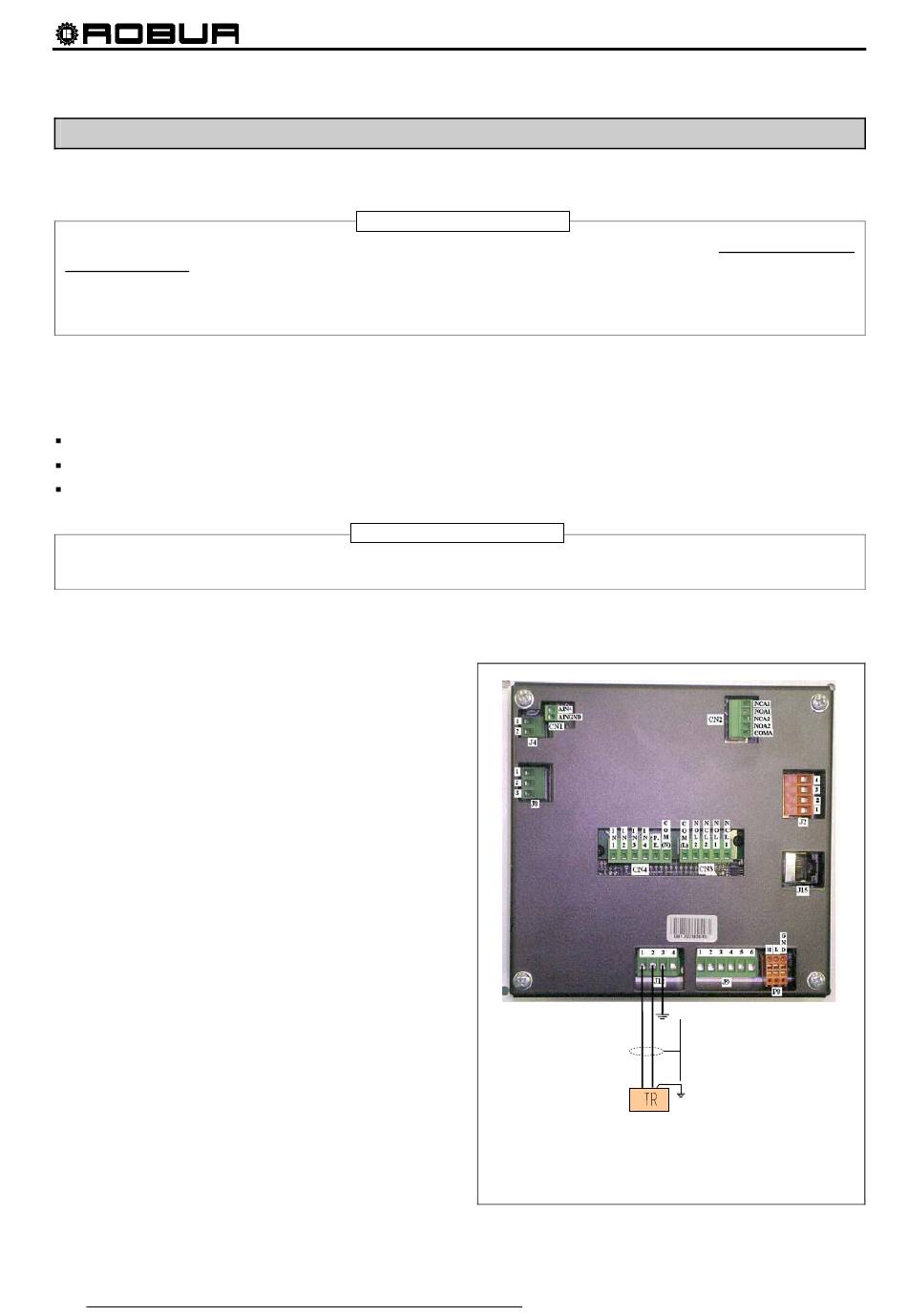

Alimentation électrique du dispositif Comfort Controller Interface
Le dispositif Comfort Controller Interface doit être
alimenté
par
un
transformateur
230/24 Vca - 50/60 Hz (selon la Norme EN 61558-2-
6) ayant une puissance non inférieure à 20 VA (non
livré).
Utilisez un câble électrique de raccordement de
2
2 x 0,75 mm
(la longueur maximale de 1 m) et
effectuez les raccordements sur les bornes du
connecteur à 4 pôles situé en bas à gauche (côté
arrière) du dispositif CCI en respectant la polarité
comme le montre la figure ci-contre.
- borne 1 = 24 V ;
- borne 2 = 0 V ;
- borne 3 = terre.
Attention ! La borne 3 du connecteur à 4 pôles du
dispositif CCI doit être raccordée dans tous les cas à
un fil de mise à terre de sécurité (RCO < 1Ω).
Attention ! Les bornes 2 et 3 sont reliées internement
l'une à l'autre ; et donc la borne 2 est reliée, elle
aussi, à la terre. Il faudra en tenir compte si le
transformateur alimente d'autres appareils.
De plus, le dispositif Comfort Controller Interface est
muni d'une pile tampon qui, en cas de coupure de
courant, permet de garder les paramètres en
mémoire ; la durée de vie de la pile tampon est
d'environ 7 années, après quoi il faut la remplacer
(s'adresser à un Service Après Vente ROBUR).
28
ATTENTION !
REMARQUE
de
sécurité
Comfort Controller Interface
COMFORT CONTROLLER
INTERFACE
(vue arrière)
Respecter la polarité :
1 = 24 Vca
2 = 0 Vca
3 = Terre obligatoire
230/24 Vca
Comfort Controller Interface fw 1.008 - Éd. 11/2012
