Comfort Controller Interface
1
Borne A (TXD/RXD+), porte RS485
2
Borne A (TXD/RXD+), porte RS485
Borne commune porte RS485 (connectée au commun
J2
3
général du système et à la terre)
Ecran du câble porte RS485 (connectée au commun
4
général du système et à la terre)
(*)
Longueur maximale totale de tous les morceaux du câble CAN Bus, y compris ceux entre les unités.

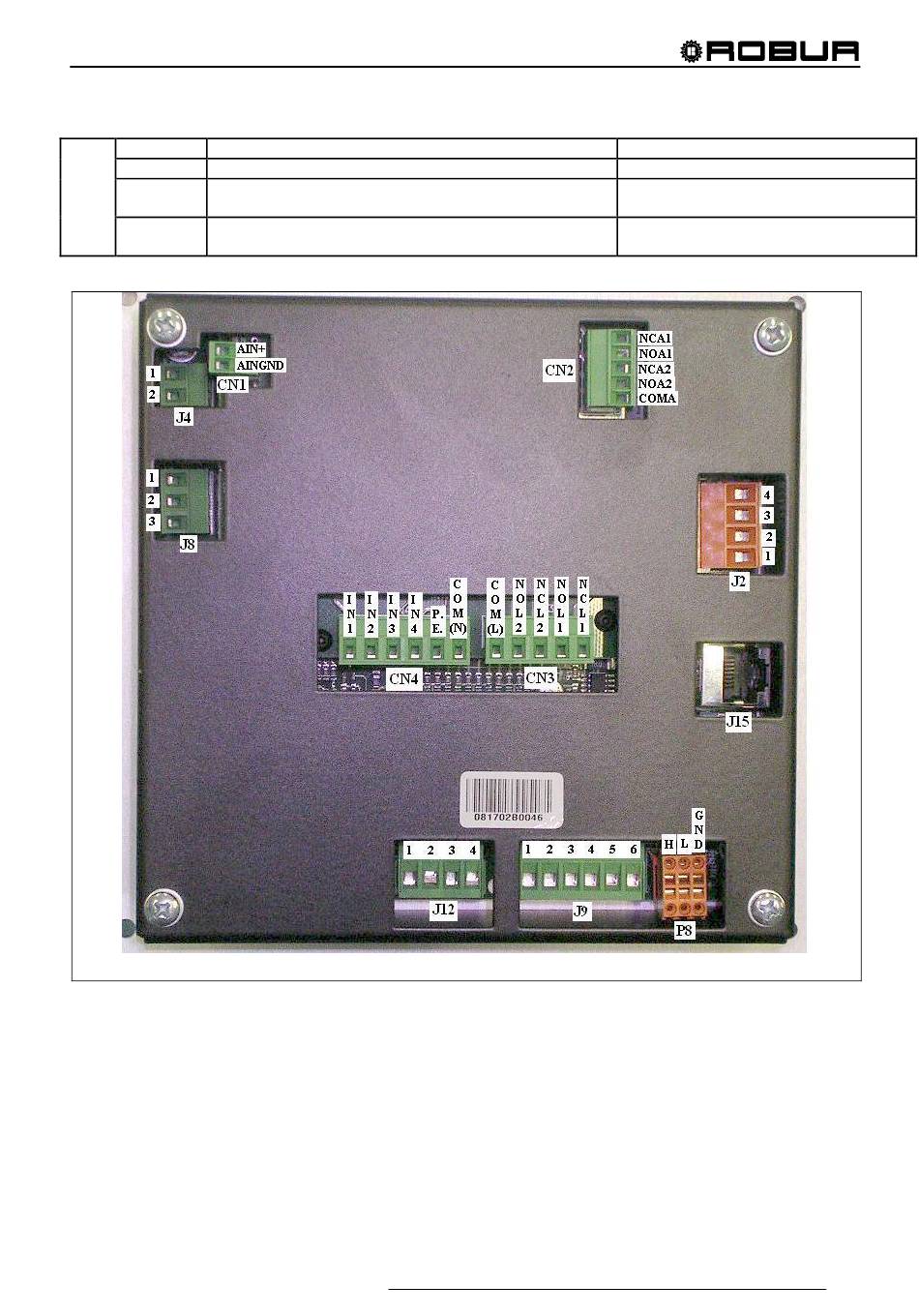

Figure 6 - VUE ARRIÈRE DU DISPOSITIF COMFORT CONTROLLER INTERFACE ET DÉTAIL DES CONNEXIONS ÉLECTRIQUES
Le connecteur standard 9 voies mâles (port série 232), servant pour le connecter à un ordinateur, se trouve
sur la face avant du dispositif Comfort Controller Interface (voir Figure 1 page 4).
Le chapitre 4.4 « CONTRÔLE DU SYSTÈME E3 PAR LE BIAIS DU DISPOSITIF CCI ET D'UN
CONTRÔLEUR EXTERNE », page 49, décrit les différents modes de fonctionnement du système.
Comfort Controller Interface fw 1.008 - Éd. 11/2012
31
